ГОСТ 839-80
Назначение
Провода
А, АС предназначены для передачи
электрической энергии в воздушных
электрических сетях в атмосфере с
содержанием сернистого газа не более
1,5 мг на 1 м 3 .
Провода применяются на суше всех
макроклиматических районов,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АСКП
ГОСТ 839-80
Назначение
Провода А, АС предназначены для передачи электрической энергии в воздушных электрических сетях в атмосфере с содержанием сернистого газа не более 1,5 мг на 1 м3. Провода применяются на суше всех макроклиматических районов, кроме ТВ и ТС (влажного и сухого тропического климата).
Провода АСК, АСКС предназначены для передачи электрической энергии на побережьях морей и в прилегающих к ним районах в атмосфере с содержанием сернистого газа не боле 1,5 мг/м3 и хлористых солей не более 200 мг/м3 в сутки. Провода применяются на суше всех макроклиматических районов, кроме ТВ (влажного тропического климата).
Провод АСКП предназначен для передачи электрической энергии на побережьях морей, соленых озер, в промышленных районах и районах засоленных песком. Провода применяются на суше и море всех микроклиматических районов.
Конструкция
Алюминиевые провода марки А изготавливают из алюминиевых проволок марки АВЛ, скрученных концентрическими повивами.

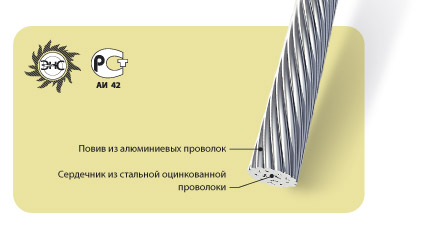

Сталеалюминиевые провода марки АС состоят из сердечника в виде стальных оцинкованных проволок и повивов из алюминиевых проволок марки АВЛ. В маркировке сечения проводов марки АС приводятся: в числителе — номинальное сечение алюминиевой части проволок; в знаменателе — номинальное сечение стального сердечника.
Провод марки АСКС состоит из стального сердечника и повива из алюминиевых проволок. Межпроволочное пространство стального сердечника, включая его наружную поверхность, заполнено нейтральной смазкой повышенной нагревостойкости.
Провод марки АСК состоит из стального сердечника и повива из алюминиевых проволок. Стальной сердечник провода изолирован двумя лентами полиэтилентерефталатной пленки. Многопроволочный стальной сердечник под полиэтилентерефталатной пленкой покрыт нейтральной смазкой повышенной нагревостойкости.
Сортамент и конструктивные особенности алюминиевых проводов марки А
|
Номинальное сечение, мм2 |
Число и диаметр проволок, мм |
Диаметр провода, мм |
Масса провода без смазки, кг/км |
Электрическое сопротивление 1 км провода постоянному току при температуре +20 °С, Ом, не более |
Разрывное усилие провода, H, не менее |
Строительная длина, м, не менее |
|---|---|---|---|---|---|---|
|
16 |
7 x 1,70 |
5,10 |
43 |
1,8007 |
3 021 |
4 500 |
|
25 |
7 x 2,13 |
6,40 |
68 |
1,1498 |
4 500 |
4 000 |
|
35 |
7 x 2,50 |
7,50 |
94 |
0,8347 |
5 913 |
4 000 |
|
50 |
7 x 3,00 |
9,00 |
135 |
0,5784 |
8 198 |
3 500 |
|
70 |
7 x 3,55 |
10,70 |
189 |
0,4131 |
11 288 |
2 500 |
|
95 |
7 x 4,10 |
12,30 |
252 |
0,3114 |
14 784 |
2 000 |
|
120 |
19 x 2,80 |
14,00 |
321 |
0,2459 |
19 890 |
1 500 |
|
150 |
19 x 3,15 |
15,80 |
406 |
0,1944 |
24 420 |
1 250 |
|
185 |
19 x 3,50 |
17,50 |
502 |
0,1574 |
29 832 |
1 000 |
|
240 |
19 x 4,00 |
20,00 |
655 |
0,1205 |
38 192 |
1 000 |
|
300 |
37 x 3,15 |
22,10 |
794 |
0,1000 |
47 569 |
1 000 |
|
350 |
37 x 3,45 |
24,20 |
952 |
0,0833 |
57 057 |
1 000 |
|
400 |
37 x 3,66 |
25,60 |
1 072 |
0,0740 |
63 420 |
1 000 |
|
450 |
37 x 3,90 |
27,30 |
1 206 |
0,0642 |
71 856 |
1 000 |
|
500 |
37 x 4,15 |
29,10 |
1 378 |
0,0576 |
80 000 |
1 000 |
Сортамент и конструктивные особенности алюминиевых проводов марки АС, АСК, АСКС, АСКП
|
Номинальное сечение, ал./ст., мм2 |
Число и диаметр проволок, мм |
Диаметр провода, мм |
Масса провода без смазки, кг/км |
Электрическое сопротивление 1 км провода постоянному току при температуре +20 °C, Ом, не более |
Разрывное усилие провода, H, не менее |
Строительная длина, м, не менее |
|
|---|---|---|---|---|---|---|---|
|
стальные |
алюминиевые |
||||||
|
16/2,7 |
1 x 1,85 |
6 x 1,85 |
5,6 |
64,9 |
1,7818 |
6 220 |
3 000 |
|
25/4,2 |
1 x 2,30 |
6 x 2,30 |
6,9 |
100,3 |
1,1521 |
9 296 |
3 000 |
|
35/6,2 |
1 x 2,80 |
6 x 2,80 |
8,4 |
148 |
0,7774 |
13 524 |
3 000 |
|
50/8,0 |
1 x 3,20 |
6 x 3,20 |
9,6 |
195 |
0,5951 |
17 112 |
3 000 |
|
70/11,0 |
1 x 3,80 |
6 x 3,80 |
11,4 |
276 |
0,4218 |
24 130 |
2 000 |
|
70/72 |
19 x 2,20 |
18 x 2,20 |
15,4 |
755 |
0,4194 |
96 826 |
2 000 |
|
95/16 |
1 x 4,50 |
6 x 4,50 |
13,5 |
385 |
0,3007 |
33 369 |
1 500 |
|
95/141 |
37 x 2,20 |
24 x 2,20 |
19,8 |
1 357 |
0,3146 |
180 775 |
1 500 |
|
120/19 |
7 x 1,85 |
26 x 2,40 |
15,2 |
471 |
0,2440 |
41 521 |
2 000 |
|
120/27 |
7 x 2,20 |
30 x 2,20 |
15,4 |
528 |
0,2531 |
49 465 |
2 000 |
|
150/19 |
7 x 1,85 |
24 x 2,80 |
16,8 |
554 |
0,2046 |
46 307 |
2 000 |
|
150/24 |
7 x 2,10 |
26 x 2,70 |
17,1 |
599 |
0,2039 |
52 279 |
2 000 |
|
185/24 |
7 x 2,10 |
24 x 3,15 |
18,9 |
705 |
0,1540 |
58 075 |
2 000 |
|
185/29 |
7 x 2,30 |
26 x 2,98 |
18,8 |
728 |
0,1591 |
62 055 |
2 000 |
|
185/43 |
7 x 2,80 |
30 x 2,80 |
19,6 |
846 |
0,1559 |
77 767 |
2 000 |
|
185/128 |
37 x 2,10 |
54 x 2,10 |
23,1 |
1 525 |
0,1543 |
183 816 |
2 000 |
|
240/32 |
7 x 2,40 |
24 x 3,60 |
21,6 |
921 |
0,1182 |
75 050 |
2 000 |
|
240/39 |
7 x 2,65 |
26 x 3,40 |
21,6 |
952 |
0,1222 |
80 895 |
2 000 |
|
240/56 |
7 x 3,20 |
30 x 3,20 |
22,4 |
1 106 |
0,1197 |
98 253 |
2 000 |
|
300/39 |
7 x 2,65 |
24 x 4,00 |
24,0 |
1 132 |
0,0958 |
90 574 |
2 000 |
|
300/48 |
7 x 2,95 |
26 x 3,80 |
24,1 |
1 186 |
0,0978 |
100 623 |
2 000 |
|
300/66 |
19 x 2,10 |
30 x 3,50 |
24,5 |
1 313 |
0,1000 |
117 520 |
2 000 |
|
300/67 |
7 x 3,50 |
30 x 3,50 |
24,5 |
1 323 |
0,1000 |
126 270 |
2 000 |
|
300/204 |
37 x 2,65 |
54 x 2,65 |
29,2 |
2 428 |
0,0968 |
284 579 |
2 000 |
|
330/30 |
7 x 2,30 |
48 x 2,98 |
24,8 |
1 152 |
0,0861 |
88 848 |
2 000 |
|
330/43 |
7 x 2,80 |
54 x 2,80 |
25,2 |
1 255 |
0,0869 |
103 784 |
2 000 |
|
400/18 |
7 x 1,85 |
42 x 3,40 |
26,0 |
1 199 |
0,0758 |
85 600 |
1 500 |
|
400/51 |
7 x 3,05 |
54 x 3,05 |
27,5 |
1 490 |
0,0733 |
120 481 |
1 500 |
|
400/64 |
7 x 3,40 |
26 x 4,37 |
27,7 |
1 572 |
0,0741 |
129 183 |
1 500 |
|
400/93 |
19 x 2,50 |
30 x 4,15 |
29,1 |
1 851 |
0,0711 |
173 715 |
1 500 |
|
450/56 |
7 x 3,20 |
54 x 3,20 |
28,8 |
1 640 |
0,0666 |
131 370 |
1 500 |
|
500/26 |
7 x 2,20 |
42 x 3,90 |
30,0 |
1 592 |
0,0575 |
112 548 |
1 500 |
|
500/27 |
7 x 2,20 |
76 x 2,84 |
29,4 |
1 537 |
0,0600 |
112 188 |
1 500 |
|
500/64 |
7 x 3,40 |
54 x 3,40 |
30,6 |
1 852 |
0,0588 |
148 257 |
1 500 |
|
500/336 |
61 x 2,65 |
54 x 3,40 |
37,5 |
4 005 |
0,0588 |
466 649 |
1 500 |
Срок службы — не менее:
-
45 лет — для проводов марок А, АС;
-
25 лет — для провода марки АСКП;
-
10 лет — для проводов марок АСК, АСКС.
Пример условного обозначения: «Провод АС 50/8 ГОСТ 839-80».
