АСПл
Производитель —
Оценка (средняя 5)
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ
Конструкция
Жила — алюминиевая многопроволочная или...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АСПл
Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1; 6; 10 кВ

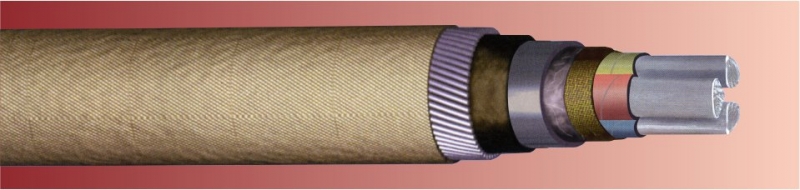

Конструкция
- Жила — алюминиевая многопроволочная или однопроволочная секторной или круглой формы
- Изоляция — бумага, пропитанная вязким составом
- Поясная изоляция — бумага, пропитанная вязким составом
- Экран — лента электропроводящей бумаги
- Оболочка — выпрессованная свинцовая оболочка
- Защитный покров — подушка из крепированной бумаги, бронепокровов из стальных оцинкованных проволок и наружный покров из стеклопряжи
Технические данные
| Номинальное напряжение, кВ | 1, 6 или 10 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | Не ниже 0 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля, не менее | 15 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | У, УХЛ категории размещения 1, 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Кабели соответствуют требованиям | ГОСТ 18410-73 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||||
|---|---|---|---|---|---|---|
| 1 кВ | 6 kB | 10 кВ | 1 кВ | 6 kB | 10 кВ | |
| 3х35 | 31,2 | 37,8 | 42,2 | 2396 | 3340 | 4165 |
| 3х50 | 33,3 | 40,3 | 44,8 | 2746 | 3869 | 4824 |
| 3х70 | 36,0 | 43,6 | 47,6 | 3235 | 4638 | 5426 |
| 3х95 | 39,0 | 46,6 | 51,5 | 3786 | 5300 | 6499 |
| 3х120 | 44,1 | 50,0 | 54,0 | 5084 | 6313 | 7188 |
| 3х150 | 46,5 | 52,4 | 56,4 | 5653 | 6915 | 7836 |
| 3х185 | 49,9 | 55,4 | 61,3 | 6510 | 7717 | 9638 |
| 3х240 | 54,0 | 61,5 | 65,3 | 7616 | 9876 | 10873 |
| 3х35+1х16 | 32,8 | - | - | 2603 | - | - |
| 3х50+1х25 | 35,1 | - | - | 3004 | - | - |
| 3х70+1х50 | 37,9 | - | - | 3551 | - | - |
| 3х95+1х50 | 43,3 | - | - | 4862 | - | - |
| 3х120+1х70 | 46,4 | - | - | 5610 | - | - |
| 3х150+1х70 | 49,1 | - | - | 6303 | - | - |
| 3х185+1х95 | 52,5 | - | - | 7140 | - | - |
| 4х35 | 33,9 | - | - | 2810 | - | - |
| 4х50 | 36,5 | - | - | 3288 | - | - |
| 4х70 | 39,4 | - | - | 3790 | - | - |
| 4х95 | 44,7 | - | - | 5295 | - | - |
| 4х120 | 48,4 | - | - | 6088 | - | - |
