АВРБГ
Оценка (средняя 0)
Элементы конструкции: Алюминиевая токопроводящая жила: • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”, • многопроволочная (класс 2) сечением 70-240 кв.мм; Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АВРБГ

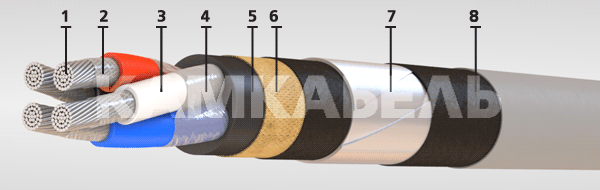

Элементы конструкции:

  1. Алюминиевая токопроводящая жила:
    • однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
    • многопроволочная (класс 2) сечением 70-240 кв.мм;
  2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для
    кабелей сечением 70 кв.мм и выше;
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
    маркировка жил:
    • цифровая: 1, 2, 3, 4, жила заземления - 0, нулевая жила - без цифрового
      обозначения,
    • цветовая: 1 - белая или жёлтая,  2 - синяя или зелёная, 3 - красная или малиновая,  4 - коричневая или чёрная, жила заземления - зелёно-жёлтая,
    нулевая жила - любого цвета;
  4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
  5. Оболочка из ПВХ пластиката марки О-40;
  6. Подушка из крепированной бумаги и битума;
  7. Броня из двух стальных или стальных оцинкованных лент;
  8. Покрытие из битума и состава, предохраняющего витки кабеля от слипания.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях),каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели применяются для прокладки в пожароопасных помещениях и во взрывоопасных зонах класса В-Iг, В-II, В-Iб,В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С. Суммарное время воздействия температуры 200°С при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей - 30лет.

Характеристики АВРБГ

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50

Прокладка в воздухе
при температуре +25 С
Прокладка в земле
при температуре +15 С
Сечение жил,кв.мм  1 жила  2 жилы  3 жилы  1 жила  2 жилы  3 жилы
1,5
2,5  23  21  19  34  29
31  29  27  42  38
38  38  32  55  46
10  60  55  42  80  70
16  75  70  60  105  90
25  105  90  75  135  115
35  130  105  90  160  140
50  165  135  11  205  175
70  210  165  140  245  210
95  350  200  170  295  255
120  395  230  200  340  295
150  340  270  235  390  335
185  390  310  270  440  385
240  465

Количество
и сечение
жил, шт х кв.мм
Масса
кабеля,
кг/км
Наружный
диаметр,
мм

2x4,0(ож)  436  17,2
2x6,0(ож)  487  18,2
2x10(ож)  601  20,6
2x16(ож)  696  22,2
2x25(ож)  1104  26,6
2x35(ож)  1264  28,5
2x50(ож)  1563  31,9
2x70  1754  38,1
2x95  2084  40,9
2x120  2349  43,6
2x150  2812  50
2x185  3329  54,9
2x240  4630  62,1
3x4,0(ож)  474  17,8
3x6,0(ож)  518  18,9
3x10(ож)  673  21,5
3x16(ож)  785  23,2
3x25(ож)  1168  27,8
3x35(ож)  1376  30,3
3x50(ож)  1659  33,5
3x70  2149  40,2
3x95  2594  43,2
3x120  2954  46,1
3x150  3605  53,3
3x185  4852  59,4
3x2,5+2x1,5(ож)  468  17,8
3x4+1x2,5(ож)  514  19
3x6+1x2,5(ож)  557  19,7
3x6+1x4(ож)  583  20,2
3x10+1x4(ож)  751  22,5
3x10+1x6(ож)  725  22,5
3x16+1x6(ож)  866  24,7
3x16+1x10(ож)  914  25,4
3x25+1x10(ож)  1287  29,2
3x25+1x16(ож)  1371  30,4
3x35+1x16(ож)  1520  31,8
3x35+1x25(ож)  1606  32,8
3x50+1x16(ож)  1778  34,4
3x50+1x25(ож)  1850  35,2
3x50+1x35(ож)  1941  36,3
3x70+1x25  2366  41,7
3x70+1x35  2399  41,7
3x70+1x50  2499  42,8
3x95+1x35  2809  44,4
3x95+1x50  3011  45,6
3x95+1x70  3118  47,2
3x120+1x35  3178  47,4
3x120+1x70  3498  50,4
3x150+1x50  3903  54,9
3x150+1x70  4693  58,1
3x150+1x95  4799  58,1
3x185+1x50  5081  59,8
3x185+1x95  5408  61,6
3x240+1x70  6375  68,7
3x240+1x120  6569  68,7
4x2,5(ож)  467  17,8
4x4,0(ож)  517  19
4x6,0(ож)  586  20,2
4x10(ож)  773  23,1
4x16(ож)  930  25,4
4x25(ож)  1407  30,4
4x35(ож)  1632  32,8
4x50(ож)  1985  36,3
4x70  2689  44,2
4x95  3224  47,2
4x120  3691  50,4
4x150  5733  59,6
4x185  6111  65,5

Купить АВРБГ в регионе Ярославль.
