АВВГ-ХЛ-1
Производитель —
Оценка (средняя 0)
Элементы конструкции:
Алюминиевая токопроводящая жила:
однопроволочная (класс 1) сечением 2,5-240 мм 2 - «ож»,
многопроволочная (класс 2) сечением 70-240 мм 2 ;
Изоляция из ПВХ пластиката, маркировка жил:
цветовая: белая или жёлтая,...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АВВГ-ХЛ-1

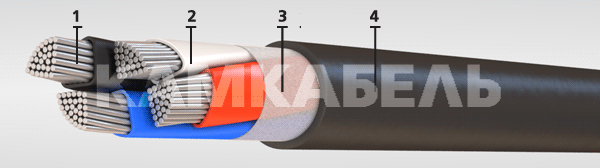

Элементы конструкции:
- Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 2,5-240 мм2 - «ож»,
- многопроволочная (класс 2) сечением 70-240 мм2;
- Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3, 4, 0;
- Заполнение из ПВХ жгутов;
- Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 мм2 и выше;
- Оболочка из ПВХ пластиката повышенной морозостойкости.
Примечание: по требованию потребителей пятижильные кабели могут поставляться с сечением жил до 95 мм2.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с холодным климатом при температуре до - 60 °С . Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.
Кабели применяются для прокладки:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- на специальных кабельных эстакадах, по мостам и в блоках;
- в пожароопасных помещениях;
- во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.
Срок службы — 30 лет.
| Строительная длина, не менее (м) | |
| сечение основных жил 2,5-16 мм2 | 450 |
| сечение основных жил 25-70 мм2 | 300 |
| сечение основных жил 95 мм2 и выше | 200 |
Характеристики АВВГ-ХЛ
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 60 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] | 7.5 |
| Радиус изгиба одножильных кабелей, не менее [наружных диаметров] | 10 |
| Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0.005 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 160 |
| Cечение, | 1-жильные | 1-жильные | 2-жильные | 2-жильные | 3-жильные | 3-жильные | 4-жильные | 4-жильные |
| кв.мм | земля | воздух | земля | воздух | земля | воздух | земля | воздух |
| 2,5 | 32 | 30 | 33 | 25 | 28 | 21 | 26 | 19 |
| 4 | 41 | 40 | 43 | 34 | 37 | 29 | 34 | 27 |
| 6 | 52 | 51 | 54 | 43 | 44 | 37 | 41 | 34 |
| 10 | 68 | 69 | 72 | 58 | 59 | 50 | 55 | 46 |
| 16 | 83 | 93 | 94 | 77 | 77 | 67 | 72 | 62 |
| 25 | 11З | 122 | 120 | 103 | 100 | 88 | 93 | 82 |
| 35 | 136 | 151 | 145 | 127 | 121 | 109 | 112 | 101 |
| 50 | 166 | 189 | 176 | 159 | 147 | 136 | 137 | 126 |
| 70 | 200 | 233 | 245 | 165 | 178 | 167 | 165 | 155 |
| 95 | 237 | 284 | 295 | 200 | 212 | 204 | 197 | 190 |
| 120 | 269 | 330 | 340 | 230 | 241 | 236 | 224 | 219 |
| 150 | 305 | 380 | 390 | 270 | 274 | 273 | 255 | 254 |
| 185 | 343 | 436 | 440 | 310 | 308 | 313 | 286 | 291 |
| 240 | 396 | 515 | - | - | 355 | 369 | 330 | 343 |
| Примечание: | ||||||||
| 1. Токовые нагрузки даны для постоянного тока | 2. Нагрузки для кабелей с сечением жил от 70 до 185 кв.мм. даны согласно ПУЭ | 3. Ток также и для четырехжильных кабелей с нулевой жилой меньшего сечения. |
