АВВГЭнг(А)-ХЛ/ АВВГЭнг-ХЛ
Производитель —
Оценка (средняя 5)
ТУ 3500-012-52221526-2009
Назначение
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1; 3 и 6 кВ частоты 50 Гц.
Кабели выдерживают рабочий диапазон...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АВВГЭнг(А)-ХЛ/ АВВГЭнг-ХЛ
ТУ 3500-012-52221526-2009
Назначение
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1; 3 и 6 кВ частоты 50 Гц.
Кабели выдерживают рабочий диапазон температур окружающей среды от -60 до +50 °С при отсутствии прямого воздействия солнечной радиации и стойки к воздействию относительной влажности воздуха до 98% при температуре окружающей среды до +35 °С.
Изоляция, оболочка и защитный шланг кабелей стойки к деформации при температуре +80 ± 2 °С.
Длительно допустимая температура нагрева жил кабелей при эксплуатации — не более +70 °С.
Максимально допустимая температура жил при коротком замыкании длительностью не более 4 сек. не должна быть выше +160 °С. Длительность работы в аварийном режиме — не более 8 часов при допустимом нагреве жил не более +80 °С.
Радиус изгиба одножильных кабелей — не менее 10 наружных диаметров кабеля, для многожильных — не менее 7,5 наружных диаметров кабеля.
Кабели не распространяют горение в пучках и при режимах эксплуатации, транспортирования и хранения, установленных в настоящих технических условиях, не выделяют в окружающую среду вредных продуктов в концентрациях, опасных для человека.
Прокладка кабелей без предварительного нагрева производится при температуре не ниже -20 °С.

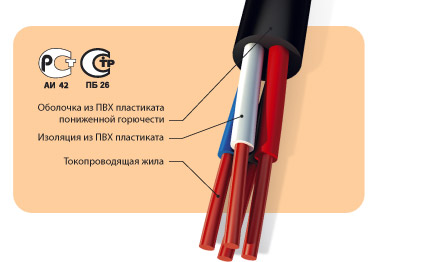

Номенклатура, конструктивные особенности
|
Марка кабеля |
Конструктивные особенности |
|---|---|
|
ВВГнг-ХЛ |
Кабель силовой с медными жилами, с поли- винилхлоридной изоляцией и оболочкой из поливинилхлоридных (ПВХ) композиций пониженной горючести, холодостойкий |
|
АВВГнг-ХЛ |
То же, с алюминиевыми жилами |
|
ВВГЭнг-ХЛ |
То же, что и ВВГнг-ХЛ, но в общем экране из медных лент под оболочкой |
|
АВВГЭнг-ХЛ |
То же, с алюминиевыми жилами |
|
ВБбШвнг-ХЛ |
Кабель силовой с медными жилами, с ПВХ изоляцией, с защитным покровом типа БбШв со шлангом из ПВХ композиции пониженной горючести, холодостойкий |
|
АВБбШвнг-ХЛ |
То же, с алюминиевыми жилами |
Сортамент
|
Число жил |
Номинальное напряжение, кВ |
||||
|---|---|---|---|---|---|
|
0,66 |
1 |
3 |
6 |
||
|
номинальное сечение жил, мм2 |
|||||
|
ВВГнг-ХЛ |
1, 2, 3, 4 и 5 |
1,5-50 |
1,5-240 |
- |
- |
|
1 и 3 |
- |
- |
- |
35-240 |
|
|
6 |
1,5-25 |
- |
- |
- |
|
|
АВВГнг-ХЛ |
1, 2, 3, 4 и 5 |
2,5-50 |
2,5-240 |
- |
- |
|
1 и 3 |
- |
- |
- |
35-240 |
|
|
6 |
2,5-50 |
- |
- |
- |
|
|
ВВГЭнг-ХЛ, АВВГЭнг-ХЛ |
1, 2, 3, 4 и 5 |
1,5-50 |
1,5-240 |
- |
- |
|
2,5-50 |
2,5-240 |
- |
- |
||
|
ВБбШвнг-ХЛ, АВБбШвнг-ХЛ |
1, 2, 3, 4 и 5 |
6-50 |
6-240 |
6-240 |
- |
|
1 и 3 |
- |
- |
- |
35-240 |
|
Конструкции основных токопроводящих жил
|
Токопроводящие жилы |
Номинальное сечение жилы, мм2 |
|||
|---|---|---|---|---|
|
круглая жила |
секторная жила |
|||
|
медная |
алюминиевая |
медная |
алюминиевая |
|
|
Однопроволочные |
1,0-50 |
2,5-240 |
25-50 |
25-240 |
|
Многопроволочные |
16-240 |
25-240 |
25-240 |
|
По согласованию с заказчиком допускаются отклонения в конструкциях кабелей при соответствии их требованиям настоящих технических условий.
Электрическое сопротивление изоляции
|
Номинальное напряжение, кВ |
Номинальное сечение жилы, мм2 |
Электрическое сопротивление изоляции, перечитанное на 1 км длины и температуру +20 °С, МОм, не менее |
|---|---|---|
|
0,66; 1 |
1 и 1,5 |
12 |
|
2,5–4 |
10 |
|
|
6 |
9 |
|
|
10–240 |
7 |
|
|
3 |
|
12 |
|
6 |
|
50 |
Строительная длина кабелей согласовывается с заказчиком.
Гарантийный срок эксплуатации — 5 лет.
Пример условного обозначения: «Кабель АВБбШвнг-ХЛ 4x50—0,66 ТУ 3500-012-52221526-2009».
