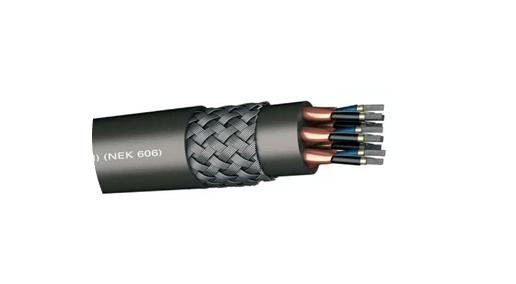

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 класс 2 (класс 5 опционально)
СЕПАРАТОР: слюдяная лента на проводнике.
ИЗОЛЯЦИЯ: безгалогенный EPR или безгалогенный HEPR.
TWIST: жилы скручены в двойном / тройном порядке, а скрученные пары / тройки изогнуты концентрически.
ПРОВОД ЗАЗЕМЛЕНИЯ: электролитический, луженый и скрученный медный заземляющий провод рядом с каждой парой / триадой.
ЭКРАН: Экран из полиэфирной ленты с покрытием из электролитической меди вокруг каждой пары / триады и заземляющего провода (степень замыкания: 100%).

НАПОЛНЕНИЕ: Безгалогенный композит.
ЭКРАН: Экран, оплетенный из оцинкованной стальной проволоки.
НАРУЖНАЯ ОБОЛОЧКА: SHF2 (опционально SHF MUD)

КОНСТРУКЦИЯ : НЭК 606, МЭК 60092/376
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
ПЛАМЯ ВОСПРОИЗВЕДЕНИЕ с IEC 60332/1 IEC 60332/3 Cate
ВОСПЛАМЕНЯЕМОСТЬ : IEC 60331
Содержание Галоген : МЭК 60754th / 1-2
Дым Плотность : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)

РАБОЧАЯ ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. ДИАМЕТР ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 10x
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 250 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	11,6	170	20
2x2x0,75	17,1	300	39
4x2x0,75	19,6	400	77
7x2x0,75	23	550	135
8x2x0,75	27,7	700	154
9x2x0,75	27,7	750	173
10x2x0,75	27,7	870	192
12x2x0,75	29,8	900	231
14x2x0,75	31,2	1,200	269
16x2x0,75	33,4	1,340	308
19x2x0,75	35,1	1,650	365
24x2x0,75	39,7	1,610	461
1x3x0,75	12.1	200	27
2x3x0,75	18,7	330	53
4x3x0,75	21,5	500	106
7x3x0,75	25,4	740	185
8x3x0,75	30,7	850	212
9x3x0,75	30,7	1,120	238
10x3x0,75	30,7	1,300	264
12x3x0,75	33,6	1,180	317
14x3x0,75	35,2	1840	370
16x3x0,75	37,6	1,540	423
19x3x0,75	39,6	2400	502
24x3x0,75	44,7	2 090	634
1x2x1,5	13	210	34
2x2x1,5	19,6	400	68
4x2x1,5	22,6	550	135
7x2x1,5	26,7	810	236
8x2x1,5	32,8	980	269
9x2x1,5	32,8	1,010	303
10x2x1,5	32,8	1,210	336
12x2x1,5	35,4	1,300	404
14x2x1,5	37,6	1,410	471
16x2x1,5	39,7	1,720	538
19x2x1,5	41,8	2100	639
24x2x1,5	47,2	2450	807
1x2x1,5	14	220	48
2x3x1,5	21,6	460	96
4x3x1,5	25	710	192
7x3x1,5	29,7	1,010	336
8x3x1,5	37	1.190	384
9x3x1,5	37	1,300	432
10x3x1,5	37	1,600	480
12x3x1,5	39,9	1,800	576
14x3x1,5	44,8	2,490	672
16x3x1,5	47,1	2 610	768
19x3x1,5	52,8	2 850	912
24x3x1,5	14,4	3 230	1152
1x3x2,5	21,4	510	53
2x2x2,5	24,7	1,020	106
4x2x2,5	29,3	1,600	212
7x2x2,5	36,6	1810	370
8x2x2,5	36,6	1,950	423
9x2x2,5	36,6	2200	476
10x2x2,5	15.1	2350	528
1x2x2,5	23,6	710	77
2x3x2,5	27,4	1,530	154
4x3x2,5	32,6	2,410	308
7x3x2,5	40,7	2 680	538
8x3x2,5	40,7	2 950	615
9x3x2,5	40,7	3 310	692
10x3x2,5	46,7	3500	768
