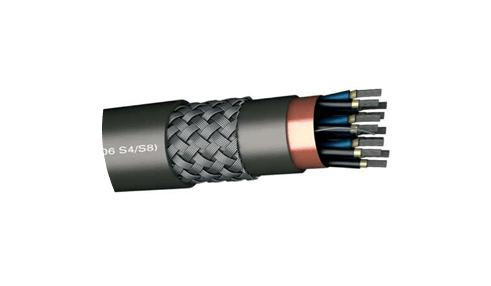

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 класс 2 (класс 5 опционально)
СЕПАРАТОР: слюдяная лента на проводнике.
ИЗОЛЯЦИЯ: безгалогенный EPR или безгалогенный HEPR.
СХЕМА: жилы скручены в двойном / тройном порядке, а скрученные пары / тройки изогнуты концентрически.
ПРОВОД ЗАЗЕМЛЕНИЯ: электролитический, луженый и скрученный медный заземляющий провод рядом с каждой парой / триадой.

ЭКРАН: Экран из полиэфирной ленты, покрытый электролитической медью (степень покрытия: 100%)
НАПОЛНЕНИЕ: Безгалогенный композит
ЭКРАН: Экран, сотканный из медных проводов,
покрытых электролитическим лужением (степень закрытия: 90%) ВНЕШНЯЯ ОБОЛОЧКА: SHF MUD

КОНСТРУКЦИЯ : НЭК 606 S4 / S8, МЭК 60092/376
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
ГОРЕНИЕ : МЭК 60332/1, МЭК 60332/3 Cat

Негорючесть : МЭК 60331
ГАЛОГЕННОЙ СУММА : МЭК 60754 / 1 - 2
ДЫМОВАЯ ПЛОТНОСТЬ : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
MUD СТОЙКОСТЬ : МЭК 60092/359
Рабочая температура : от -40 ° C / + 90 ° С

мин. ДИАМЕТР ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 8x
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 250 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	11,7	210	86
2x2x0,75	17,1	260	181
4x2x0,75	19,5	380	259
7x2x0,75	22,8	620	385
8x2x0,75	27,4	760	535
9x2x0,75	27,4	870	549
10x2x0,75	27,4	820	564
12x2x0,75	29,5	940	663
14x2x0,75	30,9	910	743
16x2x0,75	33,1	1,200	857
19x2x0,75	34,7	1,480	972
24x2x0,75	39,2	1,520	1226
1x3x0,75	12,2	240	100
2x3x0,75	18,7	440	226
4x3x0,75	21,5	570	334
7x3x0,75	25,2	760	503
8x3x0,75	30,5	920	699
9x3x0,75	30,5	1,010	720
10x3x0,75	30,5	1,210	742
12x3x0,75	33,2	1,380	894
14x3x0,75	34,9	1,520	1005
16x3x0,75	37,3	1840	1135
19x3x0,75	39,1	1890	1291
24x3x0,75	43,7	2640	1632
1x2x1,5	13,1	220	119
2x2x1,5	19,6	290	261
4x2x1,5	22,5	530	391
7x2x1,5	26,6	860	593
8x2x1,5	32,2	930	822
9x2x1,5	32,2	970	851
10x2x1,5	32,2	1,060	880
12x2x1,5	35,1	1,310	1058
8x14x2x1,5	37,3	1,290	1192
16x2x1,5	39,4	1,610	1352
19x2x1,5	41,4	1,690	1541
24x2x1,5	46,7	2390	1975
1x3x1,5	14.1	250	143
2x3x1,5	21,6	490	337
4x3x1,5	24,9	810	515
7x3x1,5	29,5	1,620	793
8x3x1,5	36,7	1,930	1110
9x3x1,5	36,7	2160	1154
10x3x1,5	36,7	2360	1197
12x3x1,5	39,6	1,990	1420
14x3x1,5	41,6	1,650	1604
16x3x1,5	44,4	3 690	1840
19x3x1,5	46,7	4280	2105
24x3x1,5	52,3	5 410	2663
1x2x2,5	14,5	240	153
2x2x2,5	21,4	450	341
4x2x2,5	24,6	770	524
7x2x2,5	29,2	1,160	815
8x2x2,5	36,3	1,370	1130
9x2x2,5	36,3	1,590	1178
10x2x2,5	36,3	1,750	1226
1x3x2,5	15,2	260	189
2x3x2,5	23,5	520	446
4x3x2,5	27,3	990	704
7x3x2,5	32,9	1,710	1126
8x3x2,5	40,5	2210	1520
9x3x2,5	40,5	2,270	1592
10x3x2,5	40,5	2,560	1664
