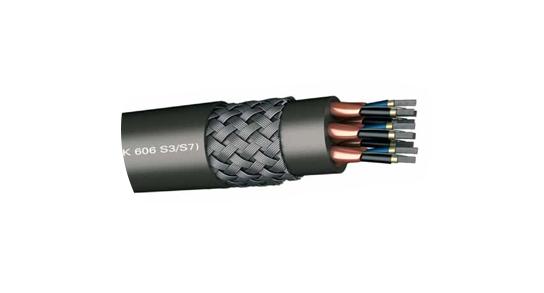

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 класс 2 (класс 5 опционально)
СЕПАРАТОР: слюдяная лента на проводнике.
ИЗОЛЯЦИЯ: безгалогенный EPR или безгалогенный HEPR.
TWIST: жилы скручены в двойном / тройном порядке, а скрученные пары / тройки изогнуты концентрически.
ПРОВОД ЗАЗЕМЛЕНИЯ: электролитический, луженый и скрученный медный заземляющий провод рядом с каждой парой / триадой.

ЭКРАН: Экран из полиэфирной ленты с покрытием из электролитической меди вокруг каждой пары / тройки и заземляющего провода (степень замыкания: 100%)
НАПОЛНЕНИЕ: безгалогеновый композит
ЭКРАН: экран, сотканный из электролитических луженых медных проводов (степень замыкания: 90%)
ВНЕШНЯЯ ОБОЛОЧКА: SHF MUD

КОНСТРУКЦИЯ : НЭК 606 S3 / S7, МЭК 60092/376
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
ПЛАМЕНИ ЗАЩИТА : МЭК 60332/1, МЭК 60332/3 Cat
ВОСПЛАМЕНЯЕМОСТЬ : IEC 60331
ГАЛОГЕННОЙ СУММА : 1 - МЭК 60754 / 2
ПЛОТНОСТЬ ДЫМА: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
УСТОЙЧИВОСТЬ К ГРЯЗЕ : IEC 60092/359

РАБОЧАЯ ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. ДИАМЕТР ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 10x
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 250 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	11,6	210	85
2x2x0,75	17,1	330	186
4x2x0,75	19,6	450	273
7x2x0,75	23	610	416
8x2x0,75	27,7	730	576
9x2x0,75	27,7	810	595
10x2x0,75	27,7	930	614
12x2x0,75	29,8	960	728
14x2x0,75	31,2	1.3	818
16x2x0,75	33,4	1,45	946
19x2x0,75	35,1	1,75	1072
24x2x0,75	39,7	1,71	1358
1x3x0,75	12.1	230	99
2x3x0,75	18,7	390	233
4x3x0,75	21,5	540	348
7x3x0,75	25,4	800	535
8x3x0,75	30,7	910	744
9x3x0,75	30,7	1,21	771
10x3x0,75	30,7	1,38	797
12x3x0,75	33,6	1,68	960
14x3x0,75	35,2	1,95	1082
16x3x0,75	37,6	1.6	1227
19x3x0,75	39,6	2,51	1398
24x3x0,75	44,7	2,19	1796
1x2x1,5	13	240	118
2x2x1,5	19,6	430	266
4x2x1,5	22,6	610	405
7x2x1,5	26,7	860	629
8x2x1,5	32,8	1.14	882
9x2x1,5	32,8	1,29	915
10x2x1,5	32,8	1.18	949
12x2x1,5	35,4	1.3	1125
14x2x1,5	37,6	1,51	1270
16x2x1,5	39,7	1,85	1440
19x2x1,5	41,8	2,21	1644
24x2x1,5	47,2	2,52	2111
1x3x1,5	14	270	142
2x3x1,5	21,6	510	341
4x3x1,5	25	760	529
7x3x1,5	29,7	1,25	829
8x3x1,5	37	1.09	1159
9x3x1,5	37	1,85	1207
10x3x1,5	37	1,7	1255
12x3x1,5	39,9	1.9	1489
14x3x1,5	41,9	2,28	1683
16x3x1,5	44,8	2,6	1936
19x3x1,5	47,1	2,99	2216
24x3x1,5	52,8	2,72	2809
1x2x2,5	14,4	290	151
2x2x2,5	21,4	560	346
4x2x2,5	24,7	1,080	542
7x2x2,5	29,3	1850	851
8x2x2,5	36,6	1,920	1178
9x2x2,5	36,6	2 040	1230
10x2x2,5	36,6	2310	1283
1x3x2,5	15.1	410	188
2x3x2,5	23,6	760	450
4x3x2,5	27,4	1,580	719
7x3x2,5	32,6	2,480	1142
8x3x2,5	40,7	2 770	1565
9x3x2,5	40,7	3080	1641
10x3x2,5	40,7	3 480	1718
