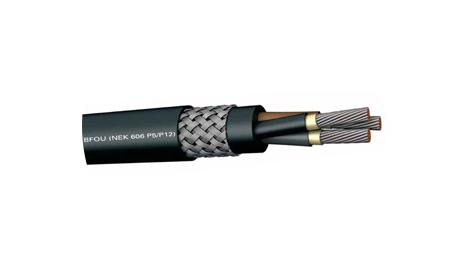

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля в электромеханических, электронных устройствах, панелях, аварийных
системах и критических зонах. Используется в системах распределения электроэнергии и освещения .

ПРОВОДНИК: Отожженные электролитическим способом многожильные неизолированные медные провода класса 5 (опционально луженые проводники)
РАЗДЕЛЕНИЕ: Слюдяная лента на проводе.
ИЗОЛЯЦИЯ: Безгалогенный EPR или безгалогенный HEPR.
НАПОЛНИТЕЛЬ: Безгалогеновый состав.
ДИСПЛЕЙ: Экран, плетеный из медных проводов, луженых электролитическим способом (степень покрытия: 90%).
НАРУЖНАЯ ОБОЛОЧКА: SHF2 MUD

КОНСТРУКЦИЯ: NEK 606 P5 / P12, IEC 60092/353
ИСПЫТАНИЯ И МАТЕРИАЛ: IEC 60092 / 350-351-359
ЗАЩИТА ОТ ПЛАМЕНИ : IEC 60332/1, IEC 60332/3 Воспламеняемость кат. A
: IEC 60331

КОЛИЧЕСТВО ГАЛОГЕНОВ: IEC 60754/1 - 2
ПЛОТНОСТЬ ДЫМА : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
УСТОЙЧИВОСТЬ : IEC 60092/359

РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C

МИН. РАДИУС ИЗГИБА: (ФИКСИРОВАННЫЙ) (диаметр кабеля) x8
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1 × 1,5	9,3	150	56
1 × 2,5	9,8	170	71
1 × 4	10,4	200	91
1 × 6	10.9	230	116
1 × 10	11,9	290	167
1 × 16	13	380	239
1 × 25	15.4	550	354
1 × 35	16,6	670	473
1 × 50	18,1	860	647
1 × 70	20,1	1110	881
1 × 95	22,4	1420	1,180
1 × 120	24,4	1710	1,473
1 × 150	26,5	2050	1824
1 × 185	28,8	2480	2 239
1 × 240	31,6	3160	2 870
1 × 300	35	3850	3,583
2 × 1,5	14,2	320	126
2 × 2,5	15,2	380	161
2 × 4	16,4	450	210
2 × 6	17,5	530	269
2 × 10	19,5	720	389
2 × 16	21,7	890	555
2 × 25	25,5	1280	833
2 × 35	28	1580	1,105
2 × 50	31	2050	1 505
3 × 1,5	14,9	360	152
3 × 2,5	16	430	197
3 × 4	17,3	520	265
3 × 6	18,4	620	346
3 × 10	20,7	820	512
3 × 16	23	1070	743
3 × 25	27,2	1850	1,124
3 × 35	29,8	1960	1 505
3 × 50	33,1	2580	2 066
3 × 70	38,3	3450	2 851
3 × 95	43,2	4480	3 815
3 × 120	48	5650	4805
3 × 150	52,4	6800	5 956
3 × 185	57,5	8400	7 317
3 × 240	64	10810	9 402
4 × 1,5	16.1	430	185
4 × 2,5	17,3	510	245
4 × 4	18,7	620	331
4 × 6	20	740	439
4 × 10	22,6	1000	655
4 × 16	25,1	1320	958
4 × 25	29,8	1960	1,457
4 × 35	32,7	2450	1,952
4 × 50	37,3	3120	2 709
4 × 70	42,2	4440	3,716
4 × 95	48,1	5920	5 010
4 × 120	53	7210	6280
4 × 150	58	8690	7 780
4 × 185	64,1	10700	9 594
5 × 1,5	17,4	490	223
5 × 2,5	18,7	590	298
5 × 4	20,3	690	406
5 × 6	21,8	860	539
5 × 10	24,6	1150	804
5 × 16	27,4	1600	1,183
5 × 25	32,6	2280	1,804
5 × 35	36,8	2960	2,445
5 × 50	40,9	4070	3 361
5 × 70	46,3	5350	4 614
5 × 95	52,9	7120	6224
7 × 1,5	18,7	580	281
7 × 2,5	20,2	700	379
10 × 1,5	22,3	880	409
10 × 2,5	24,2	1060	555
12 × 1,5	24	930	482
12 × 2,5	26	1150	658
14 × 1,5	25,1	1040	542
14 × 2,5	27,2	1270	744
19 × 1,5	27,8	1250	699
19 × 2,5	30,2	1570	969
24 × 1,5	30,9	1550	883
24 × 2,5	34,1	2090	1,242
27 × 1,5	32,9	1720	1,006
27 × 2,5	36,8	2210	1,413
37 × 1,5	37,6	2220	1,337
37 × 2,5	41	2930	1855
