BG 316.68-4/16
Производитель —
Оценка (средняя 4)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 4.4 кВт Макс. сила тяги F 2,580 Н Вес макс.* m 220 кг Взрывозащита ATEX, FM Классификация взрывозащиты ATEX II 2G EEx d IIB T4 Классификация взрывозащиты...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — BG 316.68-4/16
Технический паспорт

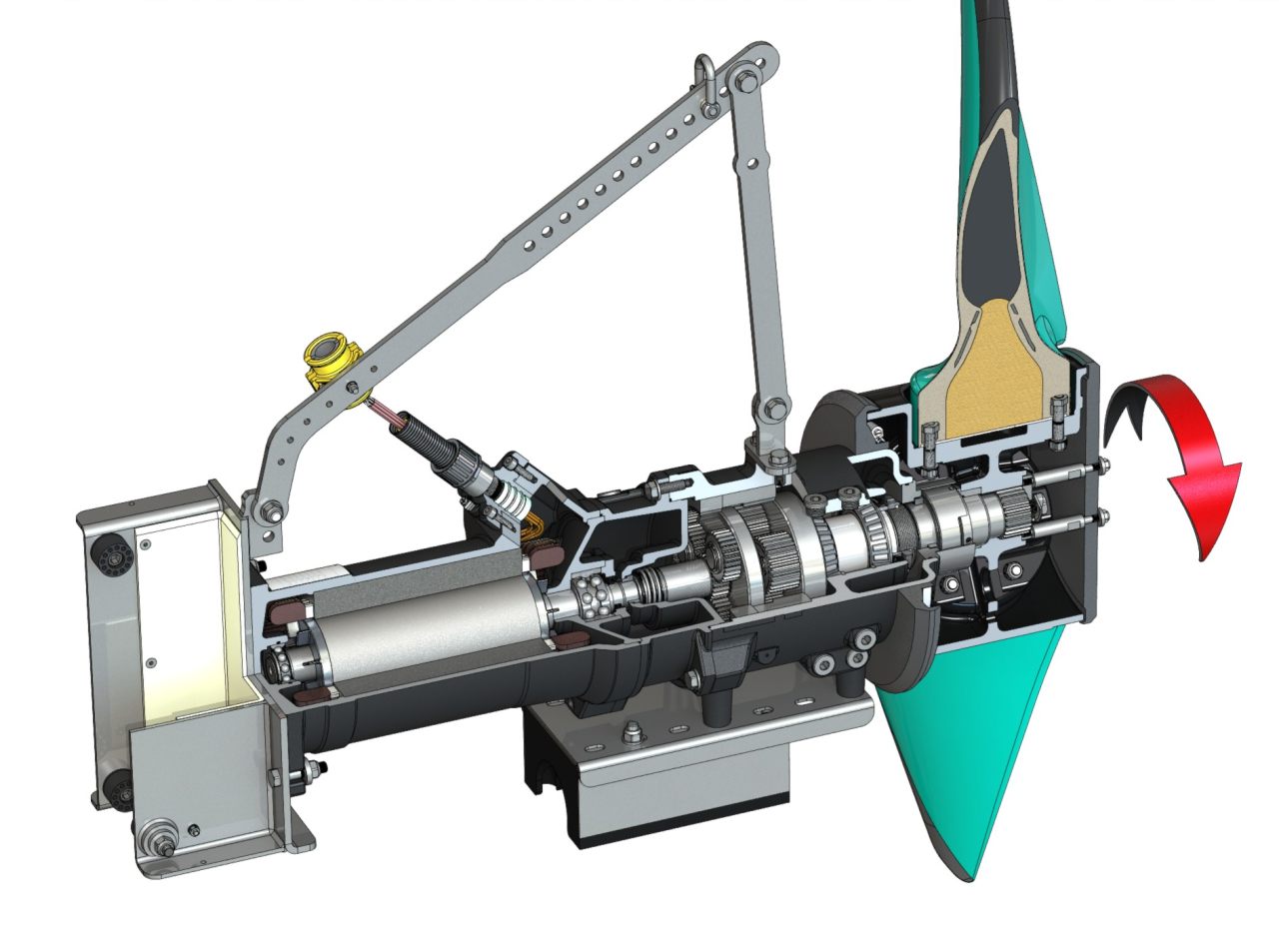

Конструкция/направление вращения
| Агрегат | |
|---|---|
| Потребляемая мощность P1.1 | 4.4 кВт |
| Макс. сила тяги F | 2,580 Н |
| Вес макс.* m | 220 кг |
| Взрывозащита | ATEX, FM |
| Классификация взрывозащиты ATEX | II 2G EEx d IIB T4 |
| Классификация взрывозащиты FM | KLASA I, DIV. 1, GRUPE C, D; KLASA II, DIV. 1, GRUPE E, F, G; KLASA III |
| Степень защиты | IP 68 |
| Данные мотора | |
| Тип электродвигателя | T 17-4/16R (Ex) |
| Тип электродвигателя | Погружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34) |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальный ток IN | 11.50 A |
| Пусковой ток - прямой IA | 68 A |
| Пусковой ток - звезда-треугольник IA | 23 A |
| Потребляемая мощность P1 | 6.70 кВт |
| Номинальная мощность электродвигателя P2 | 5.40 кВт |
| Номинальная частота вращения n | 1416 об/мин |
| КПД ηM | 81.00 |
| Коэффициент мощности cos φ | 0.84 |
| Температура перекачиваемой жидкости T | +3 ... +60 В°C |
| Макс. глубина погружения | 20 м |
| Класс изоляции | H |
| Макс. число пусков t | 15 |
| min. switching break t | 3 |
| Starting torque M | 98 Nm |
| Момент инерции массы | 0.0134 кг/м2 |
| Подшипник электродвигателя | 1 радиальный шарикоподшипник |
| Пропеллер | |
|---|---|
| Тип пропеллера | 3-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания |
| Номинальный внутренний диаметр пропеллера | 1,600 мм |
| Частота вращения пропеллера n | 69 об/мин |
| Передаточное число редуктора | 20.857 |
| Материалы | |
| Корпус электродвигателя | EN-GJL-250 |
| Вал электродвигателя | 1.4021 |
| Корпус редуктора | EN-GJL 250 |
| Планетарная шестерня | 1.7131 |
| Коронная шестерня | 1.5216 |
| Солнечная шестерня | 1.7131 |
| Выходной вал | 1.4462 |
| Статическое уплотнение | FPM |
| Уплотнение со стороны насоса | SiC/SiC |
| Уплотнение редукторной/отстойной камеры | FPM |
| Уплотнение редукторной/отстойной камеры | SiC/SiC |
| Уплотнение со стороны электродвигателя | FPM |
| Пропеллер | GfK Vinylester |
| Ступица пропеллера | EN-GJL-400-15 |
| Объем и сорта для заполнения | |
| Смесь отстойной камеры | Трансмиссионное масло CLP, ISO VG 220 |
| Объем для заполнения отстойной камеры V | 1.00 л |
| Смесь редукторной камеры | Трансмиссионное масло CLP, ISO VG 220 |
| Объем для заполнения редукторной камеры V | 0.60 л |
| Смесь камеры уплотнений | Вазелиновое масло |
| Объем для заполнения камеры уплотнений V | 1.10 л |
Размеры и габаритные чертежи

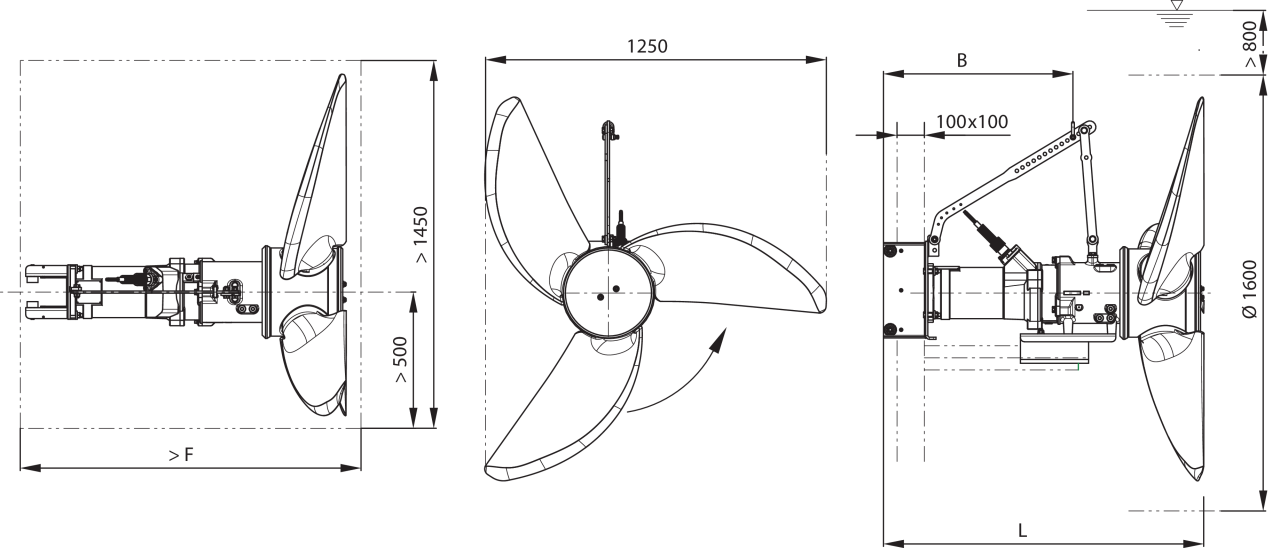

Габаритный чертеж
Wilo-Sevio FLOW BG 316
Размеры B
665 ммРазмеры F
1095 ммРазмеры L
1245 ммВес макс.* m
220 кгКупить BG 316.68-4/16 в регионе Ярославль.
