BG 75-2.15-6/16
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 3.0 кВт Макс. сила тяги F 1,145 Н Вес макс.* m 175 кг Взрывозащита ATEX, FM Классификация взрывозащиты ATEX II 2G EEx d IIB T4 Классификация взрывозащиты...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — BG 75-2.15-6/16

Технический паспорт

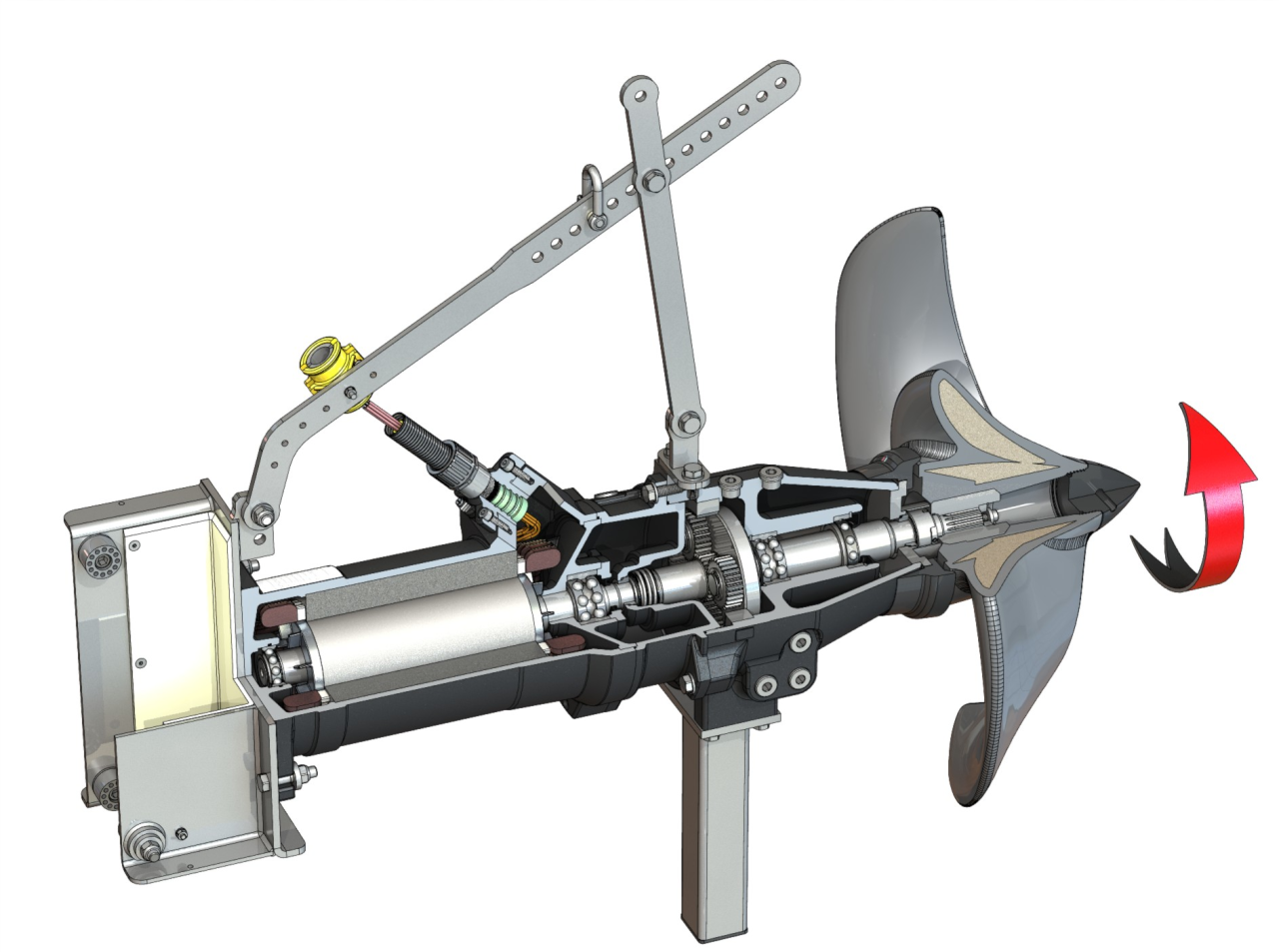

Конструкция/направление вращения

Агрегат
Потребляемая мощность P1.13.0 кВт
Макс. сила тяги F1,145 Н
Вес макс.* m175 кг
ВзрывозащитаATEX, FM
Классификация взрывозащиты ATEXII 2G EEx d IIB T4
Классификация взрывозащиты FMKLASA I, DIV. 1, GRUPE C, D;
KLASA II, DIV. 1, GRUPE E, F, G;
KLASA III
Степень защитыIP 68
Данные мотора
Тип электродвигателяT 17-6/16R (Ex)
Тип электродвигателяПогружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34)
Подключение к сети3~400 V, 50 Hz
Номинальный ток IN9.10 A
Пусковой ток - прямой IA39 A
Пусковой ток - звезда-треугольник IA13 A
Потребляемая мощность P15.20 кВт
Номинальная мощность электродвигателя P23.70 кВт
Номинальная частота вращения n931 об/мин
КПД ηM72.00
Коэффициент мощности cos φ0.82
Температура перекачиваемой жидкости T+3 ... +40 В°C
Макс. глубина погружения20 м
Класс изоляцииH
Макс. число пусков t15
min. switching break t3
Starting torque M80 Nm
Момент инерции массы0.0206 кг/м2
Подшипник электродвигателя1 радиальный шарикоподшипник

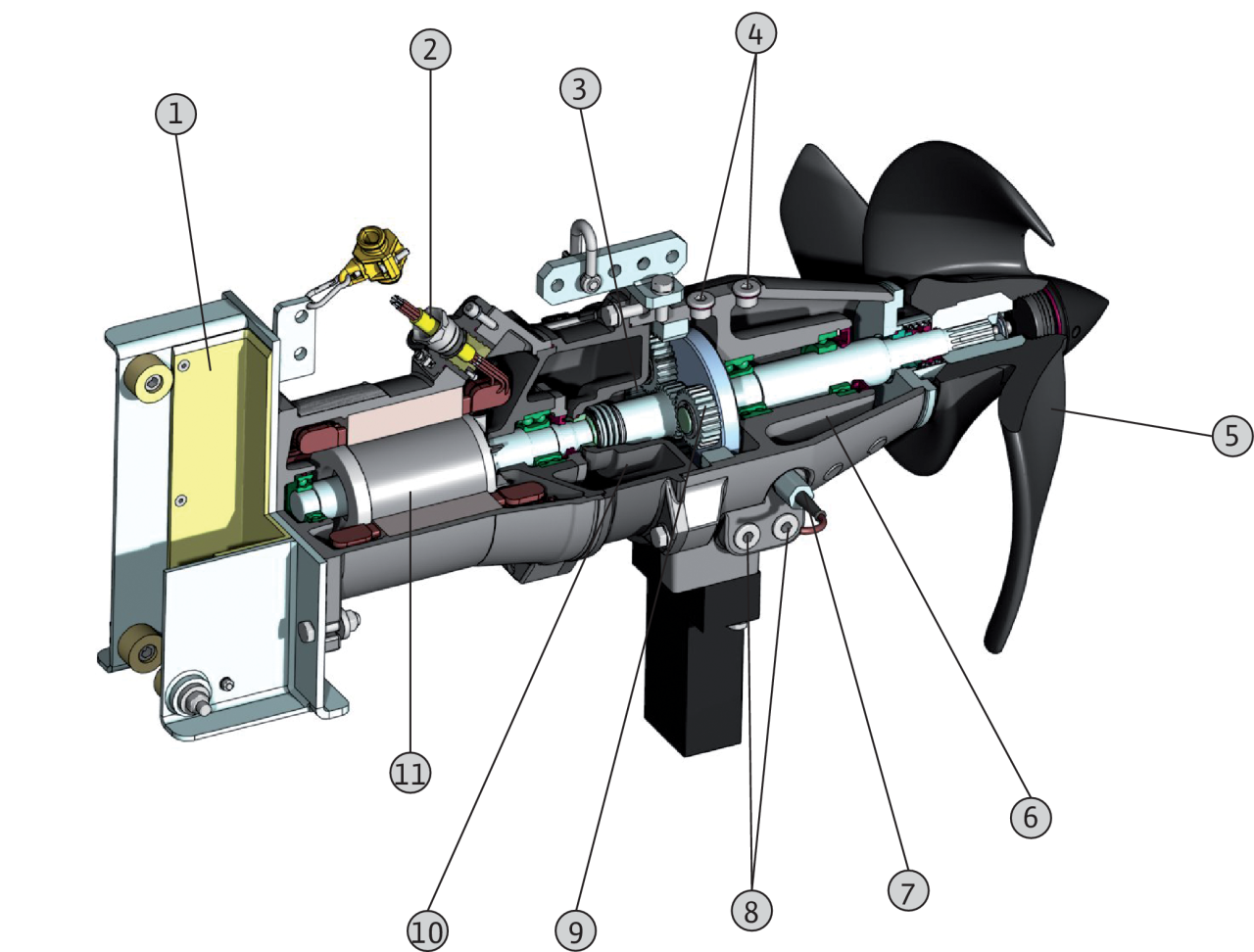

Конструкция

1 = рама, 2 = кабель, 3 = камера привода, 4 = маслоналивные пробки, 5 = пропеллер, 6 = форкамера, 7 = устройство контроля герметичности камеры уплотнений (в качестве опции), 8 = винты слива масла, 9 = планетарный редуктор, 10 = камера уплотнений, 11 = электродвигатель

Пропеллер
Тип пропеллера3-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания
Номинальный внутренний диаметр пропеллера750 мм
Частота вращения пропеллера n156 об/мин
Передаточное число редуктора6.2
Материалы
Корпус электродвигателяEN-GJL-250
Вал электродвигателя1.4021
Корпус редуктораEN-GJL 250
Планетарная шестерня1.7131
Коронная шестерня1.5216
Солнечная шестерня1.7131
Выходной вал1.4462
Статическое уплотнениеFPM
Уплотнение со стороны насосаSiC/SiC
Уплотнение редукторной/отстойной камерыFPM
Уплотнение редукторной/отстойной камерыSiC/SiC
Уплотнение со стороны электродвигателяFPM
ПропеллерPUR
Объем и сорта для заполнения
Смесь отстойной камерыCLP transmission oil, ISO VG 220
Объем для заполнения отстойной камеры V1.20 л
Смесь редукторной камерыCLP transmission oil, ISO VG 220
Объем для заполнения редукторной камеры V0.50 л
Смесь камеры уплотненийВазелиновое масло
Объем для заполнения камеры уплотнений V1.10 л

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-EMU TR 75-2

Размеры B

490 мм

Размеры F

1295 мм

Размеры L

1145 мм

Вес макс.* m

175 кг
