BG 80-1.23-4/22 S20
Производитель —
Оценка (средняя 4)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 9.0 кВт Макс. сила тяги F 2,220 Н Вес макс.* m 336 кг Взрывозащита ATEX, FM Классификация взрывозащиты ATEX II 2G EEx d IIB T4 Классификация взрывозащиты...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — BG 80-1.23-4/22 S20
Технический паспорт
Конструкция/направление вращения
| Агрегат | |
|---|---|
| Потребляемая мощность P1.1 | 9.0 кВт |
| Макс. сила тяги F | 2,220 Н |
| Вес макс.* m | 336 кг |
| Взрывозащита | ATEX, FM |
| Классификация взрывозащиты ATEX | II 2G EEx d IIB T4 |
| Классификация взрывозащиты FM | KLASA I, DIV. 1, GRUPE C, D; KLASA II, DIV. 1, GRUPE E, F, G; KLASA III |
| Степень защиты | IP 68 |
| Данные мотора | |
| Тип электродвигателя | T 20-4/22R (Ex) |
| Тип электродвигателя | Погружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34) |
| Подключение к сети | 3~400 V, 50 Hz |
| Номинальный ток IN | 26.00 A |
| Пусковой ток - прямой IA | 156 A |
| Пусковой ток - звезда-треугольник IA | 52 A |
| Потребляемая мощность P1 | 15.30 кВт |
| Номинальная мощность электродвигателя P2 | 12.50 кВт |
| Номинальная частота вращения n | 1430 об/мин |
| КПД ηM | 82.00 |
| Коэффициент мощности cos φ | 0.86 |
| Температура перекачиваемой жидкости T | +3 ... +40 В°C |
| Макс. глубина погружения | 20 м |
| Класс изоляции | H |
| Макс. число пусков t | 15 |
| min. switching break t | 3 |
| Starting torque M | 164 Nm |
| Момент инерции массы | 0.0438 кг/м2 |
| Подшипник электродвигателя | 1 радиальный шарикоподшипник |

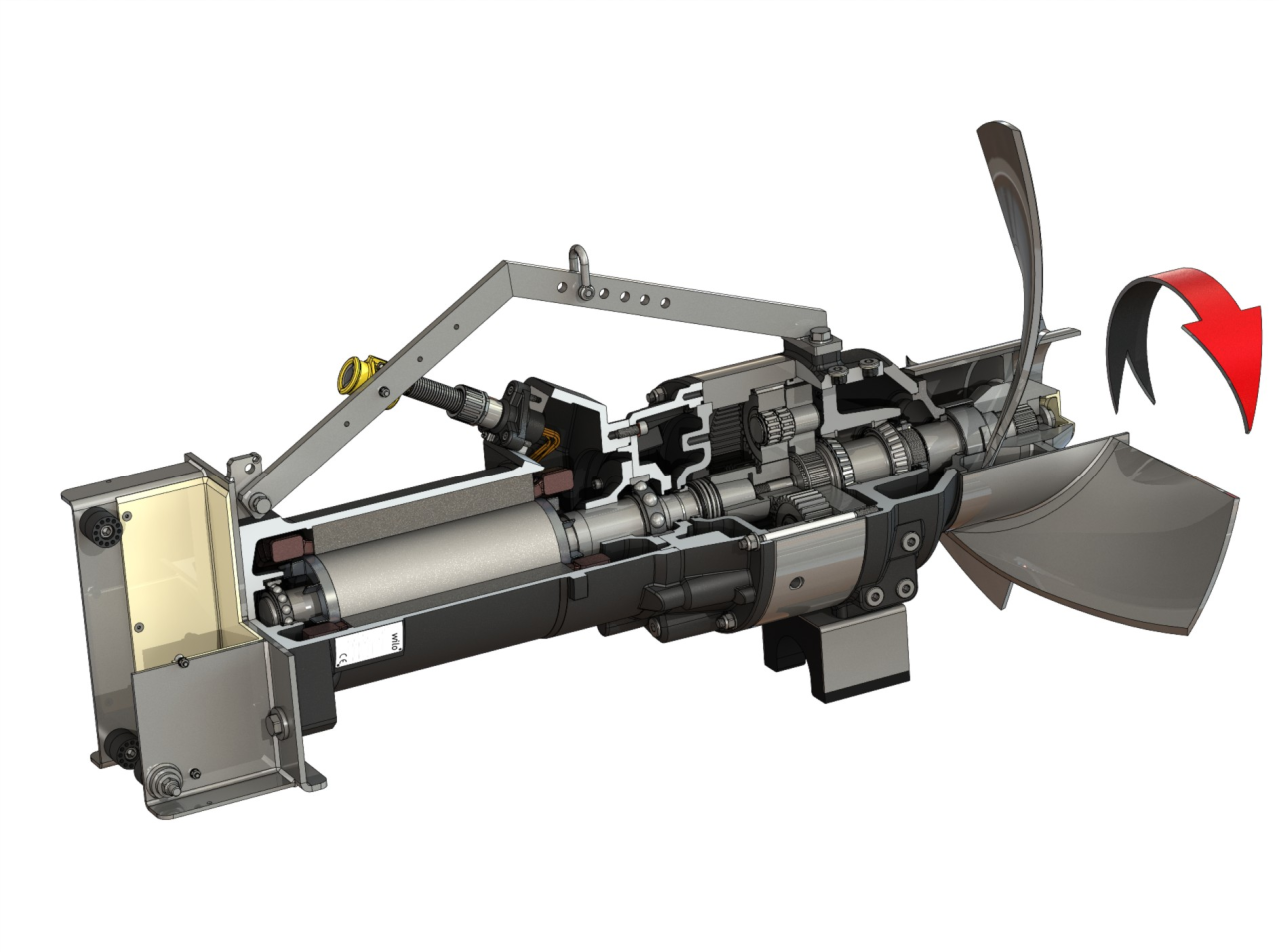

Конструкция/направление вращения
| Пропеллер | |
|---|---|
| Тип пропеллера | 3-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания |
| Номинальный внутренний диаметр пропеллера | 800 мм |
| Частота вращения пропеллера n | 239 об/мин |
| Передаточное число редуктора | 6 |
| Материалы | |
| Корпус электродвигателя | EN-GJL-250 |
| Вал электродвигателя | 1.4021 |
| Корпус редуктора | EN-GJL 250 |
| Планетарная шестерня | 1.7131 |
| Коронная шестерня | 1.5216 |
| Солнечная шестерня | 1.7131 |
| Выходной вал | 1.4462 |
| Статическое уплотнение | FPM |
| Уплотнение со стороны насоса | SiC/SiC |
| Уплотнение редукторной/отстойной камеры | FPM |
| Уплотнение редукторной/отстойной камеры | SiC/SiC |
| Уплотнение со стороны электродвигателя | NBR |
| Пропеллер | 1.4571 |
| Объем и сорта для заполнения | |
| Смесь отстойной камеры | CLP transmission oil, ISO VG 220 |
| Объем для заполнения отстойной камеры V | 2.00 л |
| Смесь редукторной камеры | CLP transmission oil, ISO VG 220 |
| Объем для заполнения редукторной камеры V | 1.10 л |
| Смесь камеры уплотнений | Вазелиновое масло |
| Объем для заполнения камеры уплотнений V | 2.00 л |
Размеры и габаритные чертежи

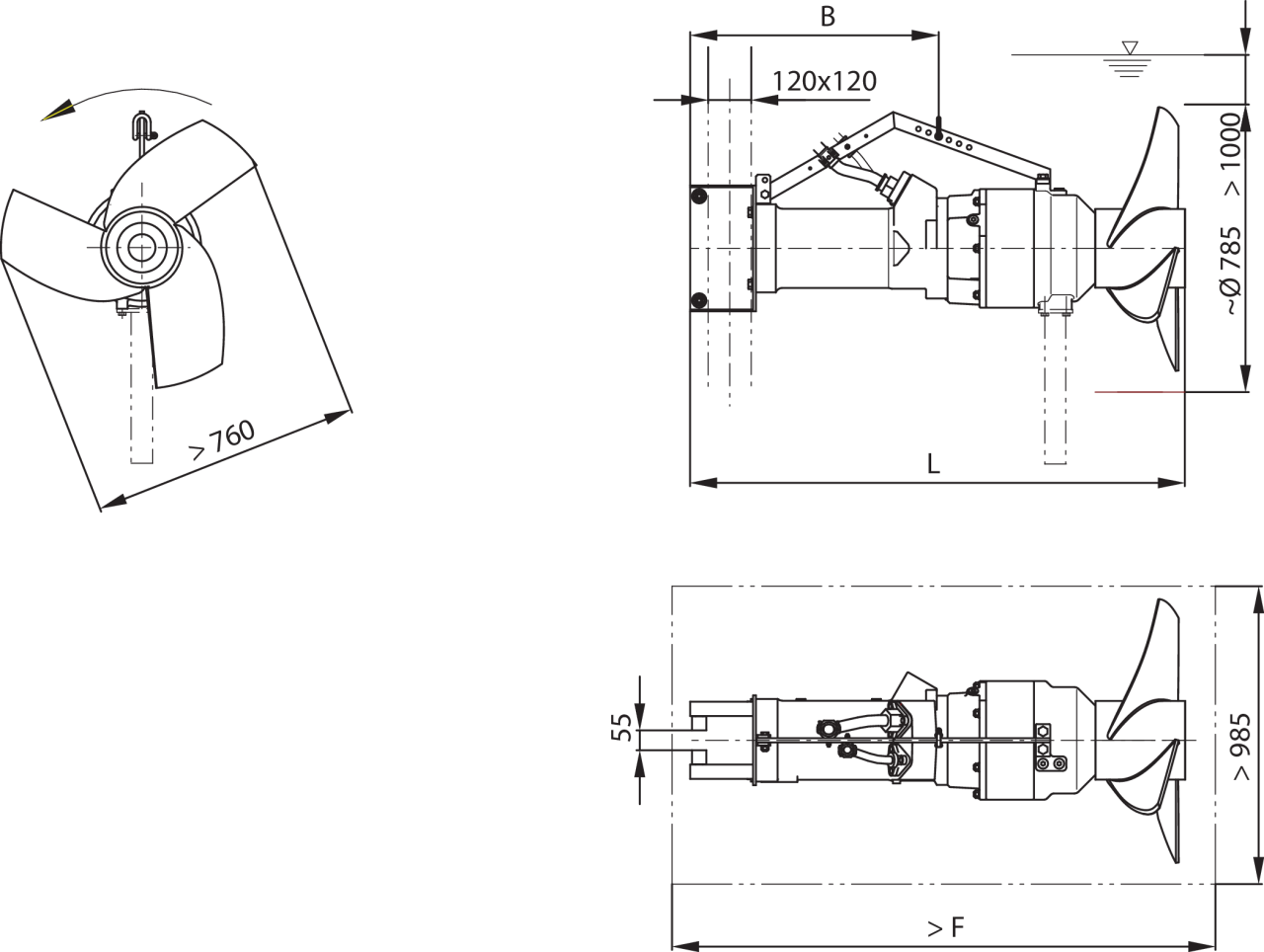

Габаритный чертеж
Wilo-Sevio MIX BG 80-1
Размеры B
595 ммРазмеры F
1535 ммРазмеры L
1385 ммВес макс.* m
336 кгКупить BG 80-1.23-4/22 S20 в регионе Ярославль.
