BG 80-1.24-4/30 S20
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Конструкция/направление вращения Агрегат Потребляемая мощность P 1.1 9.6 кВт Макс. сила тяги F 2,350 Н Вес макс.* m 345 кг Взрывозащита ATEX Классификация взрывозащиты ATEX II 2G EEx d IIB T4 Классификация взрывозащиты...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — BG 80-1.24-4/30 S20

Технический паспорт

Конструкция/направление вращения

Агрегат
Потребляемая мощность P1.19.6 кВт
Макс. сила тяги F2,350 Н
Вес макс.* m345 кг
ВзрывозащитаATEX
Классификация взрывозащиты ATEXII 2G EEx d IIB T4
Классификация взрывозащиты FMKLASA I, DIV. 1, GRUPE C, D;
KLASA II, DIV. 1, GRUPE E, F, G;
KLASA III
Степень защитыIP 68
Данные мотора
Тип электродвигателяT 20-4/30R (Ex)
Тип электродвигателяПогружной электродвигатель согласно стандарту DIN/VDE 0530 (IEC 34)
Подключение к сети3~400 V, 50 Hz
Номинальный ток IN32.00 A
Пусковой ток - прямой IA220 A
Пусковой ток - звезда-треугольник IA73 A
Потребляемая мощность P117.90 кВт
Номинальная мощность электродвигателя P215.40 кВт
Номинальная частота вращения n1443 об/мин
КПД ηM86.00
Коэффициент мощности cos φ0.82
Температура перекачиваемой жидкости T+3 ... +60 В°C
Макс. глубина погружения20 м
Класс изоляцииH
Макс. число пусков t15
min. switching break t3
Starting torque M235 Nm
Момент инерции массы0.0598 кг/м2
Подшипник электродвигателя1 радиальный шарикоподшипник

Конструкция/направление вращения

Пропеллер
Тип пропеллера3-лопастный пропеллер с самоочищающейся ступицей; изогнут в обратном направлении; благодаря этому защищен от засорения и наматывания
Номинальный внутренний диаметр пропеллера800 мм
Частота вращения пропеллера n239 об/мин
Передаточное число редуктора6
Материалы
Корпус электродвигателяEN-GJL-250
Вал электродвигателя1.4021
Корпус редуктораEN-GJL 250
Планетарная шестерня1.7131
Коронная шестерня1.5216
Солнечная шестерня1.7131
Выходной вал1.4462
Статическое уплотнениеFPM
Уплотнение со стороны насосаSiC/SiC
Уплотнение редукторной/отстойной камерыFPM
Уплотнение редукторной/отстойной камерыSiC/SiC
Уплотнение со стороны электродвигателяNBR
Пропеллер1.4571
Объем и сорта для заполнения
Смесь отстойной камерыCLP transmission oil, ISO VG 220
Объем для заполнения отстойной камеры V2.00 л
Смесь редукторной камерыCLP transmission oil, ISO VG 220
Объем для заполнения редукторной камеры V1.10 л
Смесь камеры уплотненийВазелиновое масло
Объем для заполнения камеры уплотнений V2.00 л

Размеры и габаритные чертежи

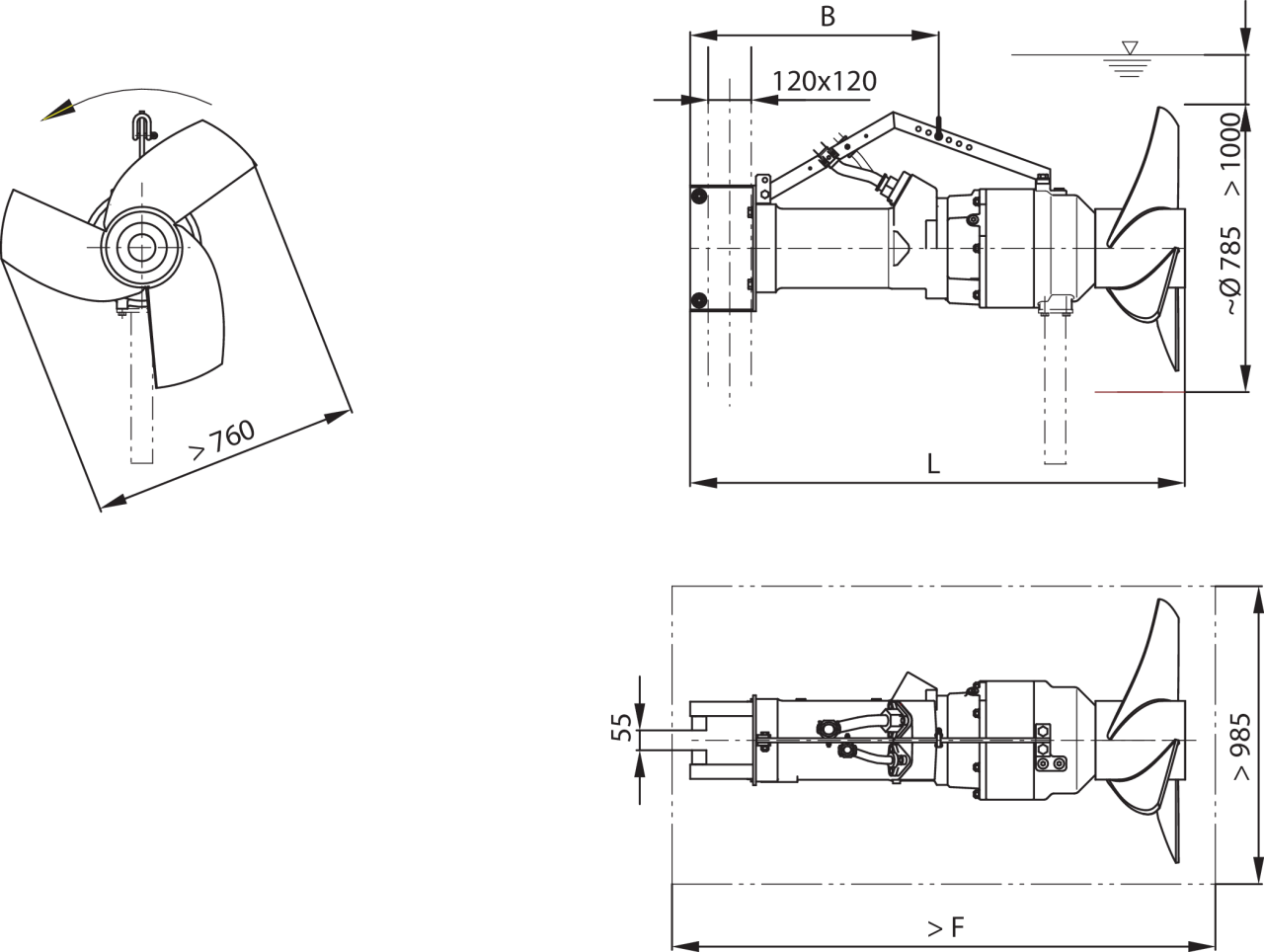

Габаритный чертеж

Wilo-Sevio MIX BG 80-1

Размеры B

675 мм

Размеры F

1585 мм

Размеры L

1435 мм

Вес макс.* m

345 кг
