BL 100/145-1,5/4
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики II отверстие для измерения давления R 1 / 8 ; III удаление воздуха R 1 / 8 Схема подключения Δ: Схема соединения – треугольник Y: Схема соединения – звезда Защитный выключатель электродвигателя...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — BL 100/145-1,5/4

Технический паспорт

Характеристики

II отверстие для измерения давления R1/8; III удаление воздуха R1/8

Схема подключения

Δ: Схема соединения – треугольник

Y: Схема соединения – звезда

Защитный выключатель электродвигателя должен предоставляться заказчиком. Контролировать направление вращения! Для изменения направления вращения поменять местами любые две фазы.

P2 ≤ 3 кВт3~400 В Y
3~230 В Δ
P2 ≥ 4 кВт3~690 В Y
3~400 В Δ

После удаления перемычек возможен запуск Y-Δ.

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C)
Охлаждающая и холодная вода
Допустимая область применения
Стандартное исполнение для рабочего давления pмакс13 бар (до +140 В°C) бар
16 бар (до +120 В°C) бар
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+140 В°C (в зависимости от перекачиваемой среды)
Температура окружающей среды, макс.+40 В°C
Установка в закрытых помещениях
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 125
Номинальный внутренний диаметр фланца (с напорной стороны)DN 100
Фланцы (по EN 1092-2)PN 16
Фланец с отверстием для манометраR 1/8
Материалы
Корпус насосаEN-GJL-250
Промежуточный корпусEN-GJL-250
Рабочее колесоEN-GJL-200
Вал насоса1.4122
Скользящее торцевое уплотнениеAQEGG
Электроподключение
Номинальная частота вращения n1450 об/мин
Подключение к сети3~400 В, 50 Гц
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.40
Насос с макс. диаметром рабочего колеса для определения MEIBL100/170-4/4
Мотор/электроника
Встроенная полная защита мотораСпециальное исполнение с термодатчиками за дополнительную плату
Степень защитыIP 55
Класс изоляцииF
Подключение к сети3~400 В, 50 Гц
Класс эффективности мотораIE2
Номинальный ток (прим.) IN 3~400 В3.4 A
КПД электродвигателя ηm 50% m 75% m 100% 78,7/81,3/82,8 %
КПД ηM0.83
Коэффициент мощности cos φ0.75
Номинальная мощность электродвигателя P21.5 кВт
Номинальная частота вращения n1,450 об/мин
Данные для заказа
ИзделиеWilo
Арт.-№2113711
ТипCronoBloc-BL 100/145-1,5/4
Вес, прим. m81 кг

Размеры и габаритные чертежи

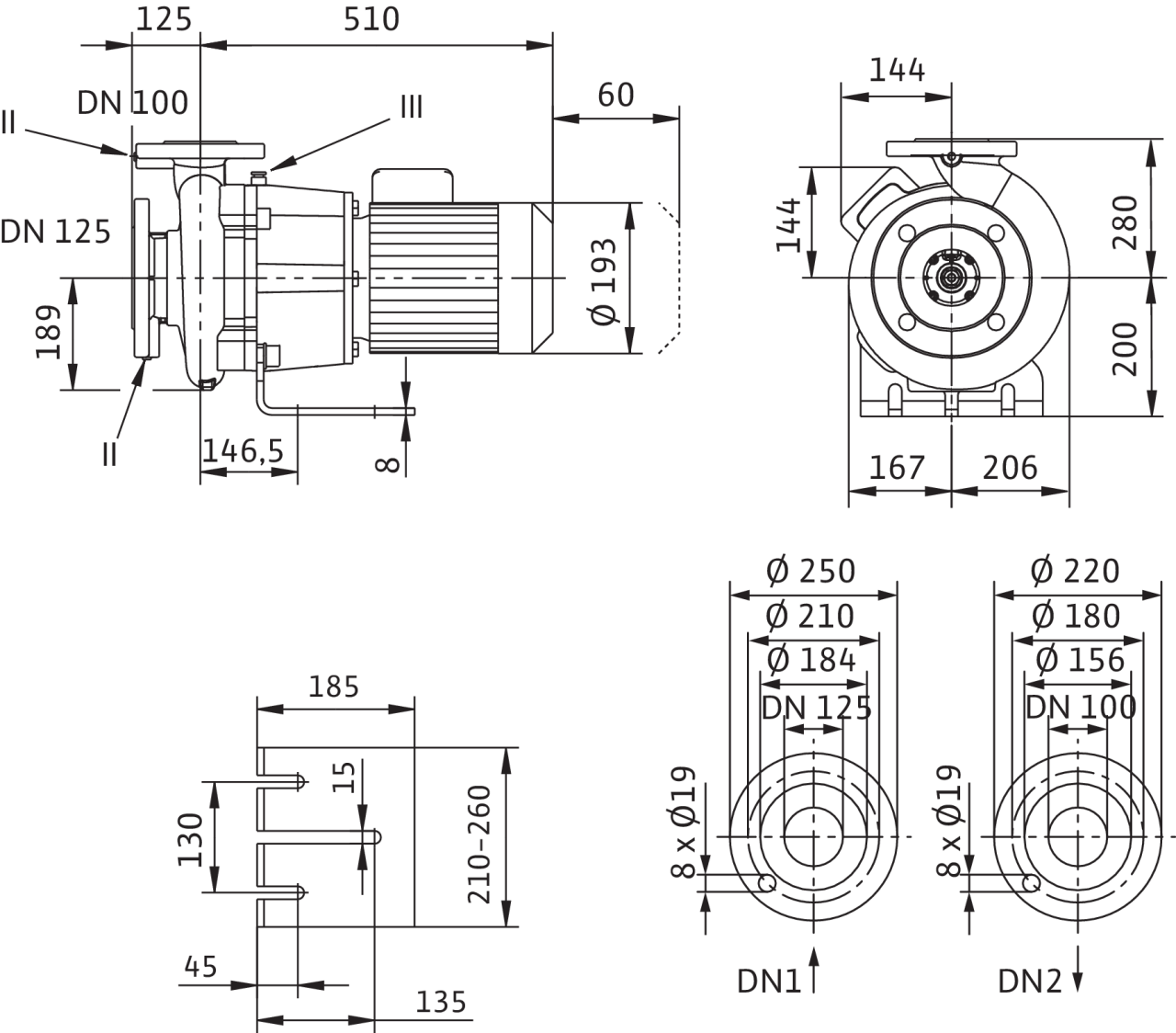

Габаритный чертеж

II отверстие для измерения давления R1/8; III удаление воздуха R1/8

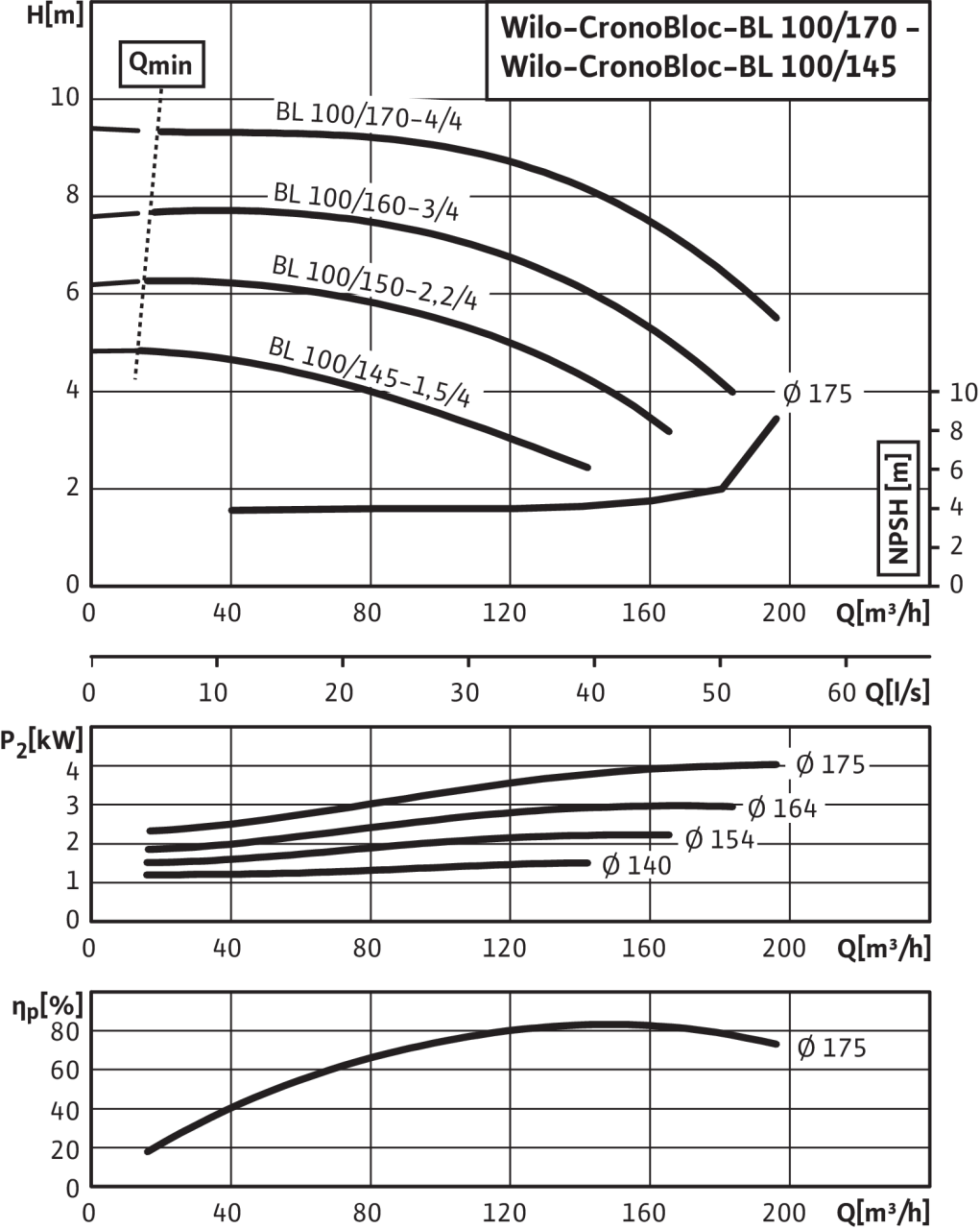

Характеристики

Характеристики

4-полюсный, 50 Гц

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипCronoBloc-BL 100/145-1,5/4
Арт.-№2113711
Номер EAN4048482195773
Цветзеленый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg81
Длина (нетто) mm635
Ширина (нетто) mm373
Высота (нетто) mm480
Вес (брутто) kg106
Длина (брутто) mm1200
Ширина (брутто) mm800
Высота (брутто) mm624
Вид упаковкиЕвроподдон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте. Блочное исполнение с низким уровнем шума и вибрации с промежуточным корпусом и неподвижно присоединенным унифицированным (стандартным) электродвигателем. С не зависящим от направления вращения сильфонным скользящим торцевым уплотнением (от 37 кВт/4-контактного и 45 кВт/2-контактного с картриджным торцевым уплотнением в системе Back-Pull-Out для замены скользящего торцевого уплотнения без демонтажа электродвигателя) и снижающим кавитацию рабочим колесом. Фланцы имеют штуцеры R 1/8 для измерения давления. На корпус насоса и промежуточный корпус нанесено катафорезное покрытие. Серийные электродвигатели с технологией IE3.

Материалы
Корпус насосаEN-GJL-250
Промежуточный корпусEN-GJL-250
Рабочее колесоEN-GJL-200
Вал насоса1.4122
Скользящее торцевое уплотнениеAQEGG
Допустимая область применения
Стандартное исполнение для рабочего давления pмакс13 бар (до +140 В°C) бар
16 бар (до +120 В°C) бар
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+140 В°C (в зависимости от перекачиваемой среды)
Температура окружающей среды, макс.+40 В°C
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.40
Насос с макс. диаметром рабочего колеса для определения MEIBL100/170-4/4
Мотор/электроника
Встроенная полная защита мотораСпециальное исполнение с термодатчиками за дополнительную плату
Степень защитыIP 55
Класс изоляцииF
Подключение к сети3~400 В, 50 Гц
Класс эффективности мотораIE2
Номинальный ток (прим.) IN 3~400 В3.4 A
КПД электродвигателя ηm 50% m 75% m 100% 78,7/81,3/82,8 %
КПД ηM0.83
Коэффициент мощности cos φ0.75
Номинальная мощность электродвигателя P21.5 кВт
Номинальная частота вращения n1,450 об/мин
Вес
Вес, прим. m81 кг
Данные для заказа
ТипCronoBloc-BL 100/145-1,5/4
Арт.-№2113711
