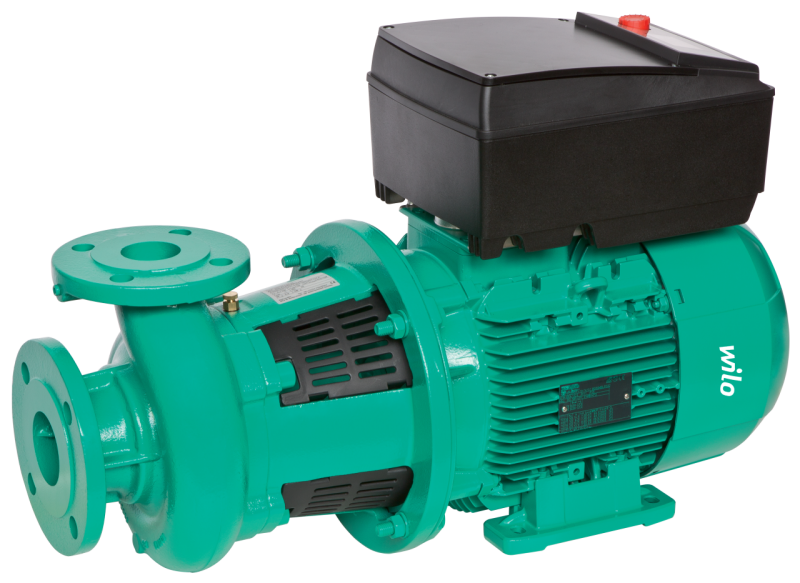

BL-E 125/245-15/4-R1
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики 4-полюсный Габаритный чертеж Допустимая перекачиваемая среда (другие среды по запросу) Вода систем отопления (согласно VDI 2035) • Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — BL-E 125/245-15/4-R1

Технический паспорт

Характеристики

4-полюсный

Габаритный чертеж

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C)
Охлаждающая и холодная вода
Масляный теплоносительСпециальное исполнение за дополнительную плату
Допустимая область применения
Стандартное исполнение для рабочего давления pмакс13 бар (до +140 В°C) бар
16 бар (до +120 В°C) бар
Специальное исполнение для рабочего давления pмакс.- бар
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+140 В°C (в зависимости от перекачиваемой среды)
Температура окружающей среды, макс.+40 В°C
Установка в закрытых помещениях
Установка в открытых помещениях-
Подсоединения к трубопроводу
Номинальный внутренний диаметр DN1150
Номинальный внутренний диаметр DN2125
Фланец с отверстием для манометраR 1/8
Материалы
Корпус насосаEN-GJL-250
Промежуточный корпусEN-GJL-250
Рабочее колесоEN-GJL-200
Рабочее колесо (специальное исполнение)G-CuSn10
Вал насоса1.4122
Скользящее торцевое уплотнениеAQEGG
другие скользящие торцевые уплотненияпо запросу
Электроподключение
Подключение к сети3~440 V В±10%, 50/60 Hz
3~400 V В±10%, 50/60 Hz
3~380 V -5%/+10%, 50/60 Hz
Диапазон частоты вращения380-1450 об/мин
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.40
Насос с макс. диаметром рабочего колеса для определения MEIBL125/275-22/4
Мотор/электроника
Технология мотораАсинхронный мотор
Класс эффективности мотораIE4
Встроенная полная защита мотора
Степень защитыIP 55
Класс изоляцииF
Создаваемые помехиEN 61800-3
ПомехозащищенностьEN 61800-3
Устройство защитного отключения
Число полюсов4
Номинальный ток (прим.) IN 3~400 В25.9 A
Макс. потребляемая мощность P116.5 кВт
Номинальная мощность электродвигателя P215 кВт
Варианты монтажа
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
Монтаж на консолях
Данные для заказа
Вес, прим. m336 кг
ИзделиеWilo
ТипCronoBloc-BL-E 125/245-15/4-R1
Арт.-№2154321

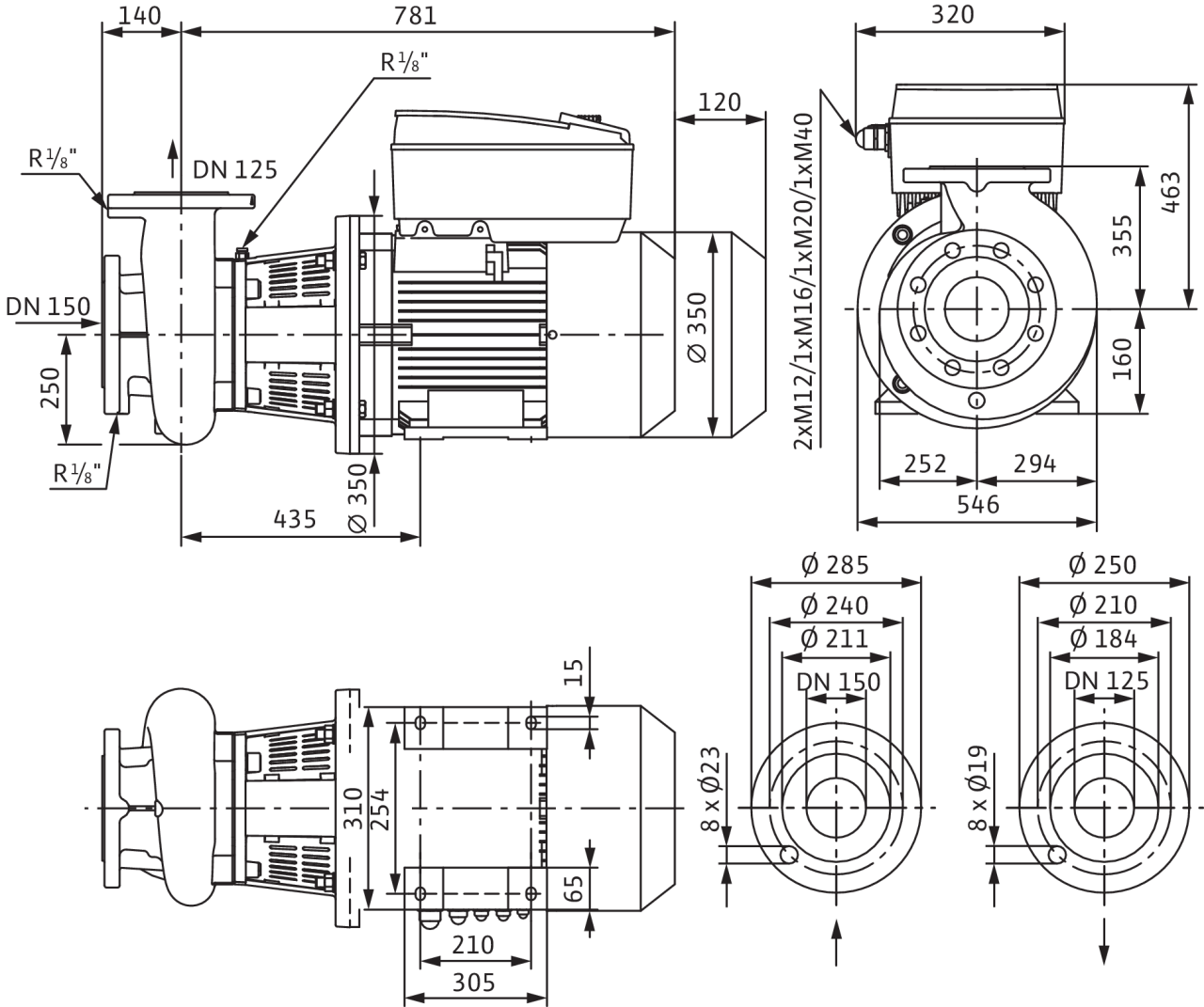

Размеры и габаритные чертежи

Габаритный чертеж

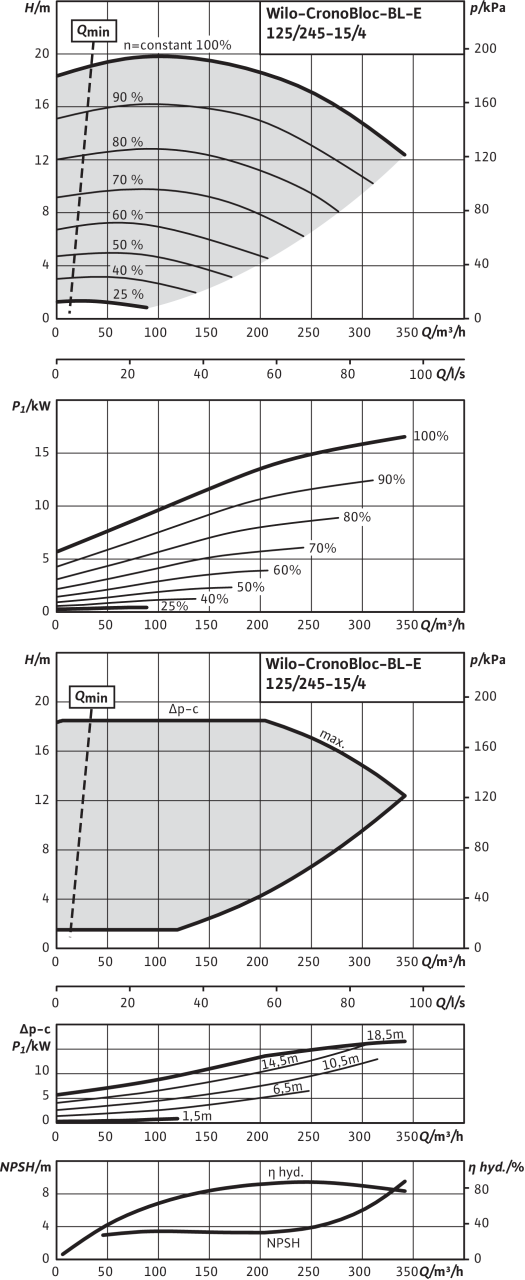

Характеристики

Характеристики

4-полюсный

Схема подключения

Схема подключения

L1, L2, L3:Подключение к сети: 3~440 В В±10 %, 50/60 Гц; 3~400 В В±10 %, 50/60 Гц; 3~380 В -5 %/+10 %, 50/60 Гц
PE:Подключение заземляющего провода
DDG:Подключение дифференциального датчика давления
In1 (1):Вход фактического значения 0 - 10 В/0 - 20 мА; 2 - 10 В/4 - 20 мА
GND (2):Общий контакт для In1 и In2
+ 24 В (3):Выход постоянного напряжения для внешнего потребителя/датчика. Макс. нагрузка 60 мА
In2:Вход заданного значения 0 - 10 В/0 - 20 мА; 2 - 10 В/4 - 20 мА
MP:Multi Pump, интерфейс для управления сдвоенным насосом
Ext. off:Управляющий вход «Выкл. по приоритету»
Посредством внешнего беспотенциального контакта насос можно включить или выключить (24 В пост. тока/10 мА).
SBM:*беспотенциальная обобщенная сигнализация рабочего состояния (переключающий контакт по VDI 3814)
SSM:*беспотенциальная обобщенная сигнализация неисправности (переключающий контакт по VDI 3814)
AUX:Внешняя смена работы насосов (только в режиме работы -
сдвоенного насоса). Посредством внешнего беспотенциального контакта можно провести смену насосов (24 В пост. тока/10 мА)
Микропереключатель:1: Переключение между рабочим (O) и сервисным (S) режимами)
2: активация/дезактивация меню для блокировки доступа
Опция:IF-модули для подключения к автоматизированной системе управления зданием
<p>* Допустимая нагрузка на контакты SBM и SSM:</p><p>мин.: 12 В пост. тока/10 мА</p><p>макс.: 250 В перем. тока/1 A</p>

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипCronoBloc-BL-E 125/245-15/4-R1
Арт.-№2154321
Номер EAN4048482558738
Цветзеленый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg336
Длина (нетто) mm921
Ширина (нетто) mm546
Высота (нетто) mm602
Вес (брутто) kg361
Длина (брутто) mm1200
Ширина (брутто) mm800
Высота (брутто) mm746
Вид упаковкиЕвроподдон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Одноступенчатый центробежный насос с сухим ротором блочного типа для установки на фундаменте со встроенным частотным преобразователем для электронного регулирования в т. ч. постоянного перепада давления (Δp-c). Насос можно эксплуатировать в режиме работы Δp-c только с внешним дифференциальным датчиком давления (комплект дифференциального датчика давления); его подключение не выполняется на корпусе насоса. Устройство CronoBloc-BL-E предназначено для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Конструкция

  • Одноступенчатый низконапорный центробежный насос
  • Спиральный корпус блочного типа с размерами фланцев и корпуса согласно DIN EN 733, а также фланцами PN 16 согласно EN 1092-2
  • Блочная конструкция с низким уровнем шума и вибрации, соединительным элементом и неподвижно присоединенным унифицированным (стандартным) электродвигателем
  • Корпус насоса и соединительный элемент в серийном исполнении с катафоретическим покрытием
  • Привинченный опорный цоколь при мощности электродвигателя до 4 кВт, привинченные ножки при мощности электродвигателя от 5,5 кВт
  • Сильфонное скользящее торцевое уплотнение, независимое от направления вращения, с принудительной промывкой и рабочее колесо, снижающее кавитацию
  • Скользящее торцовое уплотнение для перекачивания воды температурой до 140 В°C. Допустимо применение гликолевой примеси температурой макс. +40 В°C с объемной долей от 20 до 40 %

Серийное оснащение

Экран насоса для индикации следующих параметров:

  • способ регулирования Δp-c (постоянный перепад давления), ПИД-регулировка, n-постоянный (Режим управления);
  • заданное значение (напр., перепад давления или частота вращения);
  • сообщения об ошибках и предупреждения;
  • текущие значения (напр., потребляемая мощность, текущее значение датчика);
  • эксплуатационные данные (напр., количество часов работы, расход энергии);
  • данные о состоянии (например, состояние реле SSM и SBM);
  • данные об устройстве (напр., название насоса);
  • режим работы (только при применении с разветвленными трубопроводами: основной/резервный режим работы, параллельный режим работы двух насосов).

Однокнопочная панель управления для следующих функций:

  • Вкл./выкл. насоса
  • Установка заданного значения или числа оборотов
  • Выбор режима работы и способа регулирования
  • конфигурация рабочих параметров;
  • квитирование ошибок.

Преимущества

  • Интерфейсы: Управляющий вход «Выкл. по приоритету», аналоговый вход 0 – 10 В, 2 – 10 В, 0 – 20 мА, 4 – 20 мА для ручного режима управления (DDC) или дистанционного регулирования заданных значений, инфракрасный интерфейс для беспроводной связи с устройством управления и сервисного обслуживания – IR-монитором/IR-накопителем Wilo, разъем для IF-модуля Wilo для связи с автоматизированной системой управления зданием, настраиваемая беспотенциальная система оповещения о неисправностях, эксплуатации и готовности
  • Трехфазный электродвигатель с частотным преобразователем
  • Встроенная система управления сдвоенными насосами
  • Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
  • В серийном исполнении отверстия в корпусе электродвигателя для слива конденсата (при поставке отверстия закрыты)
  • различные режимы работы для систем отопления (HV) или кондиционирования (AC);
  • Блокировка доступа к насосу
  • различные панели управления: стандартная/обслуживание

Принадлежности

  • консоли для крепления к фундаменту;
  • Комплекты дифференциального датчика давления для способа регулирования Δp-c
  • IR-монитор
  • IR-модуль
  • IF-модуль PLR
  • IF-модуль LON
  • IF-модуль Modbus
  • IF-модуль BACnet
  • IF-модуль CAN
  • Системы регулирования VR-HVAC/CCe-HVAC/SCe-HVAC
Материалы
Корпус насосаEN-GJL-250
Промежуточный корпусEN-GJL-250
Рабочее колесоEN-GJL-200
Вал насоса1.4122
Скользящее торцевое уплотнениеAQEGG
Допустимая область применения
Стандартное исполнение для рабочего давления pмакс13 бар (до +140 В°C) бар
16 бар (до +120 В°C) бар
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+140 В°C (в зависимости от перекачиваемой среды)
Температура окружающей среды, макс.+40 В°C
Подсоединения к трубопроводу
Фланцы (по EN 1092-2)PN 16 (PN25 по запросу)
Фланец с отверстием для манометраR 1/8
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.40
Насос с макс. диаметром рабочего колеса для определения MEIBL125/275-22/4
Мотор/электроника
Встроенная полная защита мотора
Класс эффективности мотораIE4
Степень защитыIP 55
Класс изоляцииF
Создаваемые помехиEN 61800-3
ПомехозащищенностьEN 61800-3
Подключение к сети3~440 В, 50/60 Гц
3~400 В, 50/60 Гц
3~380 В, 50/60 Гц
Частота вращения N380 - 1450 об/мин
Число полюсов4
Номинальный ток (прим.) IN 3~400 В25.90 A
Макс. потребляемая мощность P116.5 кВт
Номинальная мощность электродвигателя P215 кВт
Вес
Вес, прим. m336 кг
Данные для заказа
Арт.-№2154321
ТипCronoBloc-BL-E 125/245-15/4-R1
ИзделиеWilo
