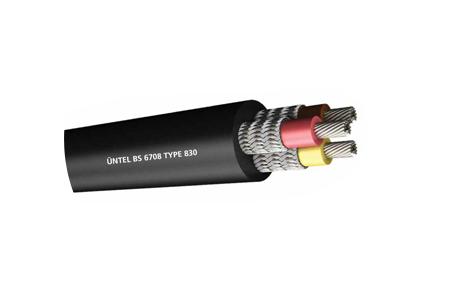

BS TYPES

Используется в качестве подводящего кабеля для питания больших машин.

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: Все жилы уложены вокруг голого медного заземляющего сердечника и находятся в контакте друг с другом.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 6350/11000 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 25 кВ

Номинальное сечение		3 × 50	3 × 70	3 × 95	3 × 120 + 16	3 × 150 + 16
Фазовые проводники
Номер и раздел	мм2	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150
Скручивание	мм	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50	756 / 0,50
Диаметр проводника	Ном. мм	10.10	11,90	13,90	15,50	17.20
Толщина изоляции	мм	7,5	7,5	7,5	7,5	7,5
Проводник земли
Номер и раздел	мм2	-	-	-	1 × 16	1 × 16
Скручивание	мм	-	-	-	126 / 0,40	126 / 0,40
Диаметр проводника	Ном. мм	-	-	-	5,50	5,50
Толщина изоляции	мм	-	-	-	обнаженный / голый	обнаженный / голый
Детали кабеля
Толщина внешней оболочки	мм	7,4	7.9	8,3	8,7	9.1
Мин. Диаметр Дабло	мм	75,0	80,6	85,9	89,9	93,3
Максимум. Диаметр кабеля	мм	83,0	86,0	91,0	96,5	103,0
Мин. Радиус изгиба	мм	830	860	910	965	1.03
Приблизительный вес кабеля	кг / км	7,6	9.15	10,7	12,4	13,6
Медный вес	кг / км	1,8	2,5	3,25	4.2	5
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	170	205	250	295	320
При 20 ° C Макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	0,393	0,277	0,210	0,164	0,132
3 Дисплей и земля (если есть) подключены параллельно	Ом / км	0,68	0,55	0,42	0,32	0,26
