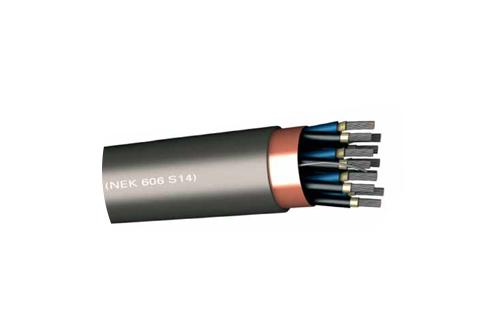

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 класс 2 (класс 5 опционально)
СЕПАРАТОР: слюдяная лента на проводнике.
ИЗОЛЯЦИЯ: безгалогенный EPR или безгалогенный HEPR.
TWIST: жилы в двоичной схеме и скрученный медный провод заземления.
ПРОВОД ЗАЗЕМЛЕНИЯ: Заземляющий провод из электролитической луженой и скрученной меди.
ЭКРАН: Экран из полиэфирной ленты с покрытием из электролитической меди (степень покрытия: 100%).
ВНЕШНЯЯ ОБОЛОЧКА: SHF2 (SHF MUD опционально)

КОНСТРУКЦИЯ : НЭК 606 S14, IEC 60092/376
ИСПЫТАНИЕ И МАТЕРИАЛ : МЭК 60092 / 350-351-359
ГОРЕНИЕ : МЭК 60332/1, МЭК 60332/3 Cat
Негорючесть : МЭК 60331
ГАЛОГЕННАЯ СУММА : МЭК 60754/1 - 2
ПЛОТНОСТЬ ДЫМА: IEC 61034 / 1-2 (DIN EN 50268 / 1-2)

РАБОЧАЯ ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. ДИАМЕТР ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 8x
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 250 В

ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	8,3	70	20
2x2x0,75	13,2	90	34
4x2x0,75	15,6	130	63
7x2x0,75	18,8	190	106
8x2x0,75	23,3	230	120
9x2x0,75	23,3	300	135
10x2x0,75	23,3	360	149
12x2x0,75	25,4	440	178
14x2x0,75	26,8	560	207
16x2x0,75	28,5	610	236
19x2x0,75	30,1	720	279
24x2x0,75	34	990	351
1x3x0,75	8,8	240	27
2x3x0,75	14,8	350	48
4x3x0,75	17,5	520	92
7x3x0,75	21,2	310	156
8x3x0,75	26,3	490	178
9x3x0,75	26,3	780	200
10x3x0,75	26,3	420	221
12x3x0,75	28,7	570	264
14x3x0,75	30,3	910	308
16x3x0,75	32,2	630	351
19x3x0,75	34	860	416
24x3x0,75	38,5	1,370	524
1x2x1,5	9,7	126	34
2x2x1,5	15,7	162	63
4x2x1,5	18,6	234	120
7x2x1,5	22,6	342	207
8x2x1,5	28,1	414	236
9x2x1,5	28,1	540	264
10x2x1,5	28,1	648	293
12x2x1,5	30,6	792	351
14x2x1,5	32,3	1,008	408
16x2x1,5	34,3	1,098	466
19x2x1,5	36,3	1,296	552
24x2x1,5	41,1	1,782	696
1x3x1,5	10,3	164	48
2x3x1,5	17,7	211	92
4x3x1,5	20,9	304	178
7x3x1,5	25,5	445	308
8x3x1,5	31,8	538	351
9x3x1,5	31,8	702	394
10x3x1,5	31,8	842	437
12x3x1,5	34,6	1,030	524
14x3x1,5	36,5	1,310	610
16x3x1,5	38,9	1,427	696
19x3x1,5	41,2	1,685	826
24x3x1,5	46,7	2317	1042
1x2x2,5	10,7	189	53
2x2x2,5	17,5	243	101
4x2x2,5	20,7	351	197
7x2x2,5	25,2	513	341
8x2x2,5	31,4	621	389
9x2x2,5	31,4	810	437
10x2x2,5	31,4	972	485
1x3x2,5	11,4	246	77
2x3x2,5	19,6	316	149
4x3x2,5	23,3	456	293
7x3x2,5	28,5	667	509
8x3x2,5	35,5	807	581
9x3x2,5	35,5	1,053	653
10x3x2,5	35,5	1,264	725
