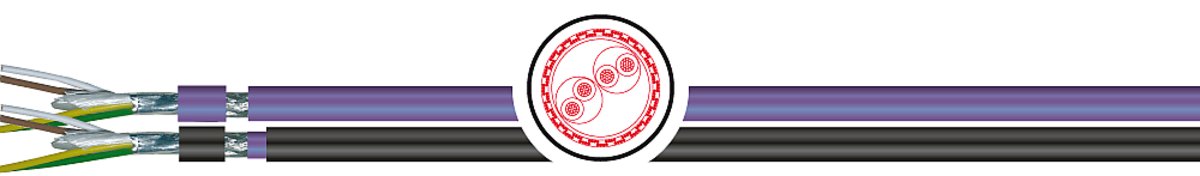

CAN BUS - ControlerAreaNetwork 120 Ω UL/CSA
Производитель —
Оценка (средняя 0)
Применение
кабель для промышленных систем CAN (ControllerAreaNetwork), в области автомати- зации производства, для стационарной установки и гибкого применения. Эта BUS-система имеет свои истоки в автомобильной отрасли, а в дальнейшем зарекомендовала себя...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — CAN BUS - ControlerAreaNetwork 120 Ω UL/CSA
Применение
кабель для промышленных систем CAN (ControllerAreaNetwork), в области автомати- зации производства, для стационарной установки и гибкого применения.
Эта BUS-система имеет свои истоки в автомобильной отрасли, а в дальнейшем зарекомендовала себя и в области техники автоматизации.
Стандарт в соответствии с техническими требованиями CAN: ISO 11898
Особенности
- в значит. степени устойчивы к жирам, охлаждающей жидкости, смазывающим в-вам
- маслостойкость: согл. DIN EN 60811-2-1 (только минерал.масла)
- стойкость к ультрафиолетовым лучам (TRAY & BURIAL)
- прямая прокладка в земле (BURIAL)
- экран обеспечивает оптимальную ЭМС совместимость
- макс скорость передачи данных: 1 Мбит/с при длине bus кабеля 40 м
- макс. длина кабельной линии bus сегмента в зависимости от сечения кабеля::
0- 40м AWG24, AWG22 / 40-300м AWG22, AWG20 /
300-600м AWG20 /600-1.000м AWG19
Характеристики кабеля CAN BUS - ControlerAreaNetwork 120 Ω UL/CSA
| Оболочка наружная | ПВХ и соответственно BURIAL: ПВХ/PE (полиэтилен) |
| Оболочка внутренняя | TRAY: ПВХ |
| Изоляция | вспененный PE/PP |
| Маркировка жил | согл DIN 47100 |
| Маркировка кабеля | |
| Маслостойкость | согл DIN EN 60811-2-1 (только минерал. масла) |
| Минимальный радиус изгиба (подвижный) | 15 x d |
| Минимальный радиус изгиба (стационарный) | 7,5 x d |
| Номинальное напряжение | 250 В (не для высокого напряжения) |
| Волновое сопротивление | 120 Ω +/- 12 Ω |
| Испытательное напряжение | 1,5 кВ |
| Ёмкость | ном. 40нФ/км |
| Нормы | UL/CSA - cULus 300B, 75°C, CMX | TRAY: cULus 300B, 75°C, CMG/PLTC-ER/SunRes/OilRes |
| Общий экран | медная луженая оплетка |
| Проводник | медный |
| Рабочая температура (подвижный) | -10 °C / +70 °C |
| Рабочая температура (стационарный) | -40 °C / +80 °C |
| Свойства изоляции | ПВХ CMX: не распространяет горение согл IEC 60332-1-2, VW-1 / TRAY: согл IEC 60332-3-24(кат.С), FT4 /PE полиэтилен не явл. негорючим. |
| Сопротивление проводника | |
| Сопротивление шлейфа | макс.175,2 Ω/км - AWG 24, макс.110,8 Ω/км - AWG 22; макс. 68,8 Ω/км - AWG 20; макс 55,0 Ω/км - AWG 19 |
| Способ скрутки | жилы скручены в пары |
| Стандарт | |
| Структура проводника | 0,22, 0,34 & 0,5мм²: 7-ми провол; 0,75mm² многопровол. согл. IEC 60228 кл. 5 |
| Цвет оболочки | фиолетовый RAL 4001 (VT) или черный (BK) |
Примечание
- RoHS-konform
- Соответствует DESINA (фиолетовый)
- Cоответствует директиве 2014/35/EU CE ("Директива о низковольтном оборудовании" ЕС)
- LABS-/отсутствие кремнийорганической резины (при производстве)
