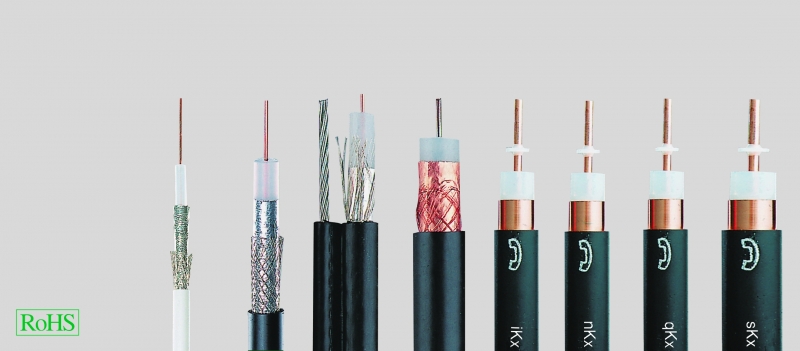

CATV-кабель
Производитель —
Оценка (средняя 5)
Указания
Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, повреждающих лакокрасочные покрытия
Кабель BK для прокладки в земле: широкополосный кабель в соответствии с FTZ 15 TV 11 (кабель...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — CATV-кабель
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, повреждающих лакокрасочные покрытия
- Кабель BK для прокладки в земле: широкополосный кабель в соответствии с FTZ 15 TV 11 (кабель связи)
-
AL=алюминий, ALPR= полиэфирная плёнка с двусторонним алюминиевым покрытиемКабель BK= широкополосный кабель связи, Cu= медь, CuR= сварная медная труба, CuW= сталь+медь, F= плёнка,G= оплётка, PE= полиэтилен, PEH= пенополиэтилен, PVC= поливинилхлорид,
| Применение | Erdkabel | Freispannkabel | Erdkabel | BK-Erdkabel | BK-Erdkabel | BK-Erdkabel | BK-Erdkabel | |
| Тип | 0,7/4,4 ALG | 1,1/7,3 ALG | 1,1/7,3 ALG-T | 1,8/11,5 FG | A-2YK2Y1 iKx 1,1/7,3 | A-2Y0K2Y1 nKx 2,2/8,8 | A-2Y0K2Y1 qKx 3,3/13,5 | A-2Y0K2Y1 sKx 4,9/19,4 |
| Артикул № | 40135 | 40139 | 40140 | 40141 | 40142 | 40143 | 40144 | 40179 |
| Структура | ||||||||
| Ø внутреннего проводника мм | 0,7 Cu, blank | 1,1 Cu, blank | 1,1 Cu, blank | 1,8 Cu, blank | 1,1 Cu, blank | 2,2 Cu, blank | 3,3 Cu, blank | 4,9 Cu, blank |
| Ø изоляции, мм | 4,4 PE | 7,3 PE | 7,3 PE | 11,5 PE | 7,3 PE | 8,8 PE-hohl | 13,5 PE-hohl | 19,4 PE-hohl |
| Внешний проводник | Polyesterfolie beidseitig m. Aluminium beschichtet | Polyesterfolie beidseitig m. Aluminium beschichtet | Polyesterfolie beidseitig m. Aluminium beschichtet | Kupfer-Band | Kupferrohr geschweißt | Kupferrohr geschweißt | Kupferrohr geschweißt | Kupferrohr geschweißt |
| Geflecht | Geflecht | Geflecht | Geflecht | - | - | - | - | |
| - | - | - | - | - | - | - | - | |
| Внешняя оболочка | PVC | PE | PE | PE | PE | PE | PE | PE |
| Цвет оболочки | weiß | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz | schwarz |
| Внешний Ø пр. мм | 6,6 | 10,5 | 2,8 | 15,0 | 11,0 | 12,5 | 17,0 | 24,4 |
| Мин. радиус изгиба пр. мм | 35 | 100 | 150 | 150 | 160 | 200 | 300 | 400 |
| Нагрузка/Несущий трос N | - | - | 5500 | - | - | - | - | - |
| Вес пр. кг / км | 44 | 98 | 177 | 218 | 142 | 183 | 347 | 500 |
| Электрические параметры | ||||||||
| Волновое сопротивление (Ом) | 75 ± 3 | 75 ± 3 | 75 ± 3 | 75 ± 3 | 75 ± 2 | 75 ± 2 | 75 ± 1 | 75 ± 1 |
| Емкость pF/m | 67 | 67 | 67 | 67 | 65 | 51 | 51 | 50 |
| Коэффициент укорочения v/c | 0,66 | 0,66 | 0,66 | 0,66 | 0,66 | 0,88 | 0,88 | 0,89 |
| Затухание при 20°C (dB/100m) | ||||||||
| 100 MHz | 9 | 5,2 | 5,2 | 3,5 | 5,4 | 2,8 | 1,9 | 1,3 |
| 200 MHz | 12 | 7,3 | 7,3 | 5,2 | 7,9 | 4 | 2,7 | 1,9 |
| 500 MHz | 21,2 | 12,6 | 12,6 | 9 | 12,9 | 6,6 | 4,4 | 3,1 |
| 800 MHz | 27,5 | 16,8 | 16,8 | 12 | 17,3 | 8,4 | 5,7 | 4,1 |
| 950 MHz | 30,5 | 18,8 | 18,8 | 13 | 18,9 | 9,3 | 6,3 | 4,4 |
| 1350 MHz | 37 | 23 | 23 | - | - | - | - | - |
| 1750 MHz | 43 | 27,7 | 27,7 | - | - | - | - | - |
| 2050 MHz | 47,5 | 30,2 | 30,2 | - | - | - | - | - |
| Мин. обратные потери (дБ) между | ||||||||
| 30 и 300 MHz | 30 | 32 | 32 | 30 | 26 | 26 | 28 | 28 |
| 300 и 600 MHz | 30 | 32 | 32 | 30 | 23 | 23 | 25 | 25 |
| 600 и 960 MHz | 25 | 30 | 30 | 28 | 21 | 21 | 23 | 23 |
| 960 и 1750 MHz | 23 | 27 | 27 | 25 | - | - | - | - |
| Сопротивление постоянного тока при 20°C | ||||||||
| Внутренний проводник макс. Ohm/km | 47 | 18,5 | 18,5 | 7,3 | 22 | 5,6 | 2,5 | 1 |
| Внешний проводник макс. Ohm/km | 23 | 11 | 11 | 6,5 | 3,1 | 3 | 2 | 1 |
| Степень экранирования (dB) | ||||||||
| 50 и 100 MHz ≥ | 75 | 80 | 80 | 80 | 110 | 110 | 110 | 110 |
| 100 и 500 MHz ≥ | 75 | 85 | 85 | 85 | 110 | 110 | 110 | 110 |
| 500 и 1000 MHz ≥ | 75 | 85 | 85 | 85 | 110 | 110 | 110 | 110 |
| 1000 и 2050 MHz ≥ | 75 | 78 | 78 | 80 | 110 | 110 | 110 | 110 |
| Утверж. почтовое отделение | G670009A | G670011A | G622015B | G622010B | - | - | - | - |
