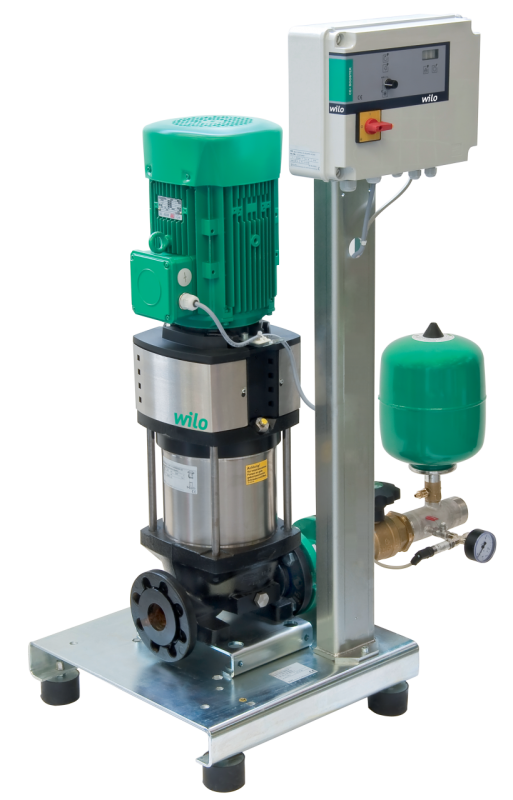

CO-1 Helix V 616/CE+
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Схема подключения x0: подключение к сети x1: электропитание, насосы x2: подключение WSK x3: беспотенциальные контакты (сигнализация); 1–2 – SSM (обобщенная сигнализация неисправности); 3–4 –...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — CO-1 Helix V 616/CE+

Технический паспорт

Характеристики

Схема подключения

x0: подключение к сети x1: электропитание, насосы x2: подключение WSK x3: беспотенциальные контакты (сигнализация); 1–2 – SSM (обобщенная сигнализация неисправности); 3–4 – EBM (раздельная сигнализация рабочего состояния) x4: разъемы для датчиков: 1–2 – TLS (защита от сухого хода); 3 – датчик (+); 4, датчик (In); 5–6 – внешнее включение/выключение

Допустимая перекачиваемая среда (другие среды по запросу)
Чистая вода без осаждающихся веществ
Бытовая, холодная, охлаждающая, дождевая вода
питьевая вода;
Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*)
Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax16 бар
Входное давление pмакс.6 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSRp 1Вј
Номинальные внутренние диаметры трубы с напорной стороны RPDR 1Вј
Число секций16
Количество резервных насосов0
Кол. рабочих насосов1
Мотор
Класс изоляцииF
Степень защитыIP 55
Подключение к сети3~230/400 V, 50 Hz
Номинальная мощность электродвигателя P24.00 кВт
Потребляемая мощность P14.66 кВт
Номинальный ток 3~230 В, 50 Гц IN13.50 A
Номинальный ток 3~400 В, 50 Гц IN7.80 A
КПД электродвигателя ηm 50% 84,3 %
КПД электродвигателя ηm 75% 85,7 %
КПД электродвигателя ηm 100% 85,8 %
Частота вращения n2900 об/мин
Материалы
Секции1.4301 [AISI304]
Напорный кожух1.4301
ПодшипникиГрафит типа B
Скользящее торцевое уплотнениеКерамика
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSRp 1Вј
Номинальные внутренние диаметры трубы с напорной стороны RPDR 1Вј
Исполнение (только для установок пожаротушения) *
согласно DIN 1988 (EN 806)
Данные для заказа
ИзделиеWilo
ТипCO-1 Helix V 616/CE+
Арт.-№2535309
Вес, прим. m97 кг

Размеры и габаритные чертежи

Размеры H

1220 мм

Размеры H1

175 мм

Размеры H3

125 мм

Размеры HP

1402 мм

Размеры L

500 мм

Размеры L3

250 мм

Размеры P

500 мм

Размеры P1

470 мм

Размеры P3

500 мм

Номинальные внутренние диаметры трубы с напорной стороны RPD

R 1Вј

Номинальные внутренние диаметры трубы на стороне всасывания RPS

Rp 1Вј

Вес, прим. m

97 кг

Характеристики

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипCO-1 Helix V 616/CE+
Арт.-№2535309
Номер EAN4048482196640
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg97
Длина (нетто) mm650
Ширина (нетто) mm500
Высота (нетто) mm1402
Вес (брутто) kg122
Длина (брутто) mm1200
Ширина (брутто) mm800
Высота (брутто) mm1572
Вид упаковкиЕвроподдон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Компактная установка повышения давления для прямого или опосредованного подсоединения. Состоит из нормальновсасывающего вертикального высоконапорного центробежного насоса из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах (в пределах действия стандартов DIN 1988 и DIN EN 806 для этого следует предусмотреть установки с резервным насосом) и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

  • Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями IEC IE2, при мощности 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
  • Уплотнение вала посредством не зависящего от направления вращения скользящего торцового уплотнения в картриджном исполнении для простого технического обслуживания
  • Простой дизайн соединительного элемента обеспечивает прямой доступ к скользящему торцовому уплотнению
  • Сменная муфта для замены скользящего торцового уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
  • Гидравлическая часть всей установки с улучшенными показателями по потере давления
  • Детали, контактирующие с водой, не подвержены коррозии
  • Полностью электронный регулятор Economy (CE+) с микропроцессором и светодиодами для индикации состояния установки, аналоговыми и цифровыми вводами и выводами
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

  • Высоконапорный центробежный насос из нержавеющей стали серии Helix V
  • Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
  • Датчик давления (4 – 20 мА), напорная сторона
  • Манометр, напорная сторона
  • Автоматическая система управления насосом посредством полностью электронного

регулятора Economy (СЕ+) в корпусе из поликарбоната светло-серого цвета (прямой пуск) или в корпусе из листовой стали (пуск по схеме переключения со звезды на треугольник), покрытой структурным лаком RAL 7035, класс защиты IP 54; состоит из внутреннего источника управляющего напряжения, микропроцессора, аналоговых и цифровых вводов и выводов

Управление/индикация

  • Полностью электронный регулятор Economy (CE+), состоящий из внутреннего источника управляющего напряжения, с микропроцессором и светодиодами для индикации состояния установки, аналоговыми и цифровыми вводами и выводами
  • Настройка эксплуатационных параметров посредством потенциометра
  • Настройка режима работы насоса и квитирование сообщений о неисправности посредством выключателя H-0-A (ручной-0-автоматика)
  • Светодиодный дисплей (3х7 сегментов, буквенно-цифровой) для индикации заданного значения давления, параметров регулятора и сообщений об ошибках
  • Светодиоды для индикации состояния установки (напряжение сети/работа/неисправность/отсутствие воды)
  • Запираемый на ключ главный выключатель

Регулирование

  • Полностью автоматическое управление насосом с фиксированной частотой вращения посредством сравнения заданных и фактических значений
  • Сигнал датчика 4 – 20 мА (с контролем целостности кабеля) для фактических значений регулируемых величин
  • Возможность свободного выбора режима работы насоса (ручной, выкл., автоматический)
  • Автоматический тестовый режим насоса (функция кратковременного включения насоса):
    • активируется посредством DIP-переключателя
    • Промежуток времени между двумя тестовыми режимами составляет шесть часов
  • Отключение при нулевой нагрузке в зависимости от значения давления или по времени
  • Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя, автоматический сброс), «0» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)

Контроль

  • Контроль целостности кабеля на участке датчика
  • Контроль выпадения фазы
  • Система контроля тока электродвигателя посредством преобразователя в приборах с прямым пуском
  • В устройствах с прямым пуском защита кабелей питания насоса посредством линейного автомата защиты, в устройствах с пуском по схеме переключения со звезды на треугольник — с помощью плавких предохранителей и комбинации контактора с защитным реле электродвигателя
  • Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
  • Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
  • Вход для подключения защитного контакта обмотки (WSK) или обобщенной сигнализации неисправности (SSM) насоса в установках с пуском по схеме переключения со звезды на треугольник
  • Контроль разрыва трубопровода

Интерфейсы

  • Сухой контакт для обобщенной сигнализации неисправности (SSM)
  • Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки (функция активируется посредством DIP-переключателя)

Рекомендуемые принадлежности (заказываются отдельно)

  • Опциональный комплект WMS для защиты от сухого хода
  • Гибкие соединительные трубопроводы или компенсаторы
  • Приемный резервуар в качестве разделителя систем
  • Мембранный напорный резервуар

Применимые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
  • ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Допустимая перекачиваемая среда (другие среды по запросу)
Чистая вода без осаждающихся веществ
Бытовая, холодная, охлаждающая, дождевая вода
питьевая вода;
Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*)
Мощность
Частота вращения n2900 об/мин
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Стандартное исполнение для рабочего давления pмакс16 бар
Входное давление pмакс.6 бар
Ступени давления переключения pмакс.6/10/16 бар
Номинальный внутренний диаметр для подсоединения, с напорной стороныR 1Вј - DN 80
Номинальный внутренний диаметр для подсоединения, на стороне всасыванияRp 1 - DN 80
Число секций16
Количество резервных насосов0
Кол. рабочих насосов1
Мотор
Подключение к сети3~230/400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P24.00 кВт
Номинальный ток 3~230 В, 50 Гц IN13.50 A
Номинальный ток 3~400 В, 50 Гц IN7.80 A
КПД электродвигателя ηm 50% 84,3 %
КПД электродвигателя ηm 75% 85,7 %
КПД электродвигателя ηm 100% 85,8 %
Материалы
Секции1.4301 [AISI304]
Напорный кожух1.4301
ПодшипникиГрафит типа B
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSRp 1Вј
Номинальные внутренние диаметры трубы с напорной стороны RPDR 1Вј
Исполнение (только для установок пожаротушения) *
согласно DIN 1988 (EN 806)
Данные для заказа
Вес, прим. m97 кг
ТипCO-1 Helix V 616/CE+
Арт.-№2535309

Купить CO-1 Helix V 616/CE+ в регионе Ярославль.
