Wilo-Economy CO-MHI.../ER

Технический паспорт

Характеристики

- - - -  включая резервный насос

Электроподключение

Размеры и габаритные чертежи

Количество резервных насосов

Кол. рабочих насосов

Размеры H

Размеры H1

Размеры H2

Размеры H3

Размеры L

Размеры L1

Размеры LS

Размеры P

Размеры P1

Размеры P3

Размеры P4

Номинальные внутренние диаметры трубы с напорной стороны RPD

Номинальные внутренние диаметры трубы на стороне всасывания RPS

Размеры X

Вес, прим. m

Характеристики

Характеристики

- - - -  включая резервный насос

Данные для заказа

Описание изделия

Полный текст

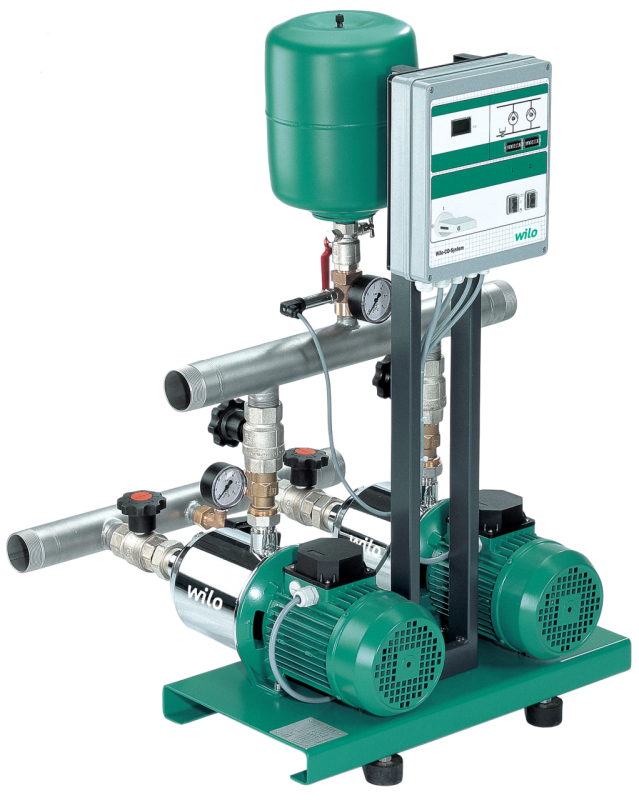

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных горизонтальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

• Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
• Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
• Насосы серии MHI в сочетании со стандартными электродвигателями класса IE2 IEC (мощность от 0,74 кВт)
• Не зависящее от направления вращения скользящее торцовое уплотнение насосов
• Детали, контактирующие с водой, не подвержены коррозии
• Полностью электронный регулятор Economy (ER2/ER3-4) с регулирующей электроникой, светодиодами для индикации состояния установки, аналоговыми и цифровыми вводами и выводами
• Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

• Высоконапорные центробежные насосы из нержавеющей стали серии MHI
• Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
• Датчик давления (4 – 20 мА), напорная сторона
• Манометр, напорная сторона
• Автоматическая система управления насосом посредством полностью электронного

регулятора Economy (ER) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, регулирующей электроники, аналогических и цифровых вводов и выводов

Управление/индикация

• Полностью электронный регулятор Economy (ER2/ER3-4), состоящий из внутреннего источника питания, регулирующей электроники, аналоговых и цифровых вводов и выводов
• Настройка эксплуатационных параметров посредством потенциометра, крючкового переключателя и поворотного переключателя
• Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды)
• Настройка режима работы насоса с помощью переключателя H-0-A
• Главный выключатель

Регулирование

• Полностью автоматическое управление 2 – 4 насосами с фиксированной частотой вращения посредством сравнения заданных и фактических значений
• Сигнал датчика 4 – 20 мА (с контролем целостности кабеля) для фактических значений регулируемых величин
• Автоматическое, зависимое от нагрузки подсоединение насоса(-ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
• Выключение главного насоса с оптимизацией скачков давления благодаря свободно регулируемому второму уровню давления после деблокировки элемента времени задержки выключения (1–180 с).
• Автоматическая настраиваемая смена работы насосов с оптимизацией времени работы:
  • каждый раз при запросе после простоя установки происходит переключение главного насоса без учета рабочих часов
  • смена работы насосов в зависимости от рабочих часов, циклическая смена главного насоса по истечении 6 рабочих часов
• Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
• Автоматический тестовый режим насоса (функция кратковременного включения насоса):
  • Возможность активирования
  • Промежуток времени между двумя тестовыми режимами (ок. 10 с) десять секунд
• Отключение при нулевой нагрузке в зависимости от значения давления или по времени
• Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насосов и ручной режим при неисправности регулятора, «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя посредством защитного контакта обмотки), «0» (насос отключен, включение посредством системы управления невозможно) и «Авто» (насос деблокирован для автоматического режима посредством системы управления), квитирование сообщений об ошибках в положении «0»

Контроль

• Встроенная система контроля подачи питания на электродвигатель с преобразователем или
• внешняя защита электродвигателя посредством термодатчика (PTC) или защитного контакта обмотки (WSK)
• Защита сетевых кабелей питания насоса посредством плавких предохранителей насоса
• Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
• Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
• Опциональная защита от сухого хода посредством электродов и реле уровня
• Автоматическое переключение рабочего насоса на резервный насос при неисправности
• Предварительный выбор действий в случае неисправности датчика

Интерфейсы

• Беспотенциальный контакт (24 В/пост. тока, 1 A) для обобщенной сигнализации неисправности.
• Ввод для контакта защиты от сухого хода
• Опция: Беспотенциальные контакты (24 В/пост. тока, 1 A) для раздельной сигнализации рабочего состояния и неисправности

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

• Защита от сухого хода SK 277, реле уровня SR-NW
• Счетчик часов работы для каждого насоса, сигнализация рабочего состояния
• Манометрический выключатель, цифровая индикация давления

Рекомендуемые принадлежности (заказываются отдельно)

• Опциональный комплект WMS для защиты от сухого хода
• Гибкие соединительные трубопроводы или компенсаторы
• Приемный резервуар в качестве разделителя систем
• Мембранный напорный резервуар
• Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Применимые стандарты

• Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
• Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
• EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
• Электрическое оснащение машин EN 60204-1
• EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
• Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
• ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
• ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
