Wilo-Comfort CO-/COR-Helix V.../CC

Технический паспорт

Характеристики

- - - -  включая резервный насос

Габаритный чертеж

Приведены примеры установок. Позиция распределительной коробки зависит от высоты насоса.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Размеры и габаритные чертежи

Габаритный чертеж

Приведены примеры установок. Позиция распределительной коробки зависит от высоты насоса.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Номинальные внутренние диаметры трубы с напорной стороны RPD

Номинальные внутренние диаметры трубы на стороне всасывания RPS

Размеры H

Размеры H1

Размеры H3

Размеры HP

Размеры HS

Размеры L

Размеры L1

Размеры LS

Размеры P

Размеры P1

Размеры P3

Размеры X

Характеристики

Характеристики

- - - -  включая резервный насос

Схема подключения

Схема подключения

Система CC, прямой пуск

x0: Электроподключение к сети

x1: электропитание насосов; 1–3 – насос 1; 4–6 – насос 2

x2: подключение WSK/PTC: 1–2 – насос 1; 3–4 – насос 2; и т. д.

x3: беспотенциальные контакты: 1–3 – SBM (обобщенная сигнализация рабочего состояния); 4–6 – SSM (обобщенная сигнализация неисправности)

x4: разъемы для датчиков: 1–2 – внешнее включение/выключение; 3–4 – защита от сухого хода; 5 – датчик (+); 6 – датчик входа (In); 7 – GND; 8 – аналоговый вход (+); 9 – аналоговый вход (In); 10–11 – заданное значение 2; 12–13 – заданное значение 3

x5: аналоговые выходы: 1–2 – факт. давление (0...10 В); 3–4 – фактическая частота (0...10 В)

Данные для заказа

Описание изделия

Полный текст

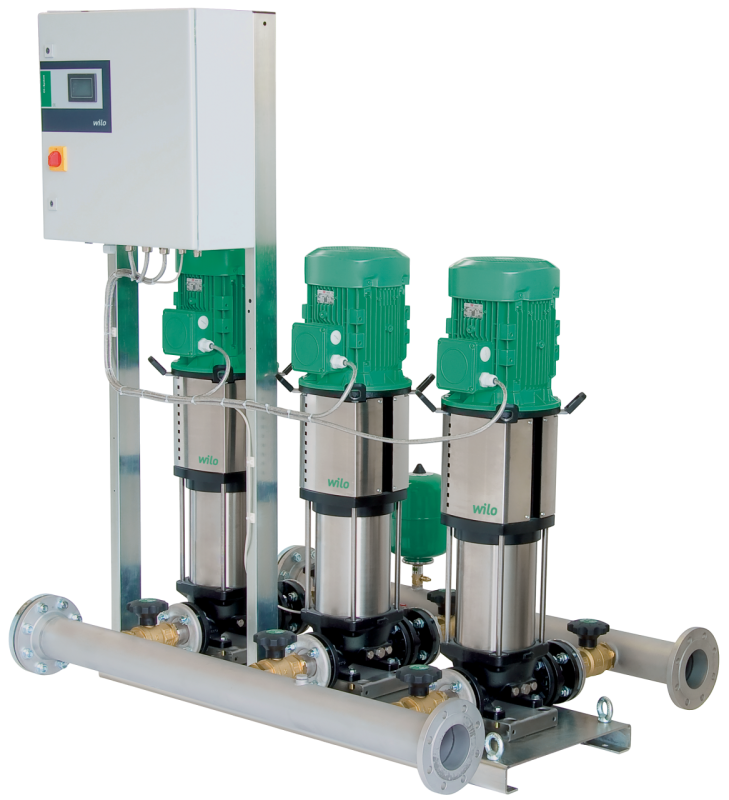

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

• Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
• Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
• Высокоэффективная гидравлика насоса серии Helix V в сочетании со стандартными электродвигателями IEC IE2, при мощности 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
• Уплотнение вала посредством не зависящего от направления вращения скользящего торцового уплотнения в картриджном исполнении для простого технического обслуживания
• Простой дизайн соединительного элемента обеспечивает прямой доступ к скользящему торцовому уплотнению
• Сменная муфта для замены скользящего торцового уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
• Гидравлическая часть всей установки с улучшенными показателями по потере давления
• Детали, контактирующие с водой, не подвержены коррозии
• Удобный в эксплуатации прибор управления/регулирования CC, с расширенными функциями, микропроцессорной системой управления с программируемой памятью и графическим сенсорным дисплеем
• Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

• Высоконапорные центробежные насосы из нержавеющей стали серии Helix V
• Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
• Датчик давления (4 – 20 мА), напорная сторона
• Манометр, напорная сторона
• Автоматическая система управления насосом посредством полностью электронного

контроллера Comfort (CC) в корпусе из листовой стали структуры RAL 7035, класс защиты IP 54, состоящем из внутреннего источника питания, ЦП, аналоговых и цифровых модулей ввода и вывода.

Управление/индикация

• Работающий в графическом режиме сенсорный дисплей с 3-цветной фоновой подсветкой для передачи сигналов о рабочем состоянии/неисправности/квитировании неисправности, а также управления через символьно-текстовое меню на шести языках (доступен выбор из 27 языков с европейскими и азиатскими символами)
• Управление в режиме меню с текстом и отображением символов
• Три уровня пользователей, индикация и возможность установки языка меню, паролей, эксплуатационных параметров, параметров регулировки
• Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
• В стандарте настраиваются три заданных значения, заданные значения 2 и 3 активируются контактом или по времени, внешнее указание заданных значений посредством сигнала 0/4 – 20 мА
• Индикация состояния насоса и фактических значений давления
• Запираемый на ключ главный выключатель
• Возможен выбор режима с/без резервного насоса
• Счетчик часов работы каждого насоса
• Счетчик рабочих часов всей системы
• Счетчик коммутационных операций каждого насоса
• Счетчик коммутационных операций всей системы
• Регистрирование последних 35 неисправностей с присвоением временной метки часами реального времени

Регулирование

• Полностью автоматические управление 1 – 6 нерегулируемыми насосами посредством сравнения заданных и фактических значений
• Суточный таймер, например для 2-го или 3-го заданного значения Заданное значение
• Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
• Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
• Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
• Автоматическая настраиваемая смена работы насосов
• Переключение насосов для оптимизации времени работы каждого насоса по часам работы
  • Альтернатива: цикличное переключение насосов по истечении заданного времени без учета рабочих часов
  • Альтернатива по импульсу: каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
  • Альтернативно с предварительным выбором насоса: возможно присвоение одному насосу постоянного статуса главного насоса; все насосы пиковой нагрузки переключаются с оптимизацией по времени работы.
• Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)
  • Возможность активации/дезактивации
  • Возможность свободного выбора периода времени между двумя тестовыми режимами
• Возможность свободного программирования времени блокировки

Контроль

• Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
• Контроль целостности кабеля на участке датчика
• Защитный выключатель электродвигателя/комбинация реле (термореле защиты электродвигателя от 5,5 кВт)
• Автоматическое переключение рабочего насоса на резервный насос при неисправности
• Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
• Контроль максимальных и минимальных значений системы с задаваемым переключением по времени.
• Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
• Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
• Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя

Интерфейсы

• Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
• Возможность переключения логики между SBM и SSM
• Контакты для внешнего переключения установки ВКЛ./ВЫКЛ. и защиты от сухого хода
• Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки
• Входы для подсоединения защитного контакта обмотки (WSK)

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

• Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
• Реле коммутационное для PTC защиты электродвигателя
• Раздельная сигнализация рабочего состояния и неисправностей
• Управляющий модуль DDC (внешняя смена насосов, внешний тестовый режим насоса, внешнее квитирование, внешнее подключение/отключение насосов пиковой нагрузки)
• Буферный сетевой блок питания
• Избыточный датчик
• Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

• Опциональный комплект WMS для защиты от сухого хода
• Гибкие соединительные трубопроводы или компенсаторы
• Приемный резервуар в качестве разделителя систем
• Мембранный напорный резервуар
• Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Система шин (опционально)

• BACnet, ProfiBus, шина LON, шина CAN, Modbus RTU, веб-сервер (Ethernet), GSM-модем
• Возможна передача данных через GPRS-модем

Дополнительная информация по запросу

Применимые стандарты

• Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
• Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
• EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
• Электрическое оснащение машин EN 60204-1
• EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
• Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
• ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
• ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
