COR-1 MHIE 403-GE
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Приведены примеры установок. Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода, главный выключатель Поверхность для установки: ровная и горизонтальная...
Запросить консультацию
Заказать продукцию

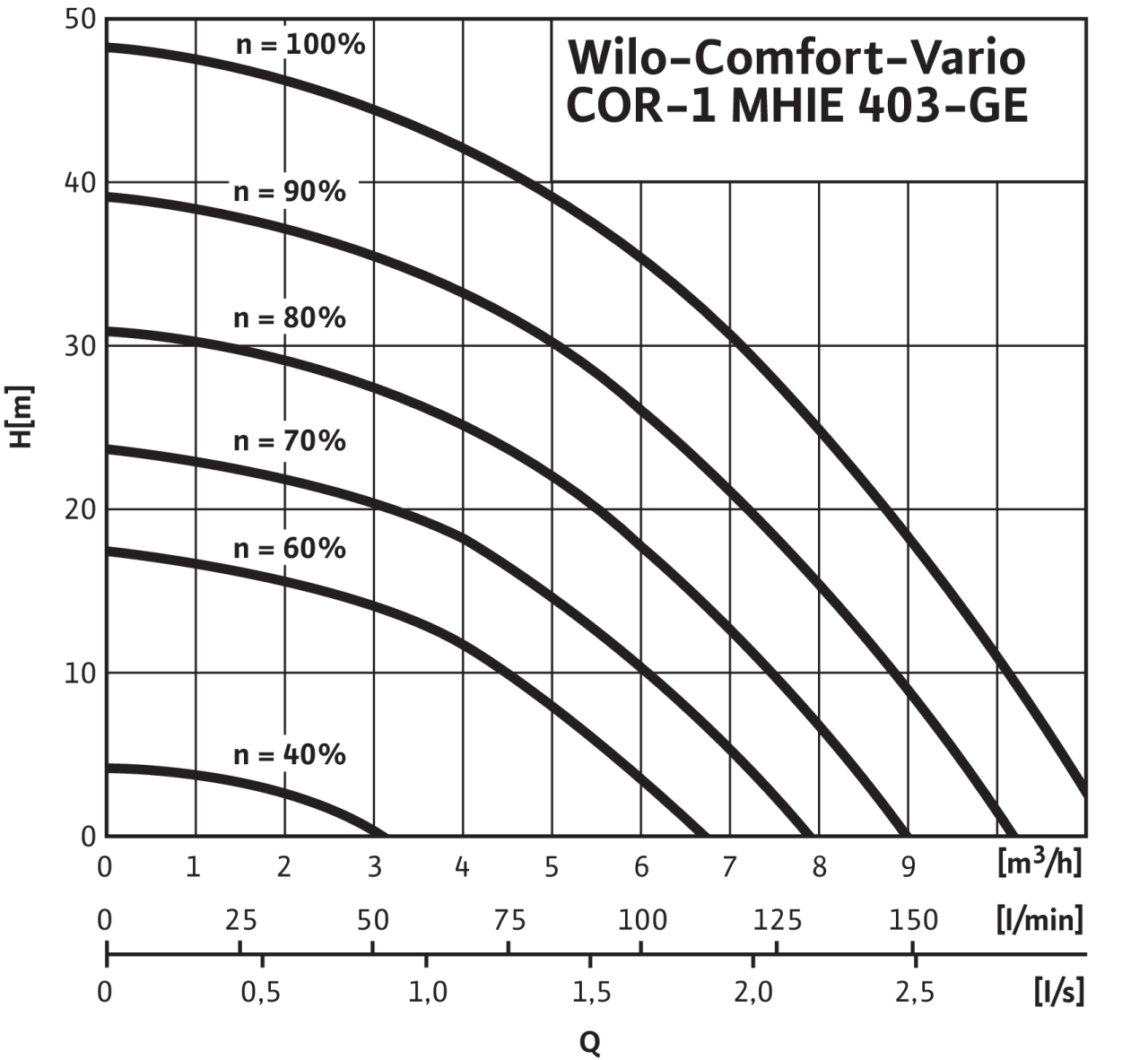

Характеристики
Характеристики — COR-1 MHIE 403-GE
Технический паспорт
Характеристики
Габаритный чертеж
Приведены примеры установок.
Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода, главный выключатель
Поверхность для установки: ровная и горизонтальная
Место установки: сухое, хорошо проветриваемое и защищенное от замерзания
Схема подключения
3~400 В
Опциональный главный выключатель, манометрический выключатель в качестве опции для отключения при прекращении подачи воды (выключает насос посредством внешнего входа/выхода)
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Чистая вода без осаждающихся веществ | • |
| Бытовая, холодная, охлаждающая, дождевая вода | • |
| питьевая вода; | • |
| Мощность | |
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 16 бар |
| Входное давление pмакс. | 6 бар |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | Rp 1Вј |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | Rp 1Вј |
| Количество резервных насосов | 0 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Степень защиты | IP 54 |
| Подключение к сети | 3~400 В, 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 1.10 кВт |
| Потребляемая мощность P1 | 1.40 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 3.30 A |
| Nominal current 3~380 V, 60 Hz I | 3.40 A |
| Nominal current 3~440 V, 60 Hz I | 3.20 A |
| КПД электродвигателя ηm 50% | 79,0 % |
| КПД электродвигателя ηm 75% | 82,0 % |
| КПД электродвигателя ηm 100% | 82,5 % |
| Частота вращения n | 1160 - 3500 об/мин |
| Материалы | |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Рабочее колесо | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | BQ1E3GG |
| Подключения | |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | Rp 1Вј |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | Rp 1Вј |
| Исполнение (только для установок пожаротушения) * | |
| согласно DIN 1988 (EN 806) | |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | COR-1 MHIE 403-GE |
| Арт.-№ | 2523127 |
| Вес, прим. m | 35.5 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Приведены примеры установок.
Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода, главный выключатель
Поверхность для установки: ровная и горизонтальная
Место установки: сухое, хорошо проветриваемое и защищенное от замерзания
Размеры H
895 ммРазмеры H1
180 ммРазмеры H2
325 ммРазмеры H3
90 ммРазмеры L
600 ммРазмеры L3
326 ммРазмеры P
375 ммРазмеры P1
110 ммРазмеры P3
300 ммНоминальные внутренние диаметры трубы с напорной стороны RPD
Rp 1ВјНоминальные внутренние диаметры трубы на стороне всасывания RPS
Rp 1ВјВес, прим. m
36 кгХарактеристики
Характеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | COR-1 MHIE 403-GE |
| Арт.-№ | 2523127 |
| Номер EAN | 4016322769477 |
| Цвет | Зеленый/черный/серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 35.5 |
| Длина (нетто) mm | 600 |
| Ширина (нетто) mm | 375 |
| Высота (нетто) mm | 865 |
| Вес (брутто) kg | 60 |
| Длина (брутто) mm | 1200 |
| Ширина (брутто) mm | 800 |
| Высота (брутто) mm | 1070 |
| Вид упаковки | Европоддон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст

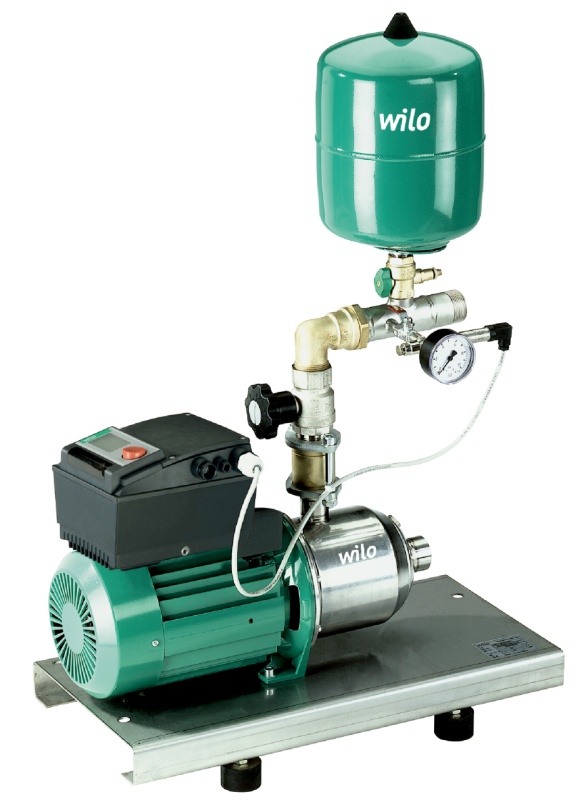

Установка для водоснабжения в качестве компактной установки для повышения давления или в качестве средства водоснабжения для подключения к приемному резервуару/водопроводной сети. Состоит из нормальновсасывающего горизонтального многоступенчатого высоконапорного центробежного насоса из нержавеющей стали серии MHIE. Уплотнение вала посредством не зависящего от направления вращения скользящего торцового уплотнения. Электродвигатель IE2 со встроенным частотным преобразователем с воздушным охлаждением и плавной регулировкой частоты вращения от 24 Гц до макс. 60 Гц.
Установлена на оцинкованной фундаментной раме с регулируемой по высоте вибропоглощающей опорой; мембранный напорный бак (емкостью 8 л) с проточным оборудованием, соответствующим стандарту DIN 4807, встроенным обратным клапаном, датчиком давления (4–20 мА) и манометром для автоматического регулирования установки с функцией p = постоянное.
Бесступенчатая установка заданного значения напора одной кнопкой на частотном преобразователе. Автоматическое определение нулевой подачи и отключение насоса. Встроенное реле электродвигателя с электронным контролем тока. Жидкокристаллический экран для индикации состояния и фактического давления, управление одной кнопкой для установки параметров уровня давления и указания всех заданных значений; беспотенциальные контакты для обобщенной сигнализации неисправности и рабочего состояния.
Готова к подключению и оснащена приводным шаровым затвором с напорной стороны.
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Чистая вода без осаждающихся веществ | • |
| Бытовая, холодная, охлаждающая, дождевая вода | • |
| питьевая вода; | • |
| Мощность | |
| Макс. расход Qmax | 33 м3/ч |
| Макс. напор Hmax | 96 M |
| Частота вращения n | 1160 - 3500 об/мин |
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Стандартное исполнение для рабочего давления pмакс | 10 бар |
| Входное давление pмакс. | 6 бар |
| Номинальный внутренний диаметр для подсоединения, с напорной стороны | R 1Вј - R 2ВЅ |
| Номинальный внутренний диаметр для подсоединения, на стороне всасывания | Rp 1 - Rp 2 |
| Количество резервных насосов | 0 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 3~400 В, 50/60 Гц |
| Допустимый перепад напряжения | 400/50:+/-10%_380/60:+/-10%_440/60:+/-6% % |
| Степень защиты | IP 54 |
| Номинальная мощность электродвигателя P2 | 1.10 кВт |
| Номинальный ток 3~400 В, 50 Гц IN | 3.30 A |
| Nominal current 3~380 V, 60 Hz I | 3.40 A |
| Nominal current 3~440 V, 60 Hz I | 3.20 A |
| КПД электродвигателя ηm 50% | 79,0 % |
| КПД электродвигателя ηm 75% | 82,0 % |
| КПД электродвигателя ηm 100% | 82,5 % |
| Материалы | |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Рабочее колесо | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | BQ1E3GG |
| Подключения | |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | Rp 1Вј |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | Rp 1Вј |
| Исполнение (только для установок пожаротушения) * | |
| согласно DIN 1988 (EN 806) | |
| Данные для заказа | |
| Вес, прим. m | 36 кг |
| Тип | COR-1 MHIE 403-GE |
| Арт.-№ | 2523127 |
