Кабели для кранов и подъемных механизмов

Техническое описание кабеля:

Тип CORDAFLEX (SMK)
Обозначение (N)SHTOEUJ/O

Стандарты DIN VDE 0250, Часть 814; VDEReg.Nr.7519, ГОСТ Р

Применение Гибкий барабанный кабель для очень высоких механических нагрузок.

Также для применений, отвечающих стандартам DIN VDE 0168 и 0118:открытые и подземные горные работы.

Электрические характеристики:

Номинальное напряжение Uo / U = 0.6/1 кВ

Макс. допустимое рабочее напряжение AC Uo / U = 0.7/1.2 кВ

Макс. допустимое рабочее напряжение DC Uo / U = 0.9/1.8 кВ

Тестовое напряжение AC

 Рабочиежилы 3.5 кВ в теч. 5 мин
 Контрольные жилы 3.5 кВ в теч. 5 мин

Токовая нагрузка В соответствии с DIN VDE 0298, Часть 4

Совместимость с протоколами передачи данных

Применяя специальные элементы: ASIBus, Profibus, CANBus, Industrial Ethernet

Другое решение: встроенное оптическое волокно для передачи всех протоколовЭМС (электромагнитнаясовместимость)

Обеспечена посредством специальной конструкции кабеля

Температурные характеристики:

Температура окружающейсреды

 Подвижное применение 35°C до + 80 °C
 Стационарная прокладка 50°C до + 80 °C
 Макс. допустимая рабочая температура на проводнике 90 °C
 Допустимая температура проводника при КЗ 250 °C

Механические характеристики:

Растягивающее усилие До 30 Н/мм²
Допустимое скручивание +/50°/м
Минимальный радиус изгиба В соответствии с DIN VDE 0298, Часть 3
Минимальный размер изгиба в форме S 20 x D
Скорость перемещения Портал (намотка на барабан)Без ограничений. При скоростях свыше 240 м/мин рекомендуетсяпроконсультироваться у производителя.
Троллей (в подвесномсостоянии)До 240 м/мин
Дополнительные испытания Знакопеременные изгибы, изгибание на валках, напряжение кручени

Химические характеристики:

Маслостойкость В соответствии с DIN VDE 0473, Часть 81121,Параграф 10
Климатическая стойкость Неограниченное применение внутри и снаружи помещений, стойкость квоздействию озона, ультрафиолета и влаги
Стойкость к воде Специфицируется и проверена в долговременных испытаниях

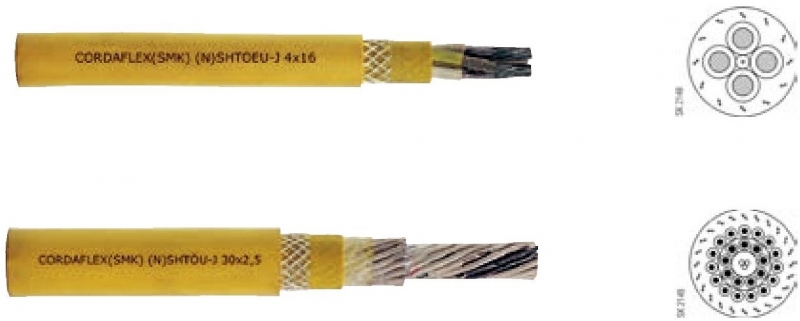

Устройство кабеля:

Тип CORDAFLEX (SMK)
Проводник Электролитич. медь, луженая, сверхтонкой скрутки, класс гибкости FS

Изоляция PROTOLON MS
Специальная смесь на базе высококачеств. этиленпропиленового каучука (> 3GI3); С улучшенными электрич. и механич. характеристиками

Экран индивидуально экранированных жил и экранированных витых пар

Экран оплеткой из луженой медной проволоки.

Передаточный импеданс оптимизирован на 30 МГц.
Покрытие поверхности:
как мин 60% для экранированных жил
как мин 80% для экранированных пар

Маркировка жил Лучшая маркировка благодаря светлой окраске изоляции с напечатанным на ней номером для питающих и контрольных кабелей, желтозеленый защитный проводник

Расположение жил Жилы скручены вместе, макс в 3 слоя
Система оболочки PROTOFIRM специальный: Внутренняя оболочкавысококачественная специальная смесь основанная на полихлоропрене, цвет: желтый
Оплетка антикручения

Усиленная оплетка из полиэфирных нитей, завулканизированная в прослойке между оболочками.
Обеспечивает системе оболочки высокую прочность. PROTOFIRMспециальный: Внешняя оболочка

Благодаря применению такой структуры была получена система оболочки с уникальной комбинацией гибкости и прочности.
Специальная резиновая смесь основанная на полихлоропрене стойкая к стиранию и разрыву, цвет: желтый.

Маркировка CORDAFLEX (SMK) (N)SHTOEU J/O (количество жил)x (сечение)
