Кабели для кранов и подъемных механизмов

Техническое описание кабеля:

Тип CORDAFLEX (SMK)V
Обозначение (N)SHTOEUJ/O
Стандарты DIN VDE 0250, Часть 814; ГОСТ Р
Применение Гибкий барабанный кабель для особо высоких механических нагрузок и вертикальной намотки (применение на спредере)

Электрические характеристики:

Номинальное напряжение Uo/U = 0.6/1 кВ
Макс. допустимое рабочее напряжение AC Uo/U = 0.7/1.2 кВ
Макс. допустимое рабочее напряжение DC Uo/U = 0.9/1.8 кВ
Тестовое напряжение AC 3.5 кВ в теч. 5 мин
Токовая нагрузка В соответствии с DIN VDE 0298, Часть 4
Совместимость с протоколами передачи данных
Применяя специальные элементы: ASIBus, Profibus, CANBus, Industrial,Ethernet
Другое решение: встроенное оптическое волокно для передачи любых протоколов

Температурные характеристики:

Температура окружающей среды
 Подвижное применение 35°C до +80°C
 Стационарная прокладка 50°C до +80°C
 Макс. допустимая рабочая температура на проводнике 90°C
 Допустимая температура проводника при КЗ 200°C

Механические характеристики:

Растягивающее усилие Увеличенное растягивающее усилие благодаря использованию в конструкции дополнительного несущего элемента (см рисунок)
Допустимое скручивание +/50°/м
Минимальный радиус изгиба В соответствии с DIN VDE 0298, Часть 3
Минимальный размер изгиба в форме S 20xD
Скорость подъема (вертикальная намотка)До 240 м/мин. При скоростях свыше 240 м/мин рекомендуется проконсультироваться у производителя
Дополнительные испытания Знакопеременные изгибы, изгибание на валках, скручивание

Химические характеристики:

Маслостойкость В соответствии с DIN VDE 0473, Часть 81121,Параграф 10
Климатическая стойкость Неограниченное применение внутри и снаружи помещений, стойкость к воздействию озона, ультрафиолета и влаги
Стойкость к воде Специфицируется и проверена в долговременных испытаниях

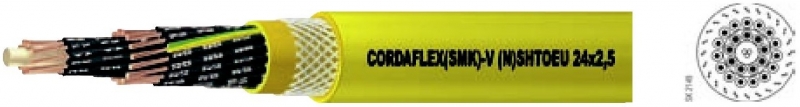

Устройство кабеля:

Тип CORDAFLEX (SMK)V
Проводник Электролитич. медь, луженая, сверхтонкой скрутки, класс гибкости FS
Изоляция Специальная смесь, обеспечивающая высокую стабильность, лучшие изоляционные свойства и легкую намотку
Экран индивидуально: экранированных жил и экранированных витых пар
Экран оплеткой из луженой медной проволоки.

Передаточный импеданс оптимизирован на 30 МГц.
Покрытие поверхности:
как мин 60% для экранированных жил
как мин 80% для экранированных пар

Маркировка жил Лучшая маркировка как результат черной окраски изоляции с напечатанным на ней светлым номером, желтозеленый защитный проводник

Расположение жил Жилы скручены вместе, макс в 3 слоя
Несущий элемент Центральный несущий элемент из Арамидных нитей для увеличения допустимого растягивающего усилия, значение в kN указывает разрывную нагрузку несущего элемента

Система оболочки PROTOFIRM:
Внутренняя оболочка высококачественная специальная смесь основанная на полихлоропрене, цвет: желтый
Оплетка антикручения
Усиленная оплетка из полиэфирных нитей, завулканизированная в прослойке между оболочками. Обеспечивает системе оболочки высокую прочность. PROTOFIRM
специальный: Внешняя оболочка
Специальная резиновая смесь основанная на полихлоропрене, особо стойкая к стиранию и разрыву, цвет: желтый
Маркировка CORDAFLEX (SMK)V (N)SHTÖUJ/O (количество жил)x (сечение)
