CronoNorm-NLG 200/315-55/4
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Допустимая перекачиваемая среда (другие среды по запросу) Вода систем отопления (согласно VDI 2035) • Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C) (начиная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — CronoNorm-NLG 200/315-55/4

Технический паспорт

Характеристики

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C)(начиная с доли гликоля 10 об. %: требуется проверка мощности;
до 50% гликоля: скользящее торцевое уплотнение по запросу)
Охлаждающая и холодная вода
Допустимая область применения
Стандартное исполнение для рабочего давления pмакс16 бар
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+120В°C (исполнение со скользящим торцевым уплотнением)
-20...+105В°C (исполнение с сальниковым уплотнением)
Температура окружающей среды, макс.+40 В°C
Установка в закрытых помещениях
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 250
Номинальный внутренний диаметр фланца (с напорной стороны)DN 200
Фланец с отверстием для манометраR 1/8
Материалы
Корпус насосаEN-GJS-500-7
Рабочее колесоEN-GJL-250
Вал насоса1.4028 [AISI420F]
Скользящее торцевое уплотнениеAQ1EGG
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.4
Мотор/электроника
Встроенная полная защита мотораСерийный термодатчик
Степень защитыIP 55
Класс изоляцииF
Размер электродвигателя250S/M MG
Число полюсов4
Номинальная мощность электродвигателя P255 кВт
Номинальный ток (прим.) IN 3~400 В98.6 A
Коэффициент мощности cos φ0.85
КПД мотора ηm 100% 94.7 %
КПД мотора ηm 75% 94.7 %
КПД мотора ηm 50% 94.3 %
Данные для заказа
ИзделиеWilo
Арт.-№4452595
ТипCronoNorm-NLG 200/315-55/4
Вес, прим. m981 кг

Размеры и габаритные чертежи

Габаритный чертеж

Номинальный внутренний диаметр DN1

250

Номинальный внутренний диаметр DN2

200

Размеры A

180 мм

Размеры B2

730 мм

Размеры B3

670 мм

Размеры H

698 мм

Размеры H2

450 мм

Размеры H3

438 мм

Размеры L

1823 мм

Размеры L1

1840 мм

Размеры L2

320 мм

Размеры L4

1890 мм

Размеры S1

370 мм

Размеры Г?S4

29 мм

Размеры X

180 мм

Характеристики

Характеристики

Описание изделия

Полный текст

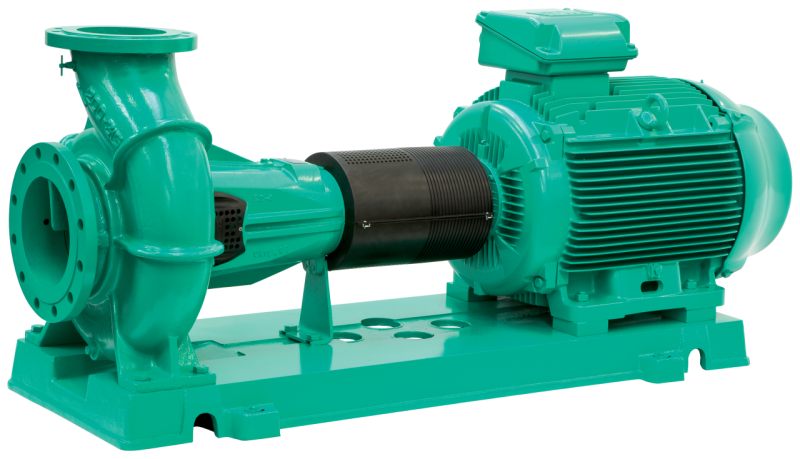

Одноступенчатый центробежный насос в качестве насоса на опорной раме. С аксиальным всасывающим патрубком и радиальным напорным патрубком, для установки на фундамент. Насос с опорой и прифланцованной опорой подшипника, упругой съемной муфтой, кожухом муфты и электродвигателем, установленными на общей опорной раме.

Электродвигатель IEC с 3 термодатчиками. Уплотнение вала посредством скользящего торцового уплотнения до температуры 120 В°C. Корпус из чугуна с шаровидным графитом, вал из нержавеющей стали, рабочее колесо из серого чугуна (рабочее колесо из бронзы доступно за дополнительную плату). Электродвигатели с технологией IE3.

Материалы
Корпус насосаEN-GJS-500-7
Рабочее колесоEN-GJL-250
Вал насоса1.4028 [AISI420F]
Скользящее торцевое уплотнениеAQ1EGG
Допустимая область применения
Стандартное исполнение для рабочего давления pмакс16 бар
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+120В°C (исполнение со скользящим торцевым уплотнением)
-20...+105В°C (исполнение с сальниковым уплотнением)
Температура окружающей среды, макс.+40 В°C
Установка в закрытых помещениях
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 250
Номинальный внутренний диаметр фланца (с напорной стороны)DN 200
Фланец с отверстием для манометраR 1/8
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.4
Мотор/электроника
Встроенная полная защита мотораСерийный термодатчик
Степень защитыIP 55
Класс изоляцииF
Размер электродвигателя250S/M MG
Число полюсов4
Номинальная мощность электродвигателя P255 кВт
Номинальный ток (прим.) IN 3~400 В98.6 A
Коэффициент мощности cos φ0.85
КПД мотора ηm 100% 94.7 %
КПД мотора ηm 75% 94.7 %
КПД мотора ηm 50% 94.3 %
Вес
Вес, прим. m981 кг
Данные для заказа
ТипCronoNorm-NLG 200/315-55/4
Арт.-№4452595
ИзделиеWilo

Купить CronoNorm-NLG 200/315-55/4 в регионе Ярославль.
