CronoNorm-NLG 250/400-132/4
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Допустимая перекачиваемая среда (другие среды по запросу) Вода систем отопления (согласно VDI 2035) • Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C) (начиная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — CronoNorm-NLG 250/400-132/4

Технический паспорт

Характеристики

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 В°C)(начиная с доли гликоля 10 об. %: требуется проверка мощности;
до 50% гликоля: скользящее торцевое уплотнение по запросу)
Охлаждающая и холодная вода
Допустимая область применения
Стандартное исполнение для рабочего давления pмакс16 бар
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+120В°C (исполнение со скользящим торцевым уплотнением)
-20...+105В°C (исполнение с сальниковым уплотнением)
Температура окружающей среды, макс.+40 В°C
Установка в закрытых помещениях
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 300
Номинальный внутренний диаметр фланца (с напорной стороны)DN 250
Фланец с отверстием для манометраR 1/8
Материалы
Корпус насосаEN-GJS-500-7
Рабочее колесоEN-GJL-250
Вал насоса1.4028 [AISI420F]
Скользящее торцевое уплотнениеAQ1EGG
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.4
Мотор/электроника
Встроенная полная защита мотораСерийный термодатчик
Степень защитыIP 55
Класс изоляцииF
Размер электродвигателя315S/M MG
Число полюсов4
Номинальная мощность электродвигателя P2132 кВт
Номинальный ток (прим.) IN 3~400 В231 A
Коэффициент мощности cos φ0.86
КПД мотора ηm 100% 95.8 %
КПД мотора ηm 75% 95.7 %
КПД мотора ηm 50% 95.1 %
Данные для заказа
ИзделиеWilo
Арт.-№4452621
ТипCronoNorm-NLG 250/400-132/4
Вес, прим. m2117 кг

Размеры и габаритные чертежи

Габаритный чертеж

Номинальный внутренний диаметр DN1

300

Номинальный внутренний диаметр DN2

250

Размеры A

240 мм

Размеры B2

800 мм

Размеры B3

740 мм

Размеры H

1167 мм

Размеры H2

525 мм

Размеры H3

637 мм

Размеры L

2600 мм

Размеры L1

2280 мм

Размеры L2

225 мм

Размеры L3

915 мм

Размеры L4

2290 мм

Размеры S1

235 мм

Размеры Г?S4

29 мм

Размеры X

250 мм

Характеристики

Характеристики

Описание изделия

Полный текст

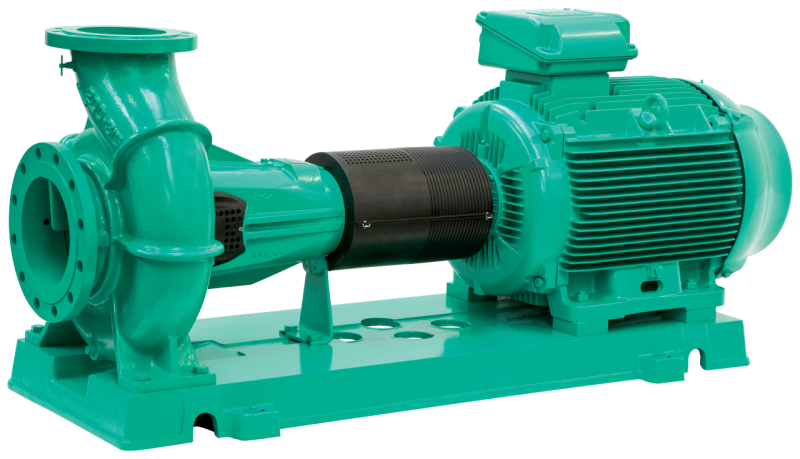

Одноступенчатый центробежный насос в качестве насоса на опорной раме. С аксиальным всасывающим патрубком и радиальным напорным патрубком, для установки на фундамент. Насос с опорой и прифланцованной опорой подшипника, упругой съемной муфтой, кожухом муфты и электродвигателем, установленными на общей опорной раме.

Электродвигатель IEC с 3 термодатчиками. Уплотнение вала посредством скользящего торцового уплотнения до температуры 120 В°C. Корпус из чугуна с шаровидным графитом, вал из нержавеющей стали, рабочее колесо из серого чугуна (рабочее колесо из бронзы доступно за дополнительную плату). Электродвигатели с технологией IE3.

Материалы
Корпус насосаEN-GJS-500-7
Рабочее колесоEN-GJL-250
Вал насоса1.4028 [AISI420F]
Скользящее торцевое уплотнениеAQ1EGG
Допустимая область применения
Стандартное исполнение для рабочего давления pмакс16 бар
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+120В°C (исполнение со скользящим торцевым уплотнением)
-20...+105В°C (исполнение с сальниковым уплотнением)
Температура окружающей среды, макс.+40 В°C
Установка в закрытых помещениях
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 300
Номинальный внутренний диаметр фланца (с напорной стороны)DN 250
Фланец с отверстием для манометраR 1/8
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.4
Мотор/электроника
Встроенная полная защита мотораСерийный термодатчик
Степень защитыIP 55
Класс изоляцииF
Размер электродвигателя315S/M MG
Число полюсов4
Номинальная мощность электродвигателя P2132 кВт
Номинальный ток (прим.) IN 3~400 В231 A
Коэффициент мощности cos φ0.86
КПД мотора ηm 100% 95.8 %
КПД мотора ηm 75% 95.7 %
КПД мотора ηm 50% 95.1 %
Вес
Вес, прим. m2117 кг
Данные для заказа
ТипCronoNorm-NLG 250/400-132/4
Арт.-№4452621
ИзделиеWilo

Купить CronoNorm-NLG 250/400-132/4 в регионе Ярославль.
