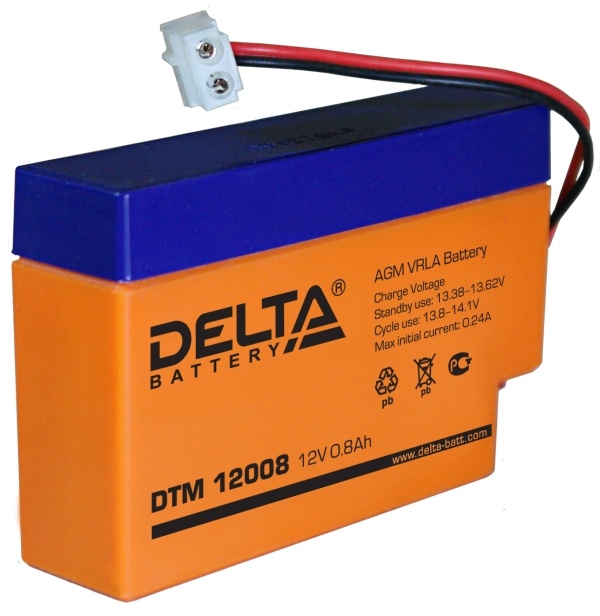

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.04 А; 1,75 В/эл)
| 0.8 Ач |
10 часовой разряд (0.076 А; 1,75 В/эл) | 0.76 Ач |
5 часовой разряд (0.135 А; 1,75 В/эл) | 0.675 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 260 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 12 А (5с) |

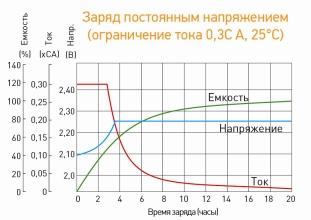

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

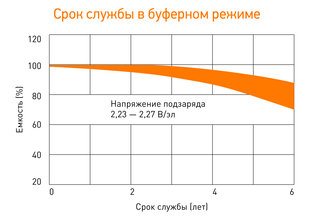

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
G | Тип клемм
AMP Т9 |
|
|
|

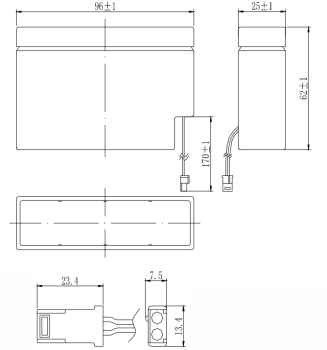

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 3.43 | 2.20 | 1.56 | 0.94 | 0.52 | 0.22 | 0.14 | 0.08 | 0.04 |
| 1.65V | 3.25 | 2.10 | 1.50 | 0.91 | 0.51 | 0.21 | 0.14 | 0.08 | 0.04 |
| 1.70V | 3.08 | 2.00 | 1.44 | 0.88 | 0.50 | 0.21 | 0.14 | 0.08 | 0.04 |
| 1.75V | 2.90 | 1.90 | 1.38 | 0.85 | 0.49 | 0.20 | 0.14 | 0.08 | 0.04 |
| 1.80V | 2.73 | 1.80 | 1.32 | 0.82 | 0.47 | 0.20 | 0.13 | 0.08 | 0.04 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 6.05 | 4.00 | 2.87 | 1.74 | 0.99 | 0.42 | 0.28 | 0.15 | 0.08 |
| 1.65V | 5.76 | 3.83 | 2.77 | 1.69 | 0.97 | 0.41 | 0.28 | 0.15 | 0.08 |
| 1.70V | 5.48 | 3.65 | 2.66 | 1.64 | 0.95 | 0.40 | 0.27 | 0.15 | 0.08 |
| 1.75V | 5.19 | 3.48 | 2.56 | 1.58 | 0.92 | 0.39 | 0.27 | 0.15 | 0.08 |
| 1.80V | 4.90 | 3.31 | 2.45 | 1.53 | 0.90 | 0.38 | 0.26 | 0.15 | 0.08 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
