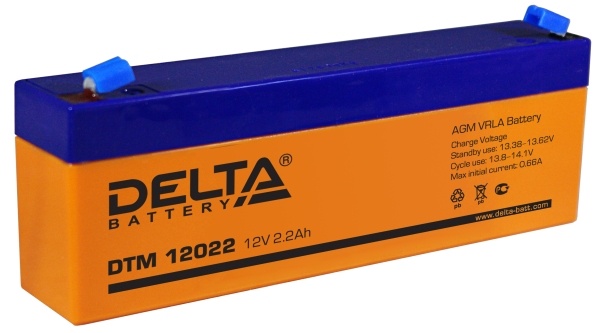

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.11 А; 1,75 В/эл)
| 2.2 Ач |
10 часовой разряд (0.2 А; 1,75 В/эл) | 2 Ач |
5 часовой разряд (0.37 А; 1,75 В/эл) | 1.85 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 60 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 34.5 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
B | Тип клемм
нож F1 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 9.00 | 5.70 | 4.40 | 2.50 | 1.46 | 0.59 | 0.41 | 0.22 | 0.12 |
| 1.65V | 8.64 | 5.47 | 4.27 | 2.41 | 1.38 | 0.57 | 0.40 | 0.22 | 0.12 |
| 1.70V | 8.27 | 5.23 | 4.13 | 2.29 | 1.29 | 0.54 | 0.39 | 0.21 | 0.12 |
| 1.75V | 7.89 | 4.98 | 3.98 | 2.16 | 1.19 | 0.49 | 0.37 | 0.20 | 0.11 |
| 1.80V | 7.50 | 4.72 | 3.82 | 2.02 | 1.08 | 0.45 | 0.34 | 0.18 | 0.10 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 17.5 | 11.0 | 8.50 | 4.83 | 2.78 | 1.08 | 0.75 | 0.40 | 0.21 |
| 1.65V | 16.7 | 10.5 | 8.14 | 4.52 | 2.46 | 1.04 | 0.74 | 0.40 | 0.20 |
| 1.70V | 16.0 | 10.0 | 7.86 | 4.28 | 2.28 | 0.98 | 0.73 | 0.39 | 0.20 |
| 1.75V | 15.3 | 9.46 | 7.56 | 4.02 | 2.09 | 0.93 | 0.71 | 0.37 | 0.19 |
| 1.80V | 14.4 | 8.94 | 7.24 | 3.74 | 1.86 | 0.84 | 0.62 | 0.32 | 0.17 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
