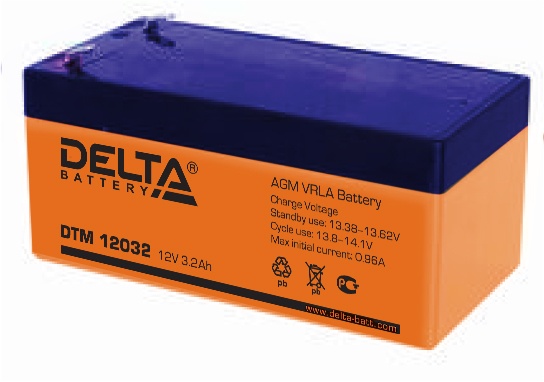

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.16 А; 1,75 В/эл)
| 3.2 Ач |
10 часовой разряд (0.298 А; 1,75 В/эл) | 2.98 Ач |
5 часовой разряд (0.56 А; 1,75 В/эл) | 2.8 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 68 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 48 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
F | Тип клемм
нож F1 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 12.9 | 8.71 | 6.04 | 3.66 | 2.08 | 0.88 | 0.61 | 0.32 | 0.17 |
| 1.65V | 12.2 | 8.29 | 5.77 | 3.51 | 2.01 | 0.85 | 0.59 | 0.31 | 0.16 |
| 1.70V | 11.5 | 7.86 | 5.50 | 3.36 | 1.92 | 0.82 | 0.58 | 0.31 | 0.16 |
| 1.75V | 10.1 | 7.42 | 5.21 | 3.20 | 1.84 | 0.79 | 0.56 | 0.30 | 0.16 |
| 1.80V | 9.39 | 6.98 | 4.92 | 3.03 | 1.75 | 0.75 | 0.54 | 0.29 | 0.16 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 22.8 | 15.2 | 11.7 | 7.10 | 4.06 | 1.76 | 1.21 | 0.62 | 0.32 |
| 1.65V | 21.4 | 14.3 | 11.1 | 6.74 | 3.89 | 1.72 | 1.19 | 0.61 | 0.30 |
| 1.70V | 20.0 | 13.4 | 10.4 | 6.38 | 3.71 | 1.67 | 1.16 | 0.60 | 0.30 |
| 1.75V | 18.6 | 12.5 | 9.79 | 6.01 | 3.53 | 1.62 | 1.14 | 0.59 | 0.30 |
| 1.80V | 17.2 | 11.7 | 9.15 | 5.64 | 3.33 | 1.57 | 1.11 | 0.58 | 0.30 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
