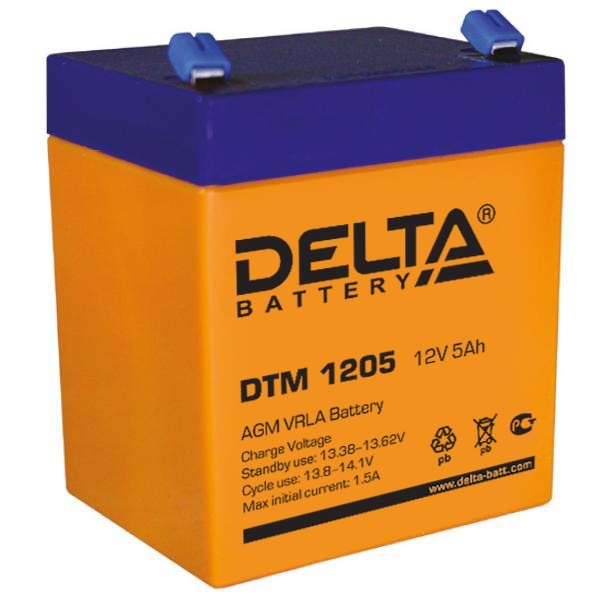

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.25 А; 1,75 В/эл)
| 5 Ач |
10 часовой разряд (0.47 А; 1,75 В/эл) | 4.7 Ач |
5 часовой разряд (0.85 А; 1,75 В/эл) | 4.25 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 34 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 75 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
B | Тип клемм
нож F1 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 21.0 | 12.5 | 10.0 | 5.50 | 3.25 | 1.39 | 0.92 | 0.50 | 0.26 |
| 1.65V | 19.9 | 11.9 | 9.56 | 5.28 | 3.13 | 1.35 | 0.90 | 0.49 | 0.26 |
| 1.70V | 18.8 | 11.3 | 9.10 | 5.05 | 3.01 | 1.30 | 0.88 | 0.48 | 0.25 |
| 1.75V | 17.6 | 10.6 | 8.63 | 4.81 | 2.88 | 1.25 | 0.85 | 0.47 | 0.25 |
| 1.80V | 16.4 | 10.0 | 8.14 | 4.56 | 2.74 | 1.19 | 0.82 | 0.46 | 0.25 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 35.0 | 23.3 | 18.2 | 10.3 | 6.30 | 2.63 | 1.80 | 0.97 | 0.49 |
| 1.65V | 32.8 | 22.0 | 17.3 | 9.70 | 6.10 | 2.56 | 1.77 | 0.96 | 0.49 |
| 1.70V | 30.7 | 20.6 | 16.4 | 9.10 | 5.80 | 2.49 | 1.74 | 0.94 | 0.47 |
| 1.75V | 28.5 | 19.3 | 15.4 | 8.60 | 5.50 | 2.42 | 1.70 | 0.93 | 0.47 |
| 1.80V | 26.4 | 17.9 | 14.3 | 8.10 | 5.20 | 2.33 | 1.66 | 0.92 | 0.47 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
