Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 6 лет |
Номинальная емкость (25°С) |
20 часовой разряд (0.6 А; 1,75 В/эл)
| 12 Ач |
10 часовой разряд (1.054 А; 1,75 В/эл) | 10.54 Ач |
5 часовой разряд (1.721 А; 1,75 В/эл) | 8.605 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление полностью заряженной батареи (25°С) | 13.4 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|

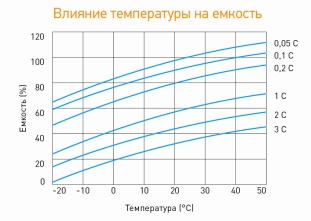

Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷55 |
Хранение | -10÷50 |
Макс. разрядный ток (25°С) | 180 А (5с) |

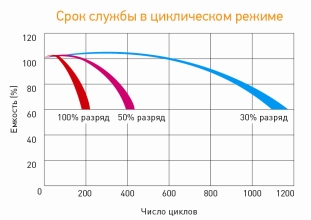

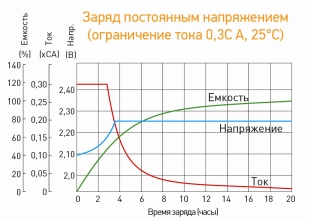

Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус D | Тип клемм нож F2 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
1.60V | 62.0 | 36.8 | 27.1 | 15.8 | 8.41 | 3.01 | 1.94 | 1.16 | 0.64 |
1.65V | 61.5 | 35.8 | 26.6 | 15.0 | 8.02 | 2.88 | 1.86 | 1.12 | 0.62 |
1.70V | 57.1 | 35.3 | 26.3 | 14.2 | 7.63 | 2.76 | 1.79 | 1.09 | 0.61 |
1.75V | 50.5 | 34.3 | 25.8 | 13.4 | 7.24 | 2.64 | 1.72 | 1.05 | 0.60 |
1.80V | 44.5 | 33.0 | 24.9 | 13.1 | 7.08 | 2.59 | 1.69 | 1.04 | 0.59 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
1.60V | 110 | 65.3 | 57.9 | 34.8 | 15.9 | 5.78 | 3.76 | 2.23 | 1.20 |
1.65V | 101 | 58.9 | 56.8 | 31.0 | 15.4 | 5.61 | 3.66 | 2.18 | 1.18 |
1.70V | 94.0 | 58.4 | 51.7 | 28.8 | 15.0 | 5.47 | 3.59 | 2.15 | 1.18 |
1.75V | 86.2 | 58.4 | 49.7 | 26.6 | 14.5 | 5.33 | 3.51 | 2.13 | 1.17 |
1.80V | 78.9 | 57.7 | 46.6 | 25.3 | 14.1 | 5.16 | 3.40 | 2.07 | 1.15 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
