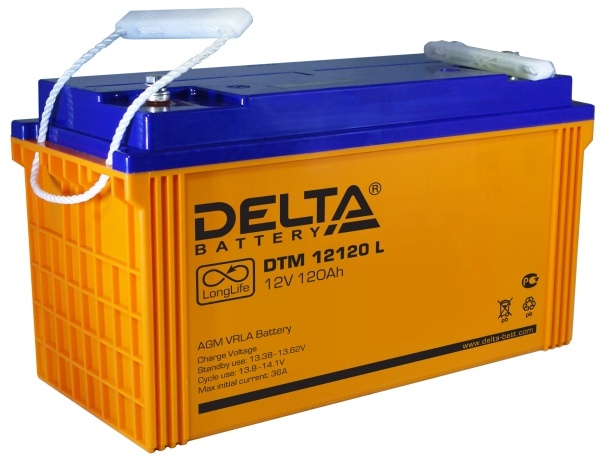

Герметизированные необслуживаемые свинцово-кислотные аккумуляторы DELTA серии DTM L изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе)
и оснащены VRLA клапанами. Серия DTM L относится к линейке Long Life со сроком службы
до 12 лет.
Благодаря широкому ассортименту и высоким эксплуатационным характеристикам, рекомендованы для применения в различных системах бесперебойного питания, в том числе требовательных электрических приборов (погружных и циркуляционных насосов и котлов систем отопления), аварийного энергоснабжения, прочих электрических устройствах.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (12 А; 1.80 В/эл)
| 120 Ач |
5 часовой разряд (19.2 А; 1.75 В/эл) | 96 Ач |
1 часовой разряд (73.3 А; 1.60 В/эл) | 73.3 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 4.4 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 950 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
B | Тип клемм
под болт М8 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 360 | 258 | 209 | 117 | 86.9 | 73.3 | 29.9 | 20.3 | 12.4 |
| 1.65V | 335 | 244 | 201 | 114 | 85.5 | 72.8 | 29.3 | 20.1 | 12.3 |
| 1.70V | 314 | 231 | 193 | 110 | 83.1 | 71.3 | 28.7 | 19.7 | 12.2 |
| 1.75V | 294 | 217 | 184 | 106 | 80.3 | 69.1 | 28.0 | 19.2 | 12.1 |
| 1.80V | 273 | 203 | 177 | 104 | 78.3 | 67.0 | 27.2 | 18.9 | 12.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 616 | 460 | 367 | 225 | 172 | 147 | 58.0 | 40.7 | 24.8 |
| 1.65V | 576 | 437 | 354 | 218 | 168 | 145 | 57.3 | 40.5 | 24.7 |
| 1.70V | 546 | 414 | 343 | 211 | 164 | 143 | 56.6 | 40.2 | 24.7 |
| 1.75V | 512 | 392 | 331 | 204 | 159 | 139 | 56.0 | 40.0 | 24.6 |
| 1.80V | 484 | 367 | 319 | 198 | 153 | 134 | 55.0 | 39.6 | 24.6 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
