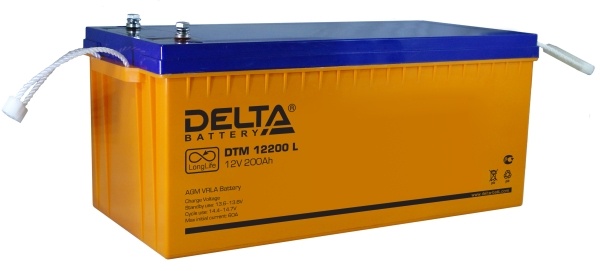

Герметизированные необслуживаемые свинцово-кислотные аккумуляторы DELTA серии DTM L изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе)
и оснащены VRLA клапанами. Серия DTM L относится к линейке Long Life со сроком службы
до 12 лет.
Благодаря широкому ассортименту и высоким эксплуатационным характеристикам, рекомендованы для применения в различных системах бесперебойного питания, в том числе требовательных электрических приборов (погружных и циркуляционных насосов и котлов систем отопления), аварийного энергоснабжения, прочих электрических устройствах.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (22 А; 1.80 В/эл)
| 200 Ач |
5 часовой разряд (36 А; 1.75 В/эл) | 180 Ач |
1 часовой разряд (128 А; 1.60 В/эл) | 128 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 3,5 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 1000 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
F | Тип клемм
под болт М8 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 614 | 440 | 360 | 220 | 159 | 128 | 57.6 | 38.2 | 20.4 |
| 1.65V | 574 | 419 | 350 | 212 | 153 | 124 | 55.6 | 37.2 | 20.3 |
| 1.70V | 543 | 400 | 337 | 206 | 149 | 120 | 55.0 | 36.6 | 20.2 |
| 1.75V | 517 | 382 | 319 | 200 | 145 | 117 | 53.4 | 36.0 | 20.1 |
| 1.80V | 444 | 331 | 269 | 187 | 140 | 114 | 51.0 | 35.4 | 20.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 1038 | 756 | 625 | 402 | 294 | 230 | 109 | 73.0 | 40.2 |
| 1.65V | 969 | 729 | 604 | 390 | 286 | 225 | 107 | 72.0 | 39.2 |
| 1.70V | 925 | 704 | 586 | 382 | 279 | 221 | 105 | 71.2 | 38.4 |
| 1.75V | 907 | 679 | 578 | 372 | 274 | 217 | 101 | 70.2 | 37.6 |
| 1.80V | 789 | 597 | 492 | 355 | 270 | 215 | 98.0 | 69.3 | 36.7 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
