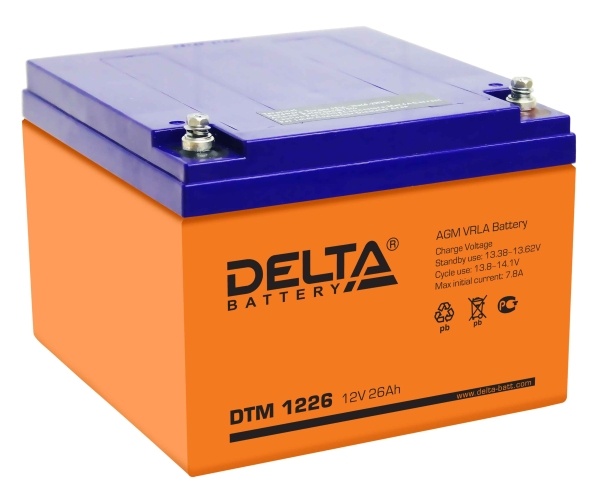

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (1.3 А; 1,75 В/эл)
| 26 Ач |
10 часовой разряд (2.38 А; 1,75 В/эл) | 23.8 Ач |
5 часовой разряд (4.5 А; 1,75 В/эл) | 22.5 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 10 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 300 А (5с) |

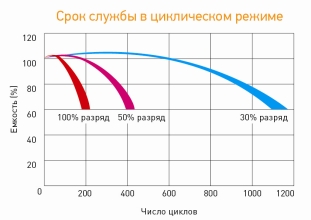

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

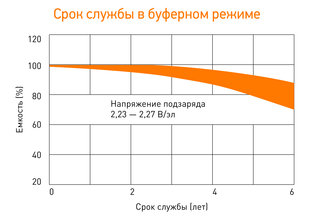

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
F | Тип клемм
под болт M5 |
|
|
|

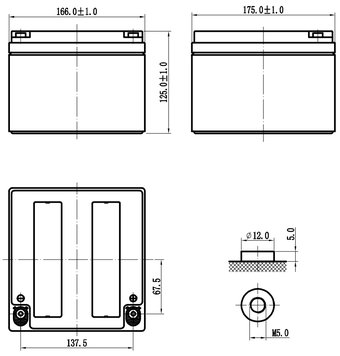

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 110 | 68.8 | 52.0 | 31.0 | 17.0 | 7.59 | 4.87 | 2.53 | 1.34 |
| 1.65V | 104 | 65.5 | 49.7 | 29.8 | 16.4 | 7.36 | 4.76 | 2.48 | 1.33 |
| 1.70V | 98.3 | 62.1 | 47.3 | 28.5 | 15.7 | 7.10 | 4.64 | 2.43 | 1.32 |
| 1.75V | 92.2 | 58.6 | 44.9 | 27.1 | 15.0 | 6.82 | 4.50 | 2.38 | 1.30 |
| 1.80V | 86.1 | 55.1 | 42.4 | 25.7 | 14.3 | 6.52 | 4.34 | 2.32 | 1.28 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 197 | 117 | 96.3 | 58.8 | 33.9 | 14.5 | 8.49 | 4.49 | 2.55 |
| 1.65V | 185 | 110 | 91.1 | 55.9 | 32.5 | 14.2 | 8.34 | 4.42 | 2.53 |
| 1.70V | 173 | 103 | 85.8 | 52.9 | 31.0 | 13.8 | 8.18 | 4.34 | 2.51 |
| 1.75V | 161 | 96.8 | 80.5 | 49.8 | 29.4 | 13.4 | 8.00 | 4.28 | 2.47 |
| 1.80V | 149 | 89.8 | 75.2 | 46.7 | 27.8 | 12.9 | 7.81 | 4.22 | 2.46 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
