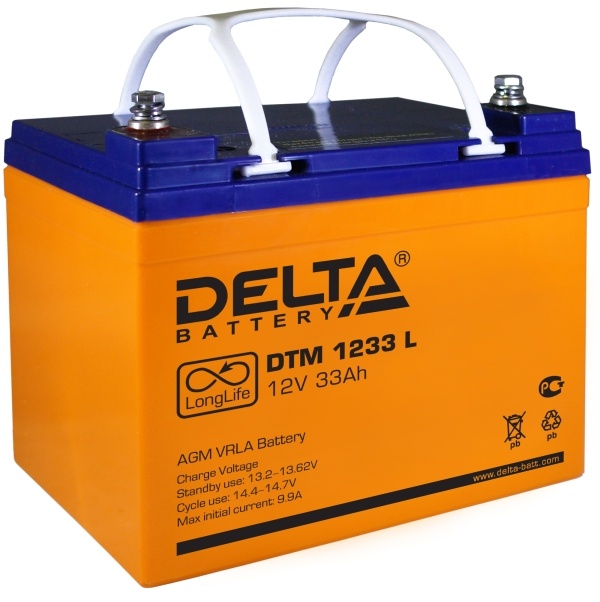

Герметизированные необслуживаемые свинцово-кислотные аккумуляторы DELTA серии DTM L изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе)
и оснащены VRLA клапанами. Серия DTM L относится к линейке Long Life со сроком службы
до 12 лет.
Благодаря широкому ассортименту и высоким эксплуатационным характеристикам, рекомендованы для применения в различных системах бесперебойного питания, в том числе требовательных электрических приборов (погружных и циркуляционных насосов и котлов систем отопления), аварийного энергоснабжения, прочих электрических устройствах.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (3.3 А; 1.80 В/эл)
| 33 Ач |
5 часовой разряд (5.58 А; 1.75 В/эл) | 27.9 Ач |
1 часовой разряд (22.3 А; 1.60 В/эл) | 22.3 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 12 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷55 |
Хранение | -10÷50 |
Макс. разрядный ток (25°С) | 330 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 122 | 74.8 | 57.1 | 32.6 | 25.3 | 22.3 | 9.08 | 6.30 | 3.36 |
| 1.65V | 112 | 70.2 | 54.1 | 31.3 | 24.6 | 21.9 | 8.97 | 6.25 | 3.35 |
| 1.70V | 103 | 64.8 | 51.4 | 30.4 | 23.9 | 21.2 | 8.45 | 6.15 | 3.32 |
| 1.75V | 95.7 | 60.6 | 47.8 | 29.4 | 23.0 | 20.3 | 8.25 | 5.58 | 3.31 |
| 1.80V | 86.9 | 55.5 | 44.8 | 28.8 | 22.4 | 19.8 | 8.18 | 5.50 | 3.30 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 208 | 132 | 100 | 65.3 | 48.8 | 40.9 | 17.4 | 12.2 | 6.34 |
| 1.65V | 200 | 125 | 98.6 | 61.7 | 47.1 | 40.5 | 17.3 | 11.9 | 6.27 |
| 1.70V | 187 | 119 | 95.7 | 60.0 | 46.0 | 39.9 | 16.8 | 11.5 | 6.13 |
| 1.75V | 178 | 112 | 92.0 | 58.0 | 44.8 | 39.1 | 16.0 | 11.3 | 6.06 |
| 1.80V | 170 | 106 | 89.0 | 56.0 | 43.6 | 38.3 | 15.2 | 11.0 | 6.00 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
