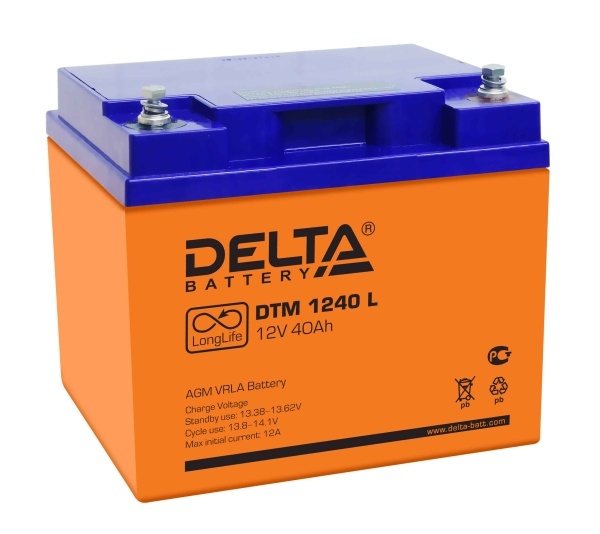

Герметизированные необслуживаемые свинцово-кислотные аккумуляторы DELTA серии DTM L изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе)
и оснащены VRLA клапанами. Серия DTM L относится к линейке Long Life со сроком службы
до 12 лет.
Благодаря широкому ассортименту и высоким эксплуатационным характеристикам, рекомендованы для применения в различных системах бесперебойного питания, в том числе требовательных электрических приборов (погружных и циркуляционных насосов и котлов систем отопления), аварийного энергоснабжения, прочих электрических устройствах.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (4 А; 1.80 В/эл)
| 40 Ач |
5 часовой разряд (6.83 А; 1.75 В/эл) | 34.15 Ач |
1 часовой разряд (24.9 А; 1.60 В/эл) | 24.9 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 9.7 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 400 А (5с) |

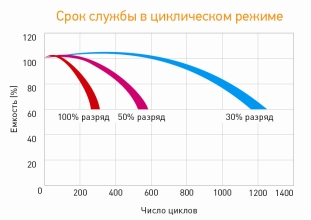

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
E | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 127 | 86.5 | 70.7 | 39.9 | 29.6 | 24.9 | 10.3 | 7.22 | 4.20 |
| 1.65V | 119 | 82.2 | 67.1 | 38.7 | 29.0 | 24.6 | 10.1 | 7.10 | 4.15 |
| 1.70V | 109 | 77.8 | 64.5 | 37.3 | 28.2 | 24.2 | 9.89 | 6.97 | 4.10 |
| 1.75V | 101 | 73.6 | 61.0 | 36.1 | 27.6 | 23.9 | 9.65 | 6.83 | 4.05 |
| 1.80V | 92.9 | 69.9 | 55.2 | 35.8 | 27.2 | 23.5 | 9.43 | 6.66 | 4.00 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 230 | 158 | 124 | 81.2 | 60.3 | 49.9 | 21.0 | 14.0 | 8.10 |
| 1.65V | 214 | 152 | 120 | 78.8 | 58.8 | 49.2 | 20.7 | 13.8 | 8.02 |
| 1.70V | 198 | 144 | 117 | 76.3 | 57.3 | 48.3 | 20.3 | 13.6 | 7.95 |
| 1.75V | 182 | 138 | 113 | 73.8 | 55.8 | 47.5 | 20.0 | 13.4 | 7.89 |
| 1.80V | 171 | 130 | 109 | 71.3 | 54.0 | 46.7 | 19.6 | 13.3 | 7.85 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
