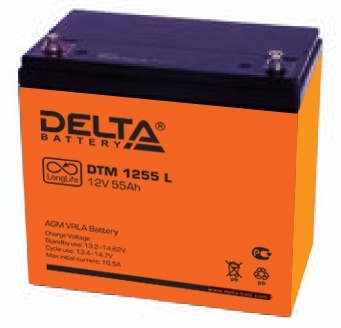

Герметизированные необслуживаемые свинцово-кислотные аккумуляторы DELTA серии DTM L изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе)
и оснащены VRLA клапанами. Серия DTM L относится к линейке Long Life со сроком службы
до 12 лет.
Благодаря широкому ассортименту и высоким эксплуатационным характеристикам, рекомендованы для применения в различных системах бесперебойного питания, в том числе требовательных электрических приборов (погружных и циркуляционных насосов и котлов систем отопления), аварийного энергоснабжения, прочих электрических устройствах.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (5.5 А; 1.80 В/эл)
| 55 Ач |
5 часовой разряд (9.23 А; 1.75 В/эл) | 46.15 Ач |
1 часовой разряд (35.1 А; 1.60 В/эл) | 35.1 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 7 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷55 |
Хранение | -10÷50 |
Макс. разрядный ток (25°С) | 550 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 180 | 129 | 99.4 | 59.2 | 42.8 | 35.1 | 14.6 | 9.82 | 5.70 |
| 1.65V | 170 | 124 | 95.4 | 57.4 | 41.6 | 34.2 | 14.2 | 9.57 | 5.65 |
| 1.70V | 156 | 115 | 90.6 | 55.6 | 40.4 | 33.3 | 13.9 | 9.40 | 5.60 |
| 1.75V | 144 | 106 | 85.8 | 53.8 | 39.2 | 32.5 | 13.6 | 9.23 | 5.55 |
| 1.80V | 134 | 99.8 | 79.5 | 51.9 | 38.1 | 31.7 | 13.3 | 9.06 | 5.50 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 327 | 238 | 185 | 111 | 82.0 | 68.9 | 29.1 | 18.8 | 10.8 |
| 1.65V | 309 | 225 | 177 | 109 | 80.4 | 67.3 | 28.5 | 18.6 | 10.8 |
| 1.70V | 286 | 213 | 169 | 107 | 78.8 | 65.8 | 27.9 | 18.2 | 10.8 |
| 1.75V | 263 | 200 | 162 | 105 | 77.2 | 64.3 | 27.3 | 18.0 | 10.8 |
| 1.80V | 256 | 186 | 154 | 104 | 75.8 | 62.6 | 26.7 | 17.9 | 10.8 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
