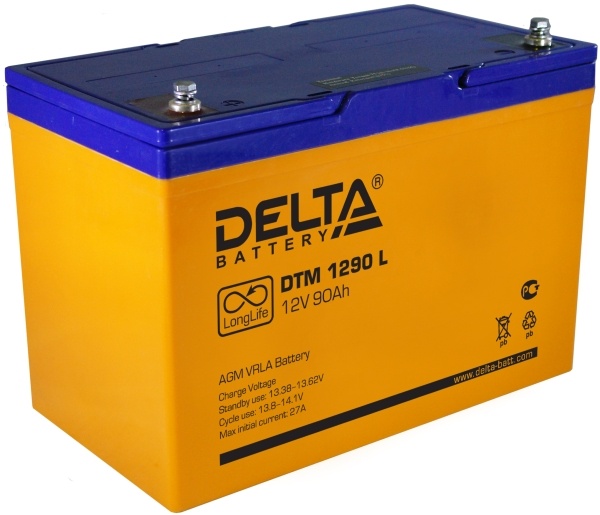

Герметизированные необслуживаемые свинцово-кислотные аккумуляторы DELTA серии DTM L изготавливаются по технологии AGM (электролит, абсорбированный в стекловолоконном сепараторе)
и оснащены VRLA клапанами. Серия DTM L относится к линейке Long Life со сроком службы
до 12 лет.
Благодаря широкому ассортименту и высоким эксплуатационным характеристикам, рекомендованы для применения в различных системах бесперебойного питания, в том числе требовательных электрических приборов (погружных и циркуляционных насосов и котлов систем отопления), аварийного энергоснабжения, прочих электрических устройствах.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (9 А; 1.80 В/эл)
| 90 Ач |
5 часовой разряд (15.4 А; 1.75 В/эл) | 77 Ач |
1 часовой разряд (53.5 А; 1.60 В/эл) | 53.5 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 5 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 900 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

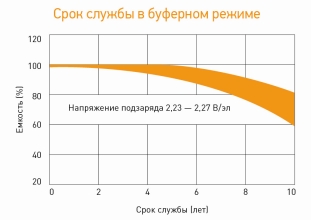

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Кресла-каталки
- Насосы, котлы систем отопления
Корпус
B | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 289 | 207 | 162 | 92.0 | 65.3 | 53.5 | 24.0 | 16.2 | 9.20 |
| 1.65V | 267 | 195 | 154 | 89.3 | 63.9 | 52.5 | 23.5 | 16.0 | 9.15 |
| 1.70V | 248 | 183 | 145 | 86.4 | 62.5 | 51.3 | 23.0 | 15.7 | 9.10 |
| 1.75V | 230 | 170 | 136 | 83.2 | 60.9 | 50.0 | 22.5 | 15.4 | 9.05 |
| 1.80V | 208 | 155 | 126 | 80.0 | 58.9 | 48.5 | 21.8 | 15.0 | 9.00 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 529 | 375 | 305 | 172 | 123 | 103 | 46.8 | 31.5 | 17.8 |
| 1.65V | 490 | 363 | 289 | 168 | 121 | 101 | 46.0 | 31.2 | 17.7 |
| 1.70V | 471 | 350 | 281 | 163 | 119 | 99.0 | 45.1 | 30.9 | 17.7 |
| 1.75V | 444 | 335 | 271 | 158 | 116 | 97.0 | 44.2 | 30.5 | 17.6 |
| 1.80V | 419 | 315 | 258 | 152 | 113 | 95.0 | 43.2 | 30.0 | 17.4 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
