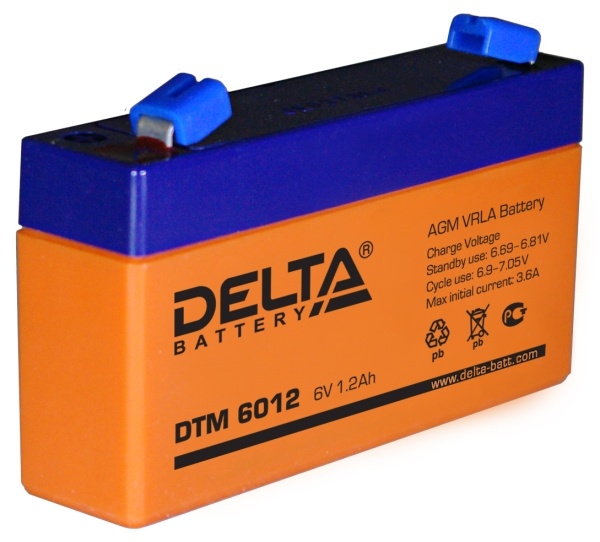

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 6 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.06 А; 1,75 В/эл)
| 1.2 Ач |
10 часовой разряд (0.11 А; 1,75 В/эл) | 1.1 Ач |
5 часовой разряд (0.21 А; 1,75 В/эл) | 1.05 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 50 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 18 А (5с) |

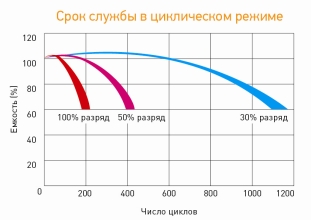

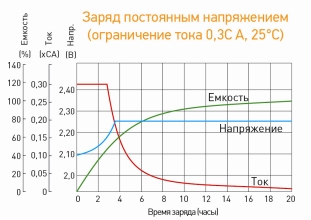

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 15 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 9.9 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
B | Тип клемм
нож F1 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 5.00 | 3.50 | 2.50 | 1.45 | 0.82 | 0.36 | 0.22 | 0.11 | 0.06 |
| 1.65V | 4.71 | 3.34 | 2.40 | 1.39 | 0.79 | 0.36 | 0.22 | 0.11 | 0.06 |
| 1.70V | 4.36 | 3.12 | 2.27 | 1.31 | 0.75 | 0.35 | 0.21 | 0.11 | 0.06 |
| 1.75V | 4.00 | 2.88 | 2.11 | 1.21 | 0.69 | 0.33 | 0.21 | 0.11 | 0.06 |
| 1.80V | 3.55 | 2.61 | 1.95 | 1.08 | 0.63 | 0.31 | 0.21 | 0.11 | 0.06 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 8.80 | 6.02 | 4.80 | 2.75 | 1.64 | 0.71 | 0.50 | 0.25 | 0.12 |
| 1.65V | 7.38 | 5.73 | 4.58 | 2.63 | 1.58 | 0.68 | 0.50 | 0.25 | 0.12 |
| 1.70V | 6.93 | 5.40 | 4.33 | 2.50 | 1.47 | 0.65 | 0.48 | 0.24 | 0.12 |
| 1.75V | 6.44 | 5.02 | 4.02 | 2.34 | 1.37 | 0.60 | 0.48 | 0.24 | 0.12 |
| 1.80V | 5.84 | 4.56 | 3.61 | 2.13 | 1.21 | 0.54 | 0.47 | 0.24 | 0.12 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
