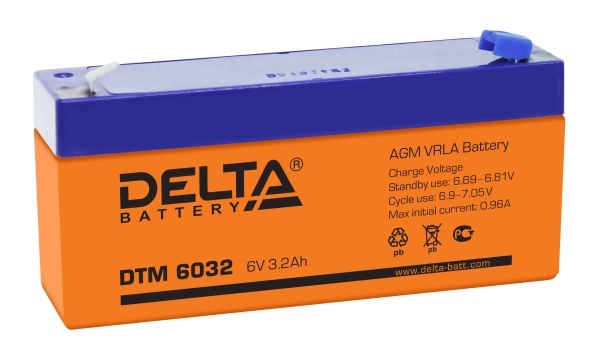

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 6 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.16 А; 1,75 В/эл)
| 3.2 Ач |
10 часовой разряд (0.3 А; 1,75 В/эл) | 3 Ач |
5 часовой разряд (0.57 А; 1,75 В/эл) | 2.85 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 30 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 48 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 15 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 9.9 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
B | Тип клемм
нож F1 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 13.0 | 8.80 | 6.10 | 3.70 | 2.10 | 0.89 | 0.62 | 0.32 | 0.17 |
| 1.65V | 12.3 | 8.38 | 5.83 | 3.55 | 2.02 | 0.86 | 0.60 | 0.31 | 0.16 |
| 1.70V | 11.6 | 7.94 | 5.55 | 3.40 | 1.94 | 0.83 | 0.59 | 0.31 | 0.16 |
| 1.75V | 10.9 | 7.50 | 5.26 | 3.23 | 1.86 | 0.80 | 0.57 | 0.30 | 0.16 |
| 1.80V | 10.2 | 7.05 | 4.97 | 3.06 | 1.77 | 0.76 | 0.55 | 0.29 | 0.16 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 23.0 | 15.3 | 11.8 | 7.17 | 4.10 | 1.81 | 1.24 | 0.63 | 0.32 |
| 1.65V | 21.6 | 14.4 | 11.2 | 6.81 | 3.93 | 1.77 | 1.22 | 0.62 | 0.31 |
| 1.70V | 20.2 | 13.6 | 10.6 | 6.44 | 3.75 | 1.72 | 1.19 | 0.61 | 0.30 |
| 1.75V | 18.7 | 12.7 | 9.89 | 6.07 | 3.56 | 1.67 | 1.17 | 0.60 | 0.30 |
| 1.80V | 17.4 | 11.8 | 9.24 | 5.69 | 3.37 | 1.61 | 1.14 | 0.59 | 0.30 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
