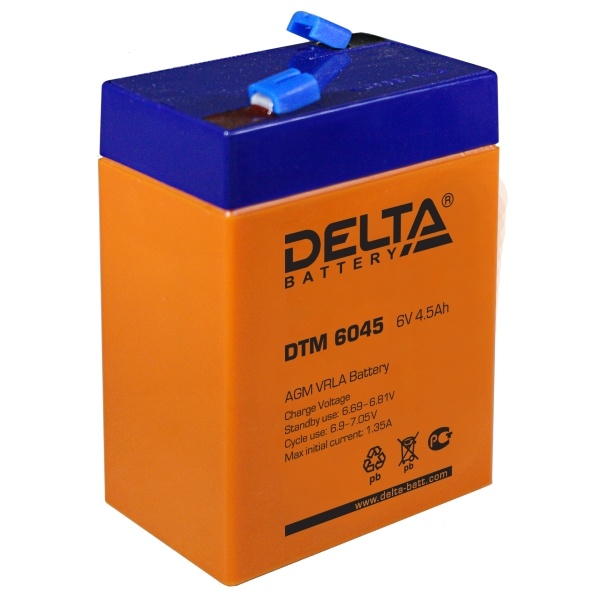

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 6 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.225 А; 1,75 В/эл)
| 4.5 Ач |
10 часовой разряд (0.411 А; 1,75 В/эл) | 4.11 Ач |
5 часовой разряд (0.72 А; 1,75 В/эл) | 3.6 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 22 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 67.5 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 15 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 9.9 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
A | Тип клемм
нож F1 |
|
|
|

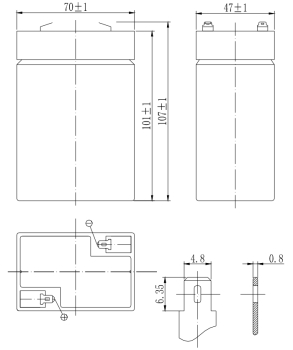

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 16.0 | 11.2 | 9.00 | 4.80 | 3.06 | 1.24 | 0.78 | 0.44 | 0.23 |
| 1.65V | 15.2 | 10.7 | 8.60 | 4.61 | 2.95 | 1.20 | 0.76 | 0.43 | 0.23 |
| 1.70V | 14.3 | 10.1 | 8.19 | 4.41 | 2.83 | 1.16 | 0.74 | 0.42 | 0.23 |
| 1.75V | 13.4 | 9.50 | 7.77 | 4.19 | 2.71 | 1.11 | 0.72 | 0.41 | 0.23 |
| 1.80V | 12.5 | 9.00 | 7.33 | 3.98 | 2.58 | 1.06 | 0.69 | 0.40 | 0.22 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 32.0 | 22.3 | 17.1 | 9.67 | 5.80 | 2.46 | 1.59 | 0.87 | 0.43 |
| 1.65V | 30.0 | 21.0 | 16.3 | 9.18 | 5.56 | 2.40 | 1.56 | 0.86 | 0.43 |
| 1.70V | 28.0 | 19.7 | 15.5 | 8.69 | 5.30 | 2.34 | 1.53 | 0.84 | 0.42 |
| 1.75V | 26.0 | 18.4 | 14.8 | 8.18 | 5.05 | 2.27 | 1.50 | 0.83 | 0.42 |
| 1.80V | 24.1 | 17.1 | 13.8 | 7.68 | 4.78 | 2.19 | 1.46 | 0.82 | 0.42 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
