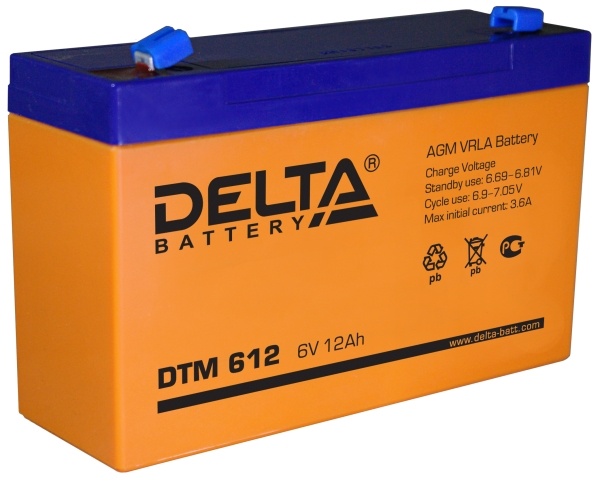

Свинцово-кислотные аккумуляторы DELTA серии DTM являются ярким примером герметизированных, необслуживаемых батарей с системой рекомбинации газов (VRLA), произведенных по AGM технологии (электролит, абсорбированный в стекловолоконном сепараторе).
DTM является универсальной серией, рекомендованой для использования, как в буферном, так и в циклическом режимах работы. Предназначена для применения в переносных и портативных приборах, а за счет стабильно высокой однородности внутреннего сопротивления изделий отлично подходит для использования в источниках резервного энергоснабжения и блоках резервного питания.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 6 В |
Срок службы | 6 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.6 А; 1,75 В/эл)
| 12 Ач |
10 часовой разряд (1.001 А; 1,75 В/эл) | 10.01 Ач |
5 часовой разряд (1.838 А; 1,75 В/эл) | 9.19 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 10 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 150 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 15 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 9.9 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Медицинское оборудование
- Системы контроля и доступа
- Системы тревожного оповещения
Корпус
B | Тип клемм
нож F1 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 39.9 | 26.3 | 20.6 | 11.0 | 6.73 | 2.79 | 2.00 | 1.07 | 0.62 |
| 1.65V | 37.8 | 25.0 | 19.7 | 10.6 | 6.49 | 2.69 | 1.94 | 1.05 | 0.61 |
| 1.70V | 35.7 | 23.7 | 18.8 | 10.1 | 6.23 | 2.60 | 1.89 | 1.02 | 0.61 |
| 1.75V | 33.5 | 22.4 | 17.8 | 9.63 | 5.96 | 2.50 | 1.84 | 1.00 | 0.60 |
| 1.80V | 31.2 | 21.0 | 16.8 | 9.13 | 5.67 | 2.39 | 1.78 | 0.98 | 0.59 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 74.6 | 52.1 | 41.2 | 24.3 | 14.0 | 5.86 | 4.13 | 2.18 | 1.26 |
| 1.65V | 69.9 | 49.0 | 38.9 | 23.1 | 13.4 | 5.72 | 4.05 | 2.15 | 1.23 |
| 1.70V | 65.3 | 46.0 | 36.7 | 21.8 | 12.8 | 5.56 | 3.97 | 2.11 | 1.23 |
| 1.75V | 60.7 | 43.0 | 34.4 | 20.6 | 12.1 | 5.39 | 3.88 | 2.08 | 1.21 |
| 1.80V | 56.2 | 40.0 | 32.1 | 19.4 | 11.5 | 5.21 | 3.78 | 2.05 | 1.20 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
