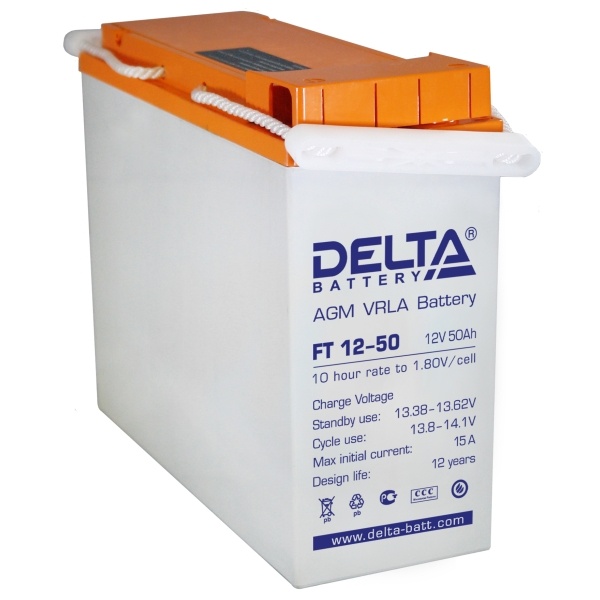

Необслуживаемые фронт-терминальные свинцово-кислотные аккумуляторы DELTA серии FT изготовлены по AGM технологии с абсорбированным электролитом. Благодаря данной технологии аккумуляторы не требуют долива дистиллята в течение всего срока службы.
Конструкция корпуса оптимизирована для установки в 19'' и 23'' телекоммуникационные шкафы и стойки. Фронтальное расположение клемм обеспечивает удобство монтажа и проведение регламентных мероприятий в процессе эксплуатации.
Аккумуляторы DELTA серии FT оптимально подходят для систем питания базовых станций операторов мобильной связи и иных объектов телекоммуникационной инфраструктуры.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (20°С) |
10 часовой разряд (5.09 А; 1.80 В/эл)
| 50.9 Ач |
5 часовой разряд (9.05 А; 1.75 В/эл) | 45.25 Ач |
1 часовой разряд (34.51 А; 1.65 В/эл) | 34.51 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (20°С) | 8 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (20°С) | 500 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Резервное питание станций сотовой и радиорелейной связи
- Питание телекоммуникационного оборудования
- Стойки питания систем связи
- Телефонные станции
Корпус
F | Тип клемм
под болт M6 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 20°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 170 | 110 | 89.3 | 59.0 | 44.8 | 35.3 | 14.5 | 9.30 | 5.13 |
| 1.65V | 156 | 101 | 83.8 | 56.7 | 43.3 | 34.5 | 14.3 | 9.19 | 5.12 |
| 1.70V | 144 | 93.1 | 77.8 | 54.6 | 42.1 | 34.0 | 14.1 | 9.15 | 5.11 |
| 1.75V | 132 | 85.0 | 72.6 | 52.2 | 40.9 | 33.3 | 13.8 | 9.05 | 5.10 |
| 1.80V | 120 | 77.1 | 67.0 | 50.1 | 39.3 | 32.4 | 13.6 | 9.00 | 5.09 |
Разряд постоянной мощностью, Вт/эл-т (при 20°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 295 | 189 | 159 | 114 | 87.5 | 70.6 | 29.1 | 18.6 | 10.1 |
| 1.65V | 276 | 177 | 151 | 109 | 84.2 | 68.4 | 28.9 | 18.3 | 10.1 |
| 1.70V | 259 | 166 | 143 | 104 | 81.4 | 66.9 | 28.5 | 18.2 | 10.0 |
| 1.75V | 238 | 156 | 135 | 99.7 | 78.8 | 65.0 | 28.0 | 18.1 | 10.0 |
| 1.80V | 225 | 146 | 127 | 95.4 | 75.4 | 62.9 | 27.6 | 17.9 | 10.0 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
