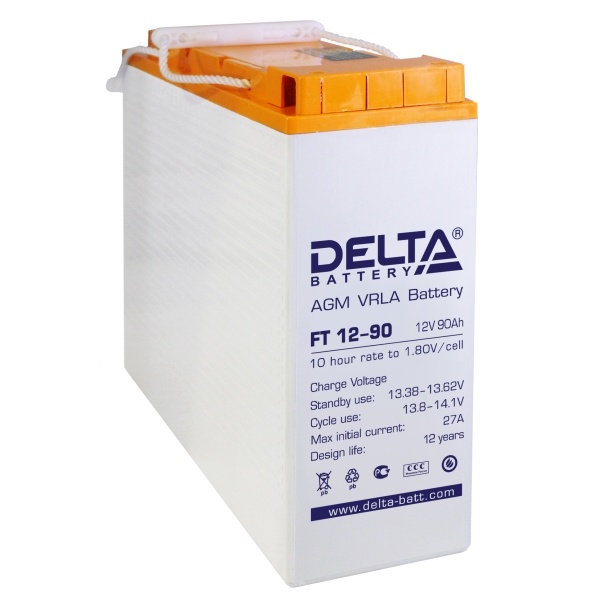

Необслуживаемые фронт-терминальные свинцово-кислотные аккумуляторы DELTA серии FT изготовлены по AGM технологии с абсорбированным электролитом. Благодаря данной технологии аккумуляторы не требуют долива дистиллята в течение всего срока службы.
Конструкция корпуса оптимизирована для установки в 19'' и 23'' телекоммуникационные шкафы и стойки. Фронтальное расположение клемм обеспечивает удобство монтажа и проведение регламентных мероприятий в процессе эксплуатации.
Аккумуляторы DELTA серии FT оптимально подходят для систем питания базовых станций операторов мобильной связи и иных объектов телекоммуникационной инфраструктуры.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 12 лет |
| Номинальная емкость (20°С) |
10 часовой разряд (9 А; 1.80 В/эл)
| 90 Ач |
5 часовой разряд (16.6 А; 1.75 В/эл) | 83 Ач |
1 часовой разряд (72 А; 1.65 В/эл) | 72 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (20°С) | 6 мОм |
|
Особенности
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
- Нет ограничений на воздушные перевозки;
- Соответствие требованиям UL, IEC, Гост Р;
- Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
- Необслуживаемые. Не требует долива воды;
- Высокая плотность энергии;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (20°С) | 900 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Резервное питание станций сотовой и радиорелейной связи
- Питание телекоммуникационного оборудования
- Стойки питания систем связи
- Телефонные станции
Корпус
F | Тип клемм
под болт М8 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 20°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 339 | 228 | 185 | 123 | 93.6 | 73.9 | 27.7 | 17.0 | 9.06 |
| 1.65V | 312 | 211 | 174 | 118 | 91.0 | 72.4 | 27.3 | 16.8 | 9.04 |
| 1.70V | 288 | 194 | 163 | 114 | 88.3 | 71.3 | 26.7 | 16.8 | 9.02 |
| 1.75V | 262 | 176 | 152 | 110 | 85.4 | 69.4 | 26.3 | 16.6 | 9.01 |
| 1.80V | 238 | 161 | 140 | 106 | 82.4 | 67.8 | 26.0 | 16.6 | 9.00 |
Разряд постоянной мощностью, Вт/эл-т (при 20°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 597 | 397 | 336 | 239 | 183 | 148 | 54.7 | 33.3 | 17.7 |
| 1.65V | 557 | 374 | 319 | 227 | 177 | 144 | 54.2 | 32.9 | 17.6 |
| 1.70V | 523 | 352 | 303 | 219 | 171 | 141 | 53.5 | 32.7 | 17.5 |
| 1.75V | 477 | 328 | 286 | 210 | 165 | 136 | 52.9 | 32.5 | 17.4 |
| 1.80V | 451 | 308 | 268 | 200 | 158 | 133 | 52.6 | 32.4 | 17.3 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
