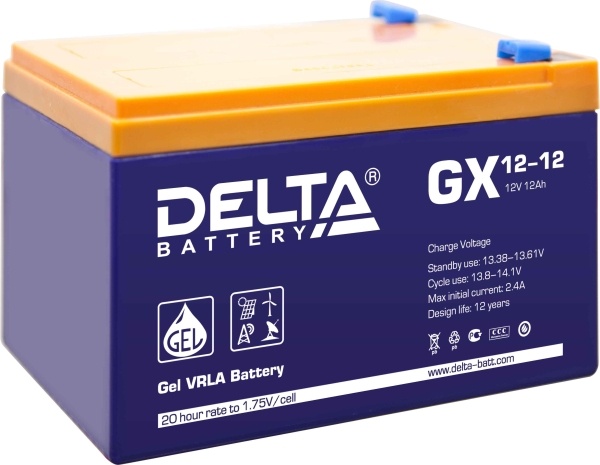

Герметизированные, необслуживаемые свинцово-кислотные аккумуляторы DELTA серии GX изготовлены по технологии GEL.
В качестве электролита используется композитный гель - загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.
Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (0.6 А; 1.75 В/эл)
| 12 Ач |
10 часовой разряд (1.07 А; 1.75 В/эл) | 10.7 Ач |
5 часовой разряд (1.94 А; 1.75 В/эл) | 9.7 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 17.5 мОм |
|
Особенности
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 180 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
D | Тип клемм
нож F2 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 46.1 | 32.8 | 24.1 | 14.1 | 8.13 | 3.20 | 2.10 | 1.17 | 0.62 |
| 1.65V | 43.6 | 31.3 | 23.0 | 13.6 | 7.85 | 3.09 | 2.07 | 1.14 | 0.61 |
| 1.70V | 41.2 | 29.6 | 21.8 | 13.0 | 7.57 | 2.98 | 2.00 | 1.10 | 0.60 |
| 1.75V | 38.7 | 28.0 | 20.8 | 12.4 | 7.20 | 2.89 | 1.94 | 1.07 | 0.60 |
| 1.80V | 36.3 | 26.3 | 19.6 | 11.7 | 6.84 | 2.75 | 1.88 | 1.03 | 0.56 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 84.5 | 56.6 | 45.3 | 26.3 | 15.8 | 6.60 | 4.16 | 2.27 | 1.17 |
| 1.65V | 80.4 | 54.3 | 43.6 | 25.4 | 15.3 | 6.42 | 4.12 | 2.23 | 1.16 |
| 1.70V | 76.4 | 51.7 | 41.6 | 24.5 | 14.8 | 6.24 | 4.01 | 2.16 | 1.15 |
| 1.75V | 72.3 | 49.2 | 39.8 | 23.4 | 14.2 | 6.07 | 3.91 | 2.12 | 1.13 |
| 1.80V | 68.0 | 46.4 | 37.6 | 22.2 | 13.5 | 5.78 | 3.80 | 2.06 | 1.11 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
