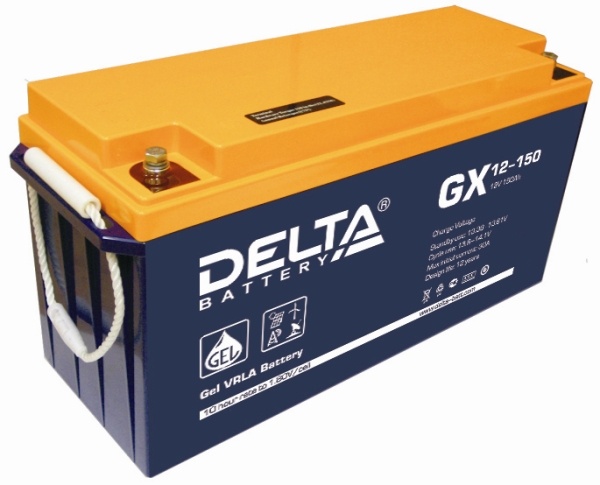

Герметизированные, необслуживаемые свинцово-кислотные аккумуляторы DELTA серии GX изготовлены по технологии GEL.
В качестве электролита используется композитный гель - загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.
Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (15 А; 1.80 В/эл)
| 150 Ач |
5 часовой разряд (24 А; 1.75 В/эл) | 120 Ач |
1 часовой разряд (100 А; 1.65 В/эл) | 100 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 3.8 мОм |
|
Особенности
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 1000 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
B | Тип клемм
под болт М8 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 410 | 332 | 278 | 153 | 121 | 104 | 39.0 | 26.0 | 16.4 |
| 1.65V | 389 | 316 | 265 | 147 | 116 | 100 | 37.6 | 25.6 | 16.1 |
| 1.70V | 367 | 300 | 252 | 141 | 112 | 96.7 | 36.4 | 24.7 | 15.8 |
| 1.75V | 345 | 283 | 240 | 134 | 106 | 92.1 | 35.2 | 24.0 | 15.4 |
| 1.80V | 323 | 266 | 226 | 127 | 101 | 87.6 | 33.4 | 23.2 | 15.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 697 | 563 | 473 | 292 | 229 | 194 | 74.2 | 50.1 | 31.3 |
| 1.65V | 671 | 544 | 458 | 285 | 224 | 190 | 72.8 | 49.7 | 31.2 |
| 1.70V | 643 | 523 | 443 | 277 | 219 | 186 | 71.4 | 49.3 | 31.0 |
| 1.75V | 615 | 503 | 427 | 268 | 212 | 180 | 70.2 | 48.6 | 30.8 |
| 1.80V | 585 | 480 | 409 | 258 | 204 | 174 | 67.7 | 47.8 | 30.5 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
