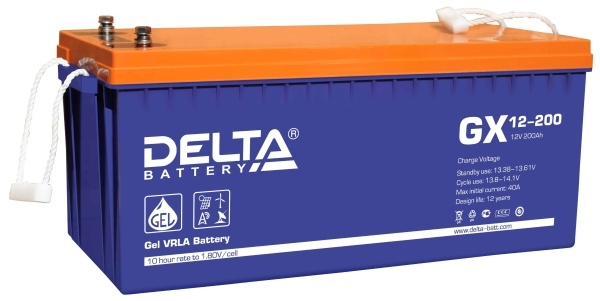

Герметизированные, необслуживаемые свинцово-кислотные аккумуляторы DELTA серии GX изготовлены по технологии GEL.
В качестве электролита используется композитный гель - загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.
Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (20 А; 1.80 В/эл)
| 200 Ач |
5 часовой разряд (36 А; 1.75 В/эл) | 180 Ач |
1 часовой разряд (126 А; 1.65 В/эл) | 126 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 3.6 мОм |
|
Особенности
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 1000 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
F | Тип клемм
под болт М8 |
|
|
|

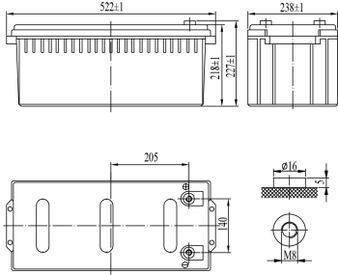

Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 507 | 405 | 332 | 223 | 162 | 131 | 53.9 | 40.2 | 20.4 |
| 1.65V | 481 | 386 | 317 | 214 | 156 | 126 | 52.1 | 38.7 | 20.3 |
| 1.70V | 453 | 366 | 301 | 205 | 150 | 122 | 50.3 | 37.5 | 20.2 |
| 1.75V | 427 | 346 | 287 | 195 | 143 | 116 | 48.6 | 36.0 | 20.1 |
| 1.80V | 399 | 324 | 270 | 184 | 135 | 110 | 46.2 | 34.3 | 20.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 865 | 708 | 575 | 398 | 293 | 239 | 97.9 | 71.0 | 38.1 |
| 1.65V | 831 | 684 | 558 | 388 | 286 | 234 | 96.1 | 70.9 | 37.6 |
| 1.70V | 797 | 659 | 539 | 377 | 279 | 229 | 94.3 | 69.8 | 37.4 |
| 1.75V | 762 | 633 | 521 | 364 | 270 | 222 | 92.6 | 68.8 | 37.1 |
| 1.80V | 725 | 605 | 498 | 350 | 261 | 215 | 89.4 | 67.7 | 36.8 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
