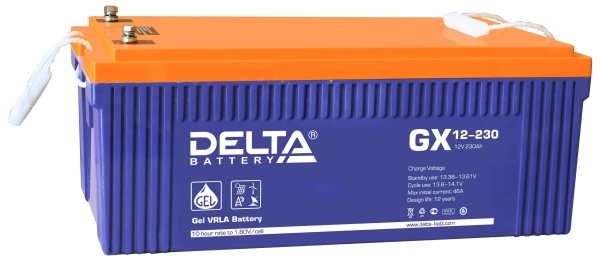

Герметизированные, необслуживаемые свинцово-кислотные аккумуляторы DELTA серии GX изготовлены по технологии GEL.
В качестве электролита используется композитный гель - загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.
Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
10 часовой разряд (23 А; 1.80 В/эл)
| 230 Ач |
5 часовой разряд (44.6 А; 1.75 В/эл) | 223 Ач |
1 часовой разряд (152 А; 1.65 В/эл) | 152 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 2.8 мОм |
|
Особенности
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 1100 А (5с) |
| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |
| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
F | Тип клемм
под болт М8 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 606 | 449 | 405 | 242 | 186 | 155 | 68.5 | 45.4 | 23.9 |
| 1.65V | 583 | 432 | 394 | 241 | 182 | 152 | 68.2 | 45.1 | 23.8 |
| 1.70V | 545 | 404 | 383 | 240 | 180 | 150 | 67.8 | 44.9 | 23.6 |
| 1.75V | 514 | 381 | 372 | 236 | 178 | 149 | 66.8 | 44.6 | 23.1 |
| 1.80V | 496 | 368 | 360 | 233 | 176 | 147 | 66.5 | 44.3 | 23.0 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 3 ч | 5 ч | 10 ч |
| 1.60V | 990 | 790 | 680 | 469 | 361 | 296 | 131 | 86.7 | 45.6 |
| 1.65V | 973 | 773 | 673 | 466 | 359 | 294 | 130 | 86.4 | 45.4 |
| 1.70V | 928 | 736 | 666 | 462 | 357 | 291 | 129 | 86.1 | 45.1 |
| 1.75V | 880 | 707 | 658 | 459 | 355 | 288 | 128 | 85.8 | 44.3 |
| 1.80V | 845 | 694 | 649 | 455 | 352 | 284 | 126 | 85.4 | 44.3 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
