Герметизированные, необслуживаемые свинцово-кислотные аккумуляторы DELTA серии GX изготовлены по технологии GEL.
В качестве электролита используется композитный гель - загущенный раствор серной кислоты, что обеспечивает устойчивость аккумуляторов Delta GX к глубоким разрядам и высокую температурную стабильность, а также увеличивает число циклов заряда/разряда, и продолжительность работы в тяжелых режимах систем на базе возобновляемых источников энергии.
Аккумуляторы предназначены для работы как в буферном, так и в циклическом режимах. Рекомендуются для применения в автономных энергосистемах, а также совместно с системами на базе альтернативных источников энергии.
Конструкция батареи
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная
кислота |
Технические характеристики
Номинальное напряжение | 12 В |
Срок службы | 10-12 лет |
| Номинальная емкость (25°С) |
20 часовой разряд (1.2 А; 1.75 В/эл)
| 24 Ач |
10 часовой разряд (2.308 А; 1.75 В/эл) | 23.08 Ач |
5 часовой разряд (4.27 А; 1.75 В/эл) | 21.35 Ач |
|
Саморазряд | 3% емкости в месяц при 20°С |
Внутреннее сопротивление
полностью заряженной батареи (25°С) | 12 мОм |
|
Особенности
- Продолжительный срок службы;
- Устойчивость к глубоким разрядам;
- Температурная стабильность характеристик;
- Исключены утечки кислоты, гарантирована безопасная эксплуатация с другим оборудованием;
- Отсутствует газовыделение, достаточно естественной вентиляции;
- Нет необходимости в контроле уровня и доливе воды;
- Корпус аккумулятора выполнен из пластика ABS,
не поддерживающего горение.
|
Рабочий диапазон температур |
Разряд | -20÷60 |
Заряд | -10÷60 |
Хранение | -20÷60 |
Макс. разрядный ток (25°С) | 300 А (5с) |

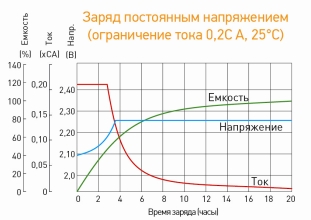

| Циклический режим (2.3÷2.35 В/эл) |
Температурная компенсация | 30 мВ/°С |

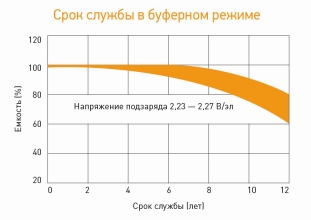

| Буферный режим (2.23÷2.27 В/эл) |
Температурная компенсация | 19.8 мВ/°С |
Cферы применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Корпус
E | Тип клемм
под болт M5 |
|
|
|
Габариты (±1мм)
|
Разряд постоянным током, А (при 25°С) |
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 95.0 | 64.0 | 48.0 | 28.5 | 16.0 | 6.74 | 4.66 | 2.45 | 1.24 |
| 1.65V | 90.1 | 60.9 | 45.9 | 27.4 | 15.4 | 6.53 | 4.55 | 2.41 | 1.23 |
| 1.70V | 84.9 | 57.8 | 43.7 | 26.2 | 14.8 | 6.30 | 4.42 | 2.36 | 1.22 |
| 1.75V | 79.7 | 54.5 | 41.1 | 24.9 | 14.2 | 6.05 | 4.27 | 2.31 | 1.20 |
| 1.80V | 74.3 | 51.3 | 39.1 | 23.6 | 13.5 | 5.78 | 4.12 | 2.25 | 1.18 |
Разряд постоянной мощностью, Вт/эл-т (при 25°С)
|
|---|
| В/эл-т | 5 мин | 10 мин | 15 мин | 30 мин | 1 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.60V | 185 | 121 | 90.0 | 55.0 | 31.7 | 13.4 | 8.90 | 4.67 | 2.37 |
| 1.65V | 173 | 114 | 85.1 | 52.3 | 30.3 | 13.1 | 8.57 | 4.60 | 2.36 |
| 1.70V | 161 | 107 | 80.2 | 49.4 | 28.9 | 12.5 | 8.22 | 4.53 | 2.33 |
| 1.75V | 151 | 99.7 | 75.2 | 46.6 | 27.5 | 12.0 | 7.89 | 4.48 | 2.29 |
| 1.80V | 139 | 92.7 | 70.3 | 43.7 | 26.0 | 11.4 | 7.55 | 4.43 | 2.29 |
(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-
тренировочных циклов, и не являются номинальными по умолчанию.
Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
